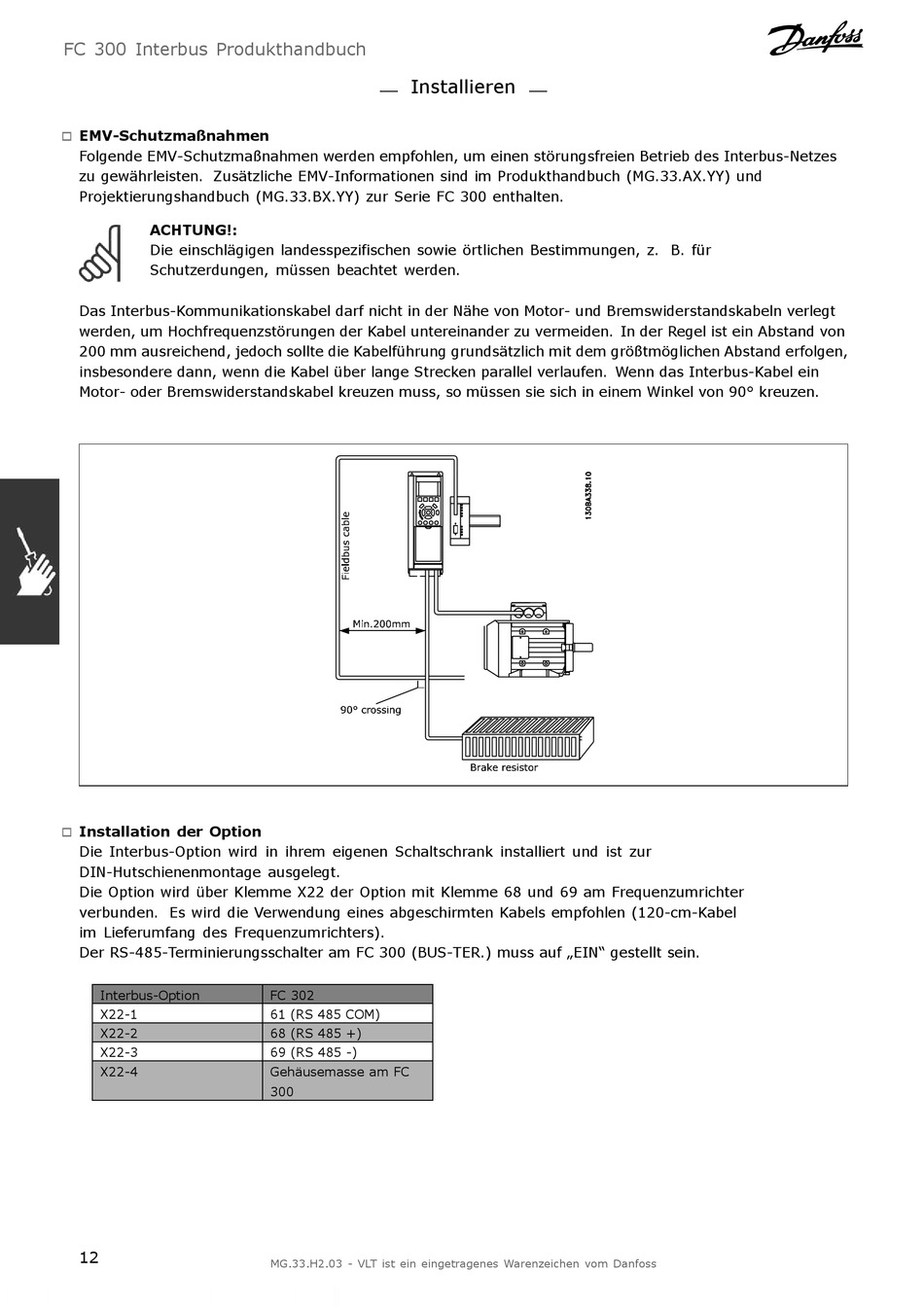

EMV-Schutzmaßnahmen
!
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des Interbus-Netzes
zu gewährleisten. Zusätzliche EMV-Informationen sind im Produkthandbuch (MG.33.AX.YY) und
Projektierungshandbuch (MG.33.BX.YY) zur Serie FC 300 enthalten.
ACHTUNG!:
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für
Schutzerdungen, müssen beachtet werden.
Das Interbus-Kommunikationskabel darf nicht in der Nähe von Motor- und Bremswiderstandskabeln verlegt
werden, um Hochfrequenzstörungen der Kabel untereinander zu vermeiden. In der Regel ist ein Abstand von
200 mm ausreichend, jedoch sollte die Kabelführung grundsätzlich mit dem größtmöglichen Abstand erfolgen,
insbesondere dann, wenn die Kabel über lange Strecken parallel verlaufen. Wenn das Interbus-Kabel ein
Motor- oder Bremswiderstandskabel kreuzen muss, so müssen sie sich in einem Winkel von 90° kreuzen.

Installation der Option

!
Die Interbus-Option wird in ihrem eigenen Schaltschrank installiert und ist zur
DIN-Hutschienenmontage ausgelegt.
Die Option wird über Klemme X22 der Option mit Klemme 68 und 69 am Frequenzumrichter
verbunden. Es wird die Verwendung eines abgeschirmten Kabels empfohlen (120-cm-Kabel
im Lieferumfang des Frequenzumrichters).
Der RS-485-Terminierungsschalter am FC 300 (BUS-TER.) muss auf „EIN" gestellt sein.
Interbus-Option
X22-1
X22-2
X22-3
X22-4
12
Installieren
FC 302
61 (RS 485 COM)
68 (RS 485 +)
69 (RS 485 -)
Gehäusemasse am FC
300
