FC 300 Interbus Produkthandbuch
Konfigurationsanleitung

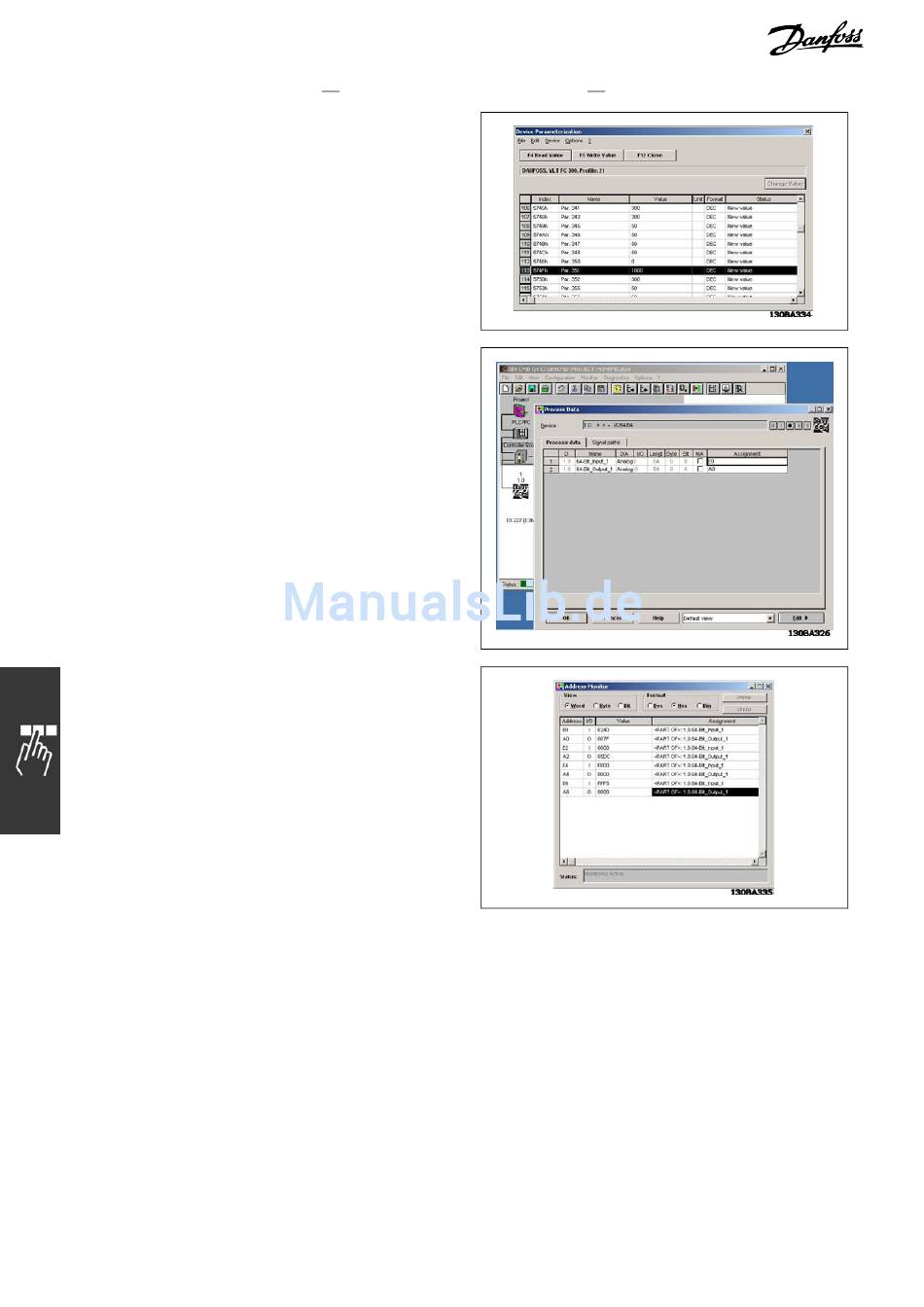

Wenn Sie den Wert von Par. 3-41 Rampenzeit Auf 1
auf 10 s ändern möchten, müssen Sie 1000 in die
Spalte neben dem Index 5745 Hex eingeben.
Sie müssen 1000 eingeben, da Par. 3-41 einen
Konvertierungsindex von -2 (= 0,01) hat.
Markieren Sie die Zeile und klicken Sie auf die
Schaltfläche „F5 Wert schreiben.
Die Rampenzeit Auf in Par. 3-41 wurde
nun auf 10 s geändert.
Zum Aktivieren der neuen Einstellungen mit
PCD muss CMD die Konfiguration erneut aus
dem VLT-Frequenzumrichter lesen.
Klicken Sie auf das Menü „Anschaltbaugruppe"
und wählen Sie „Prozessdaten". Die Prozessdaten
sollten nun 64 Bit sein, die 4 Wörtern entsprechen:
Steuerwort, Sollwert, PCD 1 und PCD 2.
Wechseln Sie bei laufendem System in den
Betriebszustand Monitor.
Auf das Menü „Anschaltbaugruppe" klicken und
die Option Adressmonitor wählen.
Der Adressmonitor zeigt den E/A-Bereich.
E0 Eingang:
Zeigt das Zustandswort vom Frequenzumrichter.
A0 Ausgang:
Dient zum Senden des Steuerworts zum
Frequenzumrichter.
E2 Eingang:
Zeigt die aktuelle Ausgangsfrequenz des
Frequenzumrichters.
A2 Ausgang:
Dieser E/A-Bereich dient zum Senden eines
Drehzahlsollwerts an den Frequenzumrichter.
