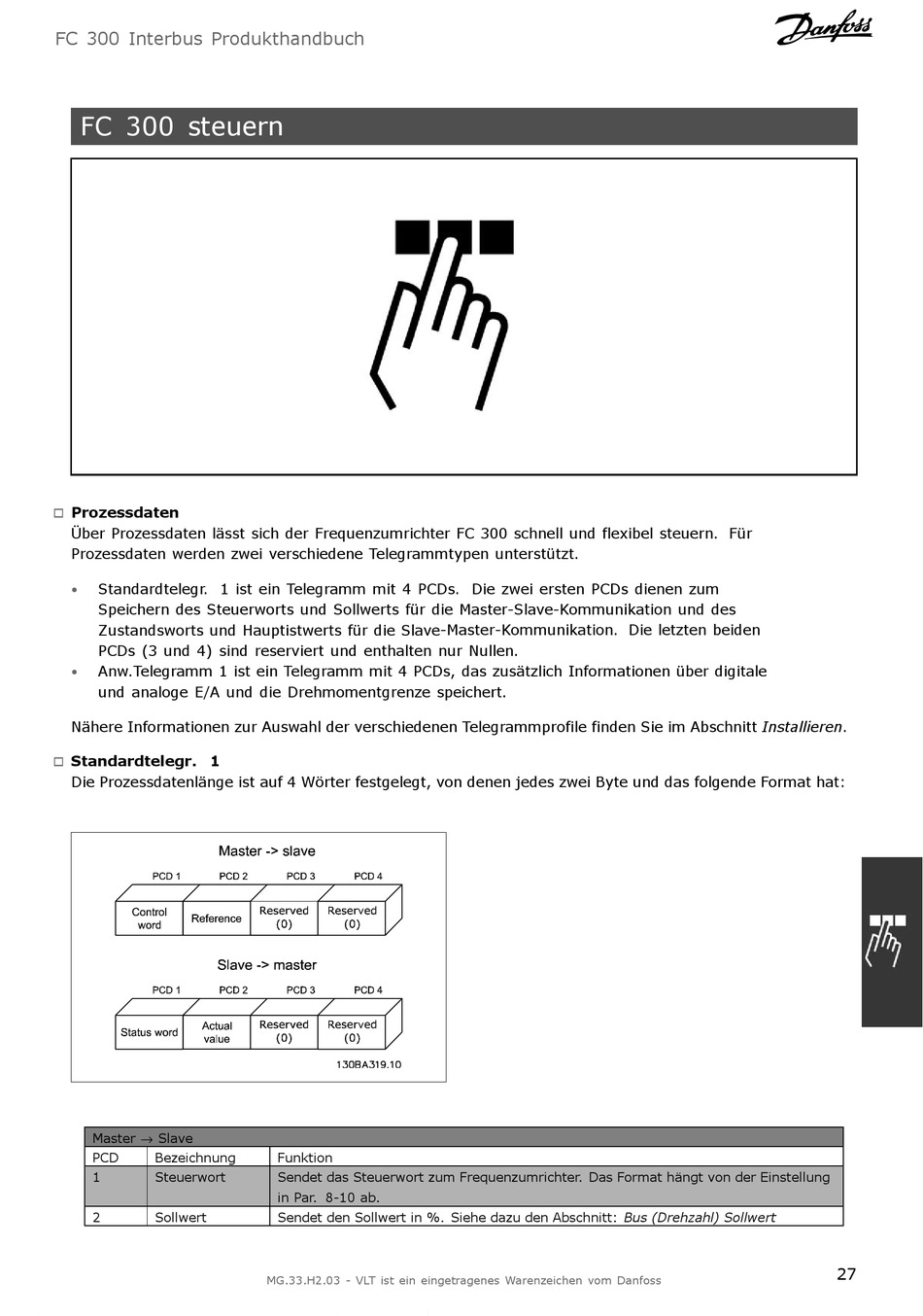

FC 300 Interbus Produkthandbuch

FC 300 steuern

Prozessdaten

!
Über Prozessdaten lässt sich der Frequenzumrichter FC 300 schnell und flexibel steuern. Für
Prozessdaten werden zwei verschiedene Telegrammtypen unterstützt.
Standardtelegr. 1 ist ein Telegramm mit 4 PCDs. Die zwei ersten PCDs dienen zum
•
Speichern des Steuerworts und Sollwerts für die Master-Slave-Kommunikation und des
Zustandsworts und Hauptistwerts für die Slave-Master-Kommunikation. Die letzten beiden
PCDs (3 und 4) sind reserviert und enthalten nur Nullen.
Anw.Telegramm 1 ist ein Telegramm mit 4 PCDs, das zusätzlich Informationen über digitale
•
und analoge E/A und die Drehmomentgrenze speichert.
Nähere Informationen zur Auswahl der verschiedenen Telegrammprofile finden Sie im Abschnitt Installieren.
Standardtelegr. 1
!
Die Prozessdatenlänge ist auf 4 Wörter festgelegt, von denen jedes zwei Byte und das folgende Format hat:
Master → Slave
PCD Bezeichnung
1 Steuerwort
2 Sollwert
Funktion
Sendet das Steuerwort zum Frequenzumrichter. Das Format hängt von der Einstellung
in Par. 8-10 ab.
Sendet den Sollwert in %. Siehe dazu den Abschnitt: Bus (Drehzahl) Sollwert
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
27
