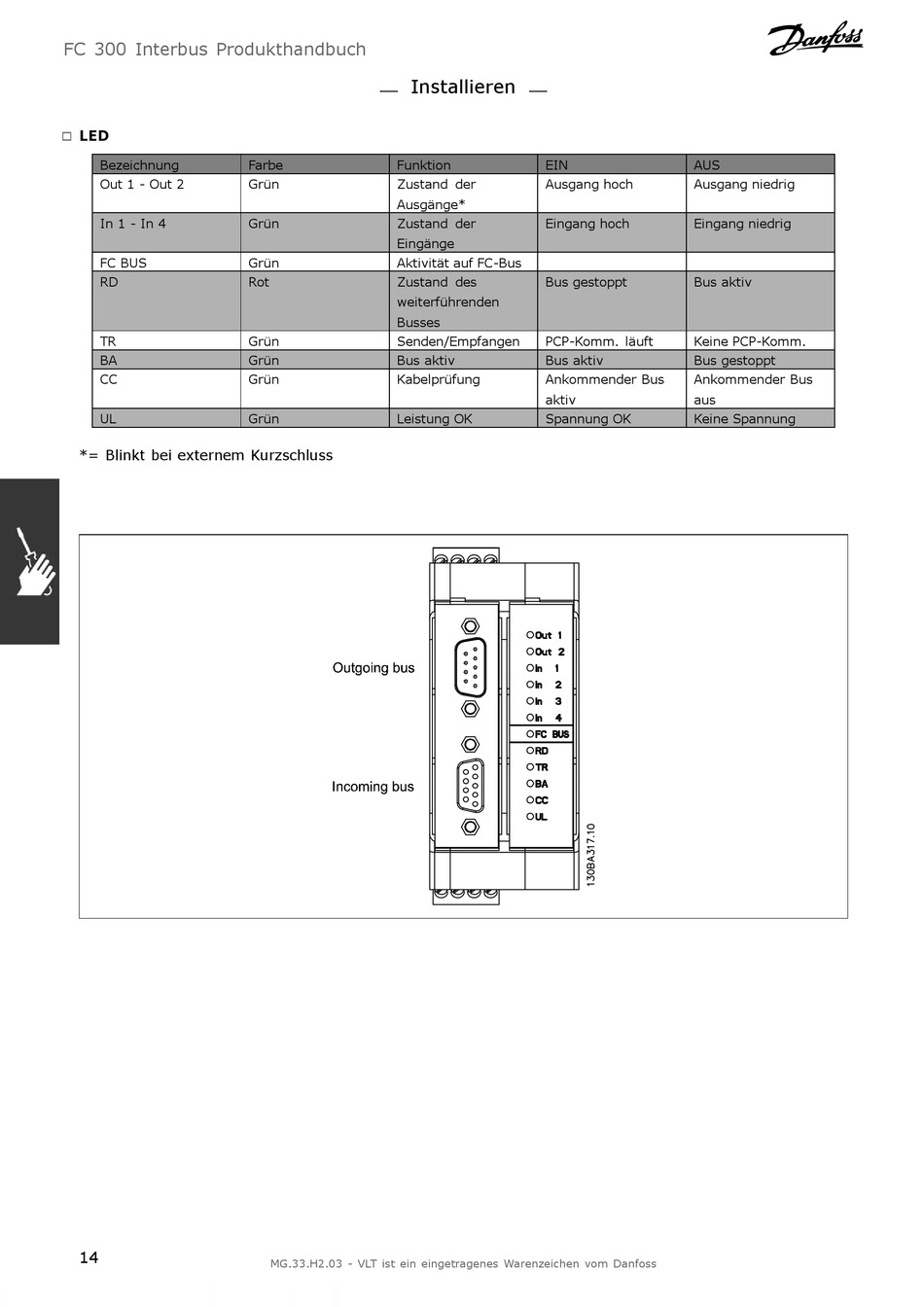

LED

!
Bezeichnung
Out 1 - Out 2
In 1 - In 4
FC BUS
RD
TR
BA
CC
UL
*= Blinkt bei externem Kurzschluss
14
Installieren
Farbe Funktion
Grün Zustand der
Ausgänge*
Grün Zustand der
Eingänge
Grün Aktivität auf FC-Bus
Rot Zustand des
weiterführenden
Busses
Grün Senden/Empfangen
Grün Bus aktiv
Grün Kabelprüfung
Grün Leistung OK
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
EIN AUS
Ausgang hoch Ausgang niedrig
Eingang hoch Eingang niedrig
Bus gestoppt Bus aktiv
PCP-Komm. läuft Keine PCP-Komm.
Bus aktiv Bus gestoppt
Ankommender Bus Ankommender Bus
aktiv aus
Spannung OK Keine Spannung
