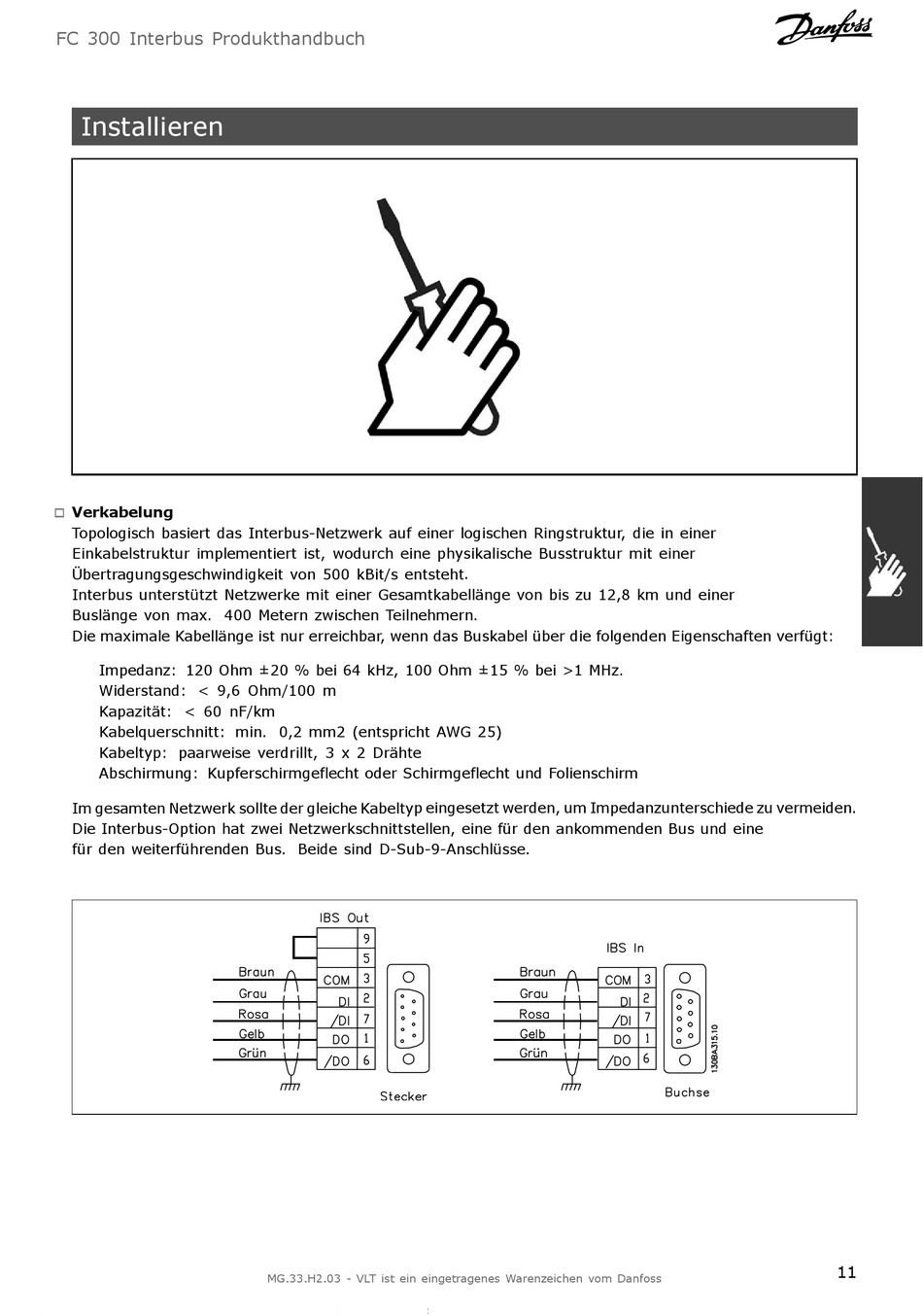

Installieren; Verkabelung - Danfoss FC 300 Produkthandbuch

FC 300 Interbus Produkthandbuch

Installieren

Verkabelung

!
Topologisch basiert das Interbus-Netzwerk auf einer logischen Ringstruktur, die in einer
Einkabelstruktur implementiert ist, wodurch eine physikalische Busstruktur mit einer
Übertragungsgeschwindigkeit von 500 kBit/s entsteht.
Interbus unterstützt Netzwerke mit einer Gesamtkabellänge von bis zu 12,8 km und einer
Buslänge von max. 400 Metern zwischen Teilnehmern.
Die maximale Kabellänge ist nur erreichbar, wenn das Buskabel über die folgenden Eigenschaften verfügt:
Impedanz: 120 Ohm ±20 % bei 64 kHz, 100 Ohm ±15 % bei >1 MHz.
Widerstand: < 9,6 Ohm/100 m
Kapazität: < 60 nF/km
Kabelquerschnitt: min. 0,2 mm2 (entspricht AWG 25)
Kabeltyp: paarweise verdrillt, 3 x 2 Drähte
Abschirmung: Kupferschirmgeflecht oder Schirmgeflecht und Folienschirm
Im gesamten Netzwerk sollte der gleiche Kabeltyp eingesetzt werden, um Impedanzunterschiede zu vermeiden.
Die Interbus-Option hat zwei Netzwerkschnittstellen, eine für den ankommenden Bus und eine
für den weiterführenden Bus. Beide sind D-Sub-9-Anschlüsse.
