FC 300 Interbus Produkthandbuch
Achtung:
Nur Anw.Telegramm 1! Bei
Standardtelegr. 1 enthalten die
nachstehenden E/A keine Daten.
E4 Eingang (PCD 3 lesen):
Dieser E/A-Bereich liest die Digitaleingänge. (Siehe
Abschnitt: Prozessdaten.)
A4 Ausgang (PCD 4 schreiben):
Schreibt Einstellungen zu Digitalausgängen. (Siehe
Abschnitt: Prozessdaten.)
E6 Eingang (PCD 3 lesen):
Dieser E/A-Bereich liest die Analogeingänge. (Siehe
Abschnitt: Prozessdaten.)
A6 Ausgang (PCD 4 schreiben):
Dieser E/A-Bereich dient zum Senden einer
Drehmomentgrenze an den Frequenzumrichter. (Siehe
Abschnitt: Prozessdaten.)
ACHTUNG!:
E/A-Bereich: E/A 4 bis 6 gelten nur für Anw.Telegramm 1.
Bei Standardtelegr. 1 enthalten diese E/A keine Daten.
Nähere Informationen zu den verschiedenen Profilen enthält der Abschnitt FC 300 steuern.

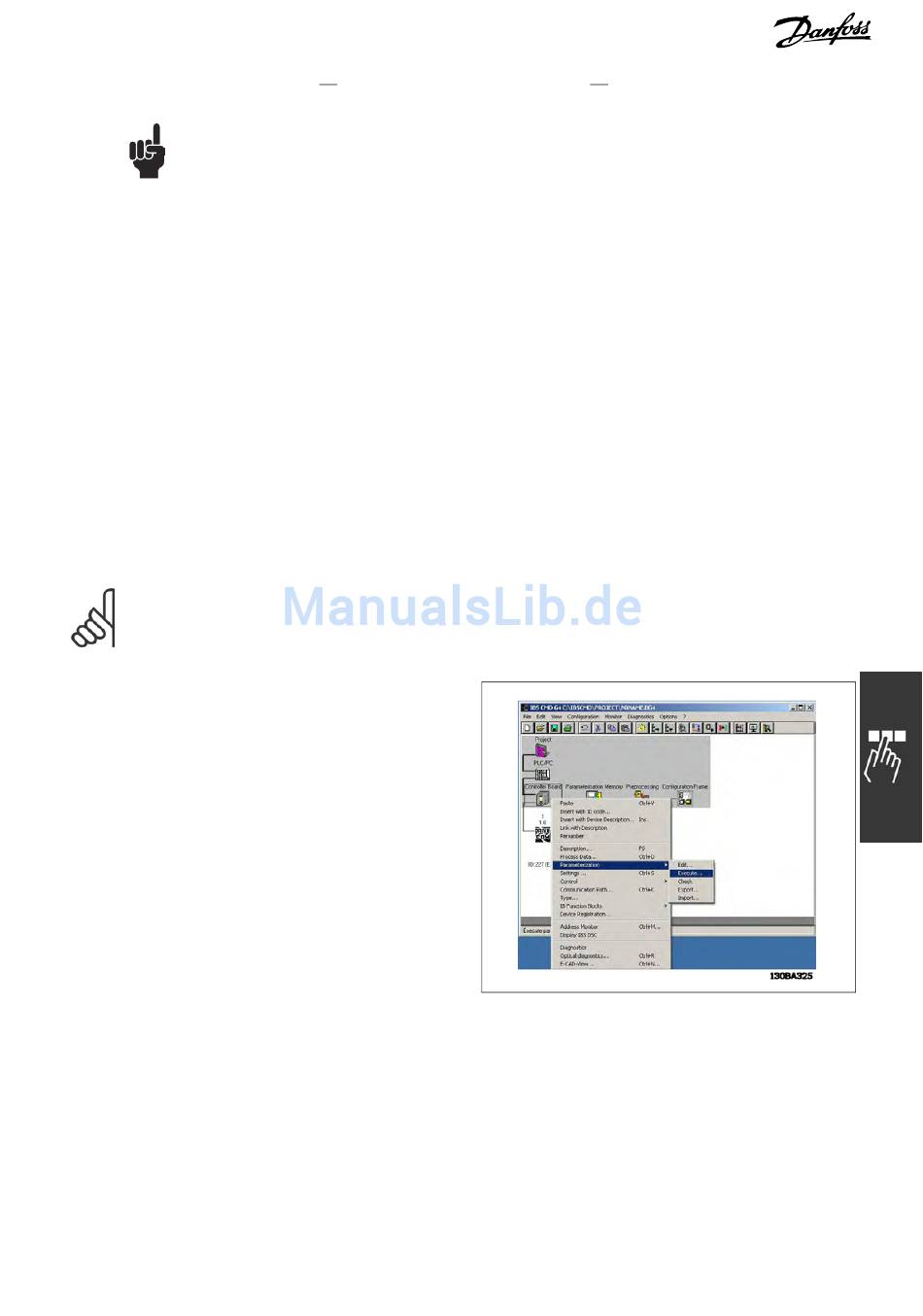

Der Frequenzumrichter ist nun konfiguriert
und das Programm kann zum SPS-Master
heruntergeladen werden.
Dazu klicken Sie mit der rechten Maustaste
auf der Anschaltbaugruppe.
Wählen Sie die Option Parametrierung und
danach Ausführen.
Konfigurationsanleitung
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
23
