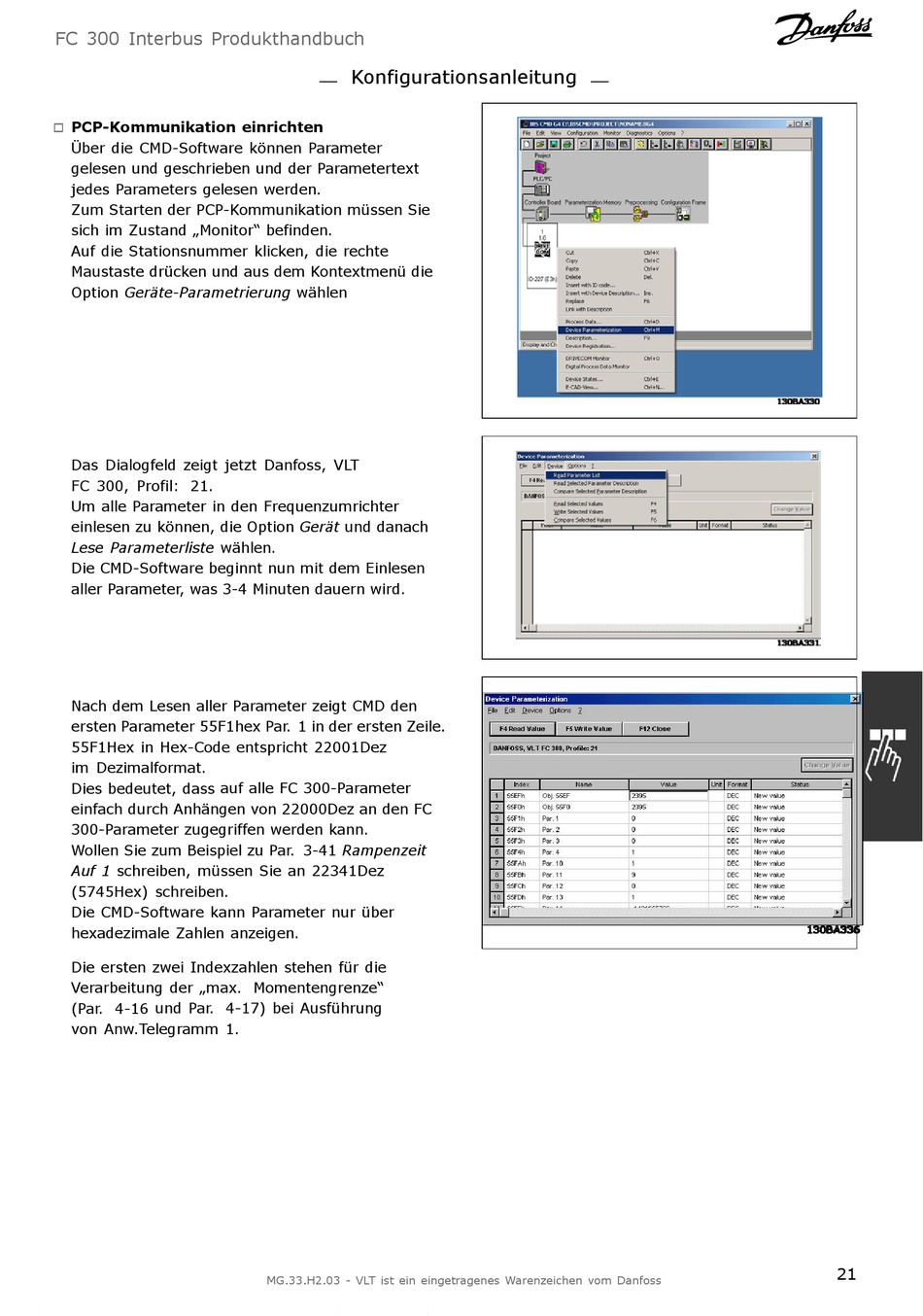

Pcp-Kommunikation Einrichten - Danfoss FC 300 Produkthandbuch

FC 300 Interbus Produkthandbuch
Konfigurationsanleitung

PCP-Kommunikation einrichten

!
Über die CMD-Software können Parameter
gelesen und geschrieben und der Parametertext
jedes Parameters gelesen werden.
Zum Starten der PCP-Kommunikation müssen Sie
sich im Zustand „Monitor" befinden.
Auf die Stationsnummer klicken, die rechte
Maustaste drücken und aus dem Kontextmenü die
Option Geräte-Parametrierung wählen
Das Dialogfeld zeigt jetzt Danfoss, VLT
FC 300, Profil: 21.
Um alle Parameter in den Frequenzumrichter
einlesen zu können, die Option Gerät und danach
Lese Parameterliste wählen.
Die CMD-Software beginnt nun mit dem Einlesen
aller Parameter, was 3-4 Minuten dauern wird.
Nach dem Lesen aller Parameter zeigt CMD den
ersten Parameter 55F1hex Par. 1 in der ersten Zeile.
55F1Hex in Hex-Code entspricht 22001Dez
im Dezimalformat.
Dies bedeutet, dass auf alle FC 300-Parameter
einfach durch Anhängen von 22000Dez an den FC
300-Parameter zugegriffen werden kann.
Wollen Sie zum Beispiel zu Par. 3-41 Rampenzeit
Auf 1 schreiben, müssen Sie an 22341Dez
(5745Hex) schreiben.
Die CMD-Software kann Parameter nur über
hexadezimale Zahlen anzeigen.
Die ersten zwei Indexzahlen stehen für die
Verarbeitung der „max. Momentengrenze"
(Par. 4-16 und Par. 4-17) bei Ausführung
von Anw.Telegramm 1.
21
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
