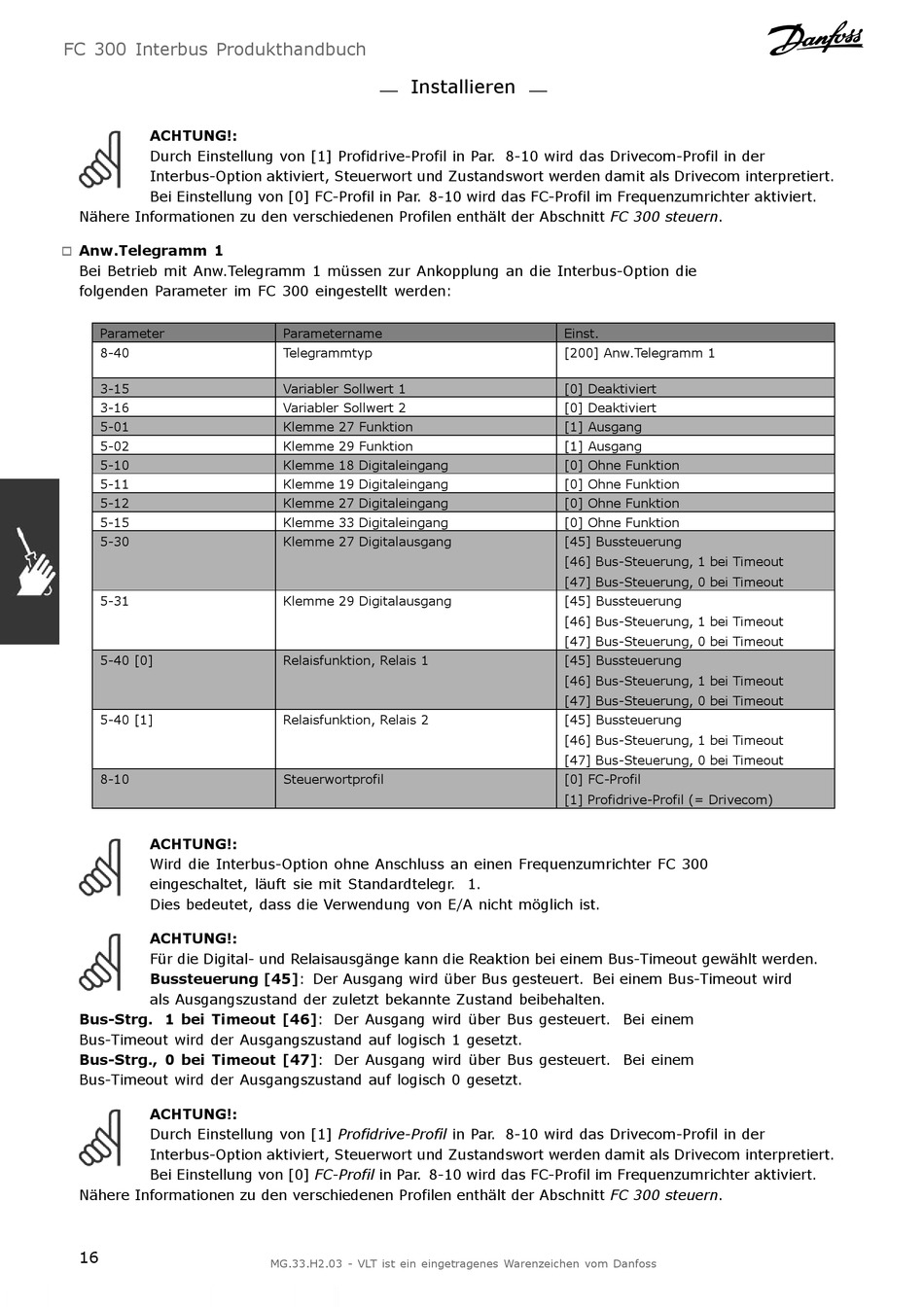

Danfoss FC 300 Produkthandbuch Seite 16

FC 300 Interbus Produkthandbuch
ACHTUNG!:
Durch Einstellung von [1] Profidrive-Profil in Par. 8-10 wird das Drivecom-Profil in der
Interbus-Option aktiviert, Steuerwort und Zustandswort werden damit als Drivecom interpretiert.
Bei Einstellung von [0] FC-Profil in Par. 8-10 wird das FC-Profil im Frequenzumrichter aktiviert.
Nähere Informationen zu den verschiedenen Profilen enthält der Abschnitt FC 300 steuern.
Anw.Telegramm 1
!
Bei Betrieb mit Anw.Telegramm 1 müssen zur Ankopplung an die Interbus-Option die
folgenden Parameter im FC 300 eingestellt werden:
Parameter
8-40
3-15
3-16
5-01
5-02
5-10
5-11
5-12
5-15
5-30
5-31
5-40 [0]
5-40 [1]
8-10
ACHTUNG!:
Wird die Interbus-Option ohne Anschluss an einen Frequenzumrichter FC 300
eingeschaltet, läuft sie mit Standardtelegr. 1.
Dies bedeutet, dass die Verwendung von E/A nicht möglich ist.
ACHTUNG!:
Für die Digital- und Relaisausgänge kann die Reaktion bei einem Bus-Timeout gewählt werden.
Bussteuerung [45]: Der Ausgang wird über Bus gesteuert. Bei einem Bus-Timeout wird
als Ausgangszustand der zuletzt bekannte Zustand beibehalten.
Bus-Strg. 1 bei Timeout [46]: Der Ausgang wird über Bus gesteuert. Bei einem
Bus-Timeout wird der Ausgangszustand auf logisch 1 gesetzt.
Bus-Strg., 0 bei Timeout [47]: Der Ausgang wird über Bus gesteuert. Bei einem
Bus-Timeout wird der Ausgangszustand auf logisch 0 gesetzt.
ACHTUNG!:
Durch Einstellung von [1] Profidrive-Profil in Par. 8-10 wird das Drivecom-Profil in der
Interbus-Option aktiviert, Steuerwort und Zustandswort werden damit als Drivecom interpretiert.
Bei Einstellung von [0] FC-Profil in Par. 8-10 wird das FC-Profil im Frequenzumrichter aktiviert.
Nähere Informationen zu den verschiedenen Profilen enthält der Abschnitt FC 300 steuern.
16
Installieren
Parametername
Telegrammtyp
Variabler Sollwert 1
Variabler Sollwert 2
Klemme 27 Funktion
Klemme 29 Funktion
Klemme 18 Digitaleingang
Klemme 19 Digitaleingang
Klemme 27 Digitaleingang
Klemme 33 Digitaleingang
Klemme 27 Digitalausgang
Klemme 29 Digitalausgang
Relaisfunktion, Relais 1
Relaisfunktion, Relais 2
Steuerwortprofil
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Einst.
[200] Anw.Telegramm 1
[0] Deaktiviert
[0] Deaktiviert
[1] Ausgang
[1] Ausgang
[0] Ohne Funktion
[0] Ohne Funktion
[0] Ohne Funktion
[0] Ohne Funktion
[45] Bussteuerung
[46] Bus-Steuerung, 1 bei Timeout
[47] Bus-Steuerung, 0 bei Timeout
[45] Bussteuerung
[46] Bus-Steuerung, 1 bei Timeout
[47] Bus-Steuerung, 0 bei Timeout
[45] Bussteuerung
[46] Bus-Steuerung, 1 bei Timeout
[47] Bus-Steuerung, 0 bei Timeout
[45] Bussteuerung
[46] Bus-Steuerung, 1 bei Timeout
[47] Bus-Steuerung, 0 bei Timeout
[0] FC-Profil
[1] Profidrive-Profil (= Drivecom)
