FC 300 Interbus Produkthandbuch

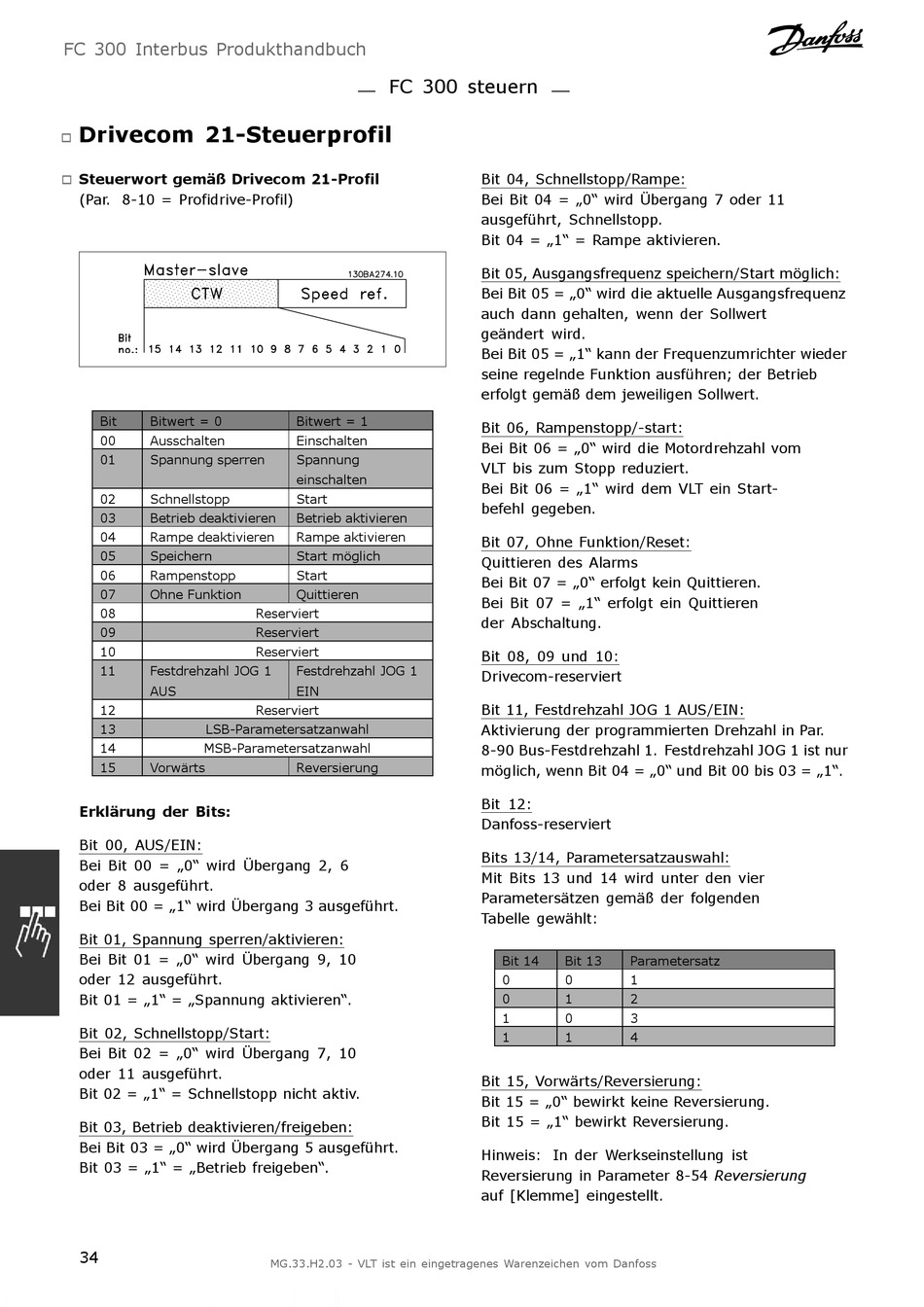

Drivecom 21-Steuerprofil

!
Steuerwort gemäß Drivecom 21-Profil
!
(Par. 8-10 = Profidrive-Profil)
Bit Bitwert = 0
00 Ausschalten
01 Spannung sperren
02 Schnellstopp
03 Betrieb deaktivieren
04 Rampe deaktivieren
05 Speichern
06 Rampenstopp
07 Ohne Funktion
08
09
10
11 Festdrehzahl JOG 1
AUS
12
13 LSB-Parametersatzanwahl
14 MSB-Parametersatzanwahl
15 Vorwärts
Erklärung der Bits:
Bit 00, AUS/EIN:
Bei Bit 00 = „0" wird Übergang 2, 6
oder 8 ausgeführt.
Bei Bit 00 = „1" wird Übergang 3 ausgeführt.
Bit 01, Spannung sperren/aktivieren:
Bei Bit 01 = „0" wird Übergang 9, 10
oder 12 ausgeführt.
Bit 01 = „1" = „Spannung aktivieren".
Bit 02, Schnellstopp/Start:
Bei Bit 02 = „0" wird Übergang 7, 10
oder 11 ausgeführt.
Bit 02 = „1" = Schnellstopp nicht aktiv.
Bit 03, Betrieb deaktivieren/freigeben:
Bei Bit 03 = „0" wird Übergang 5 ausgeführt.
Bit 03 = „1" = „Betrieb freigeben".
34
FC 300 steuern
Bitwert = 1
Einschalten
Spannung
einschalten
Start
Betrieb aktivieren
Rampe aktivieren
Start möglich
Start
Quittieren
Reserviert
Reserviert
Reserviert
Festdrehzahl JOG 1
EIN
Reserviert
Reversierung
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit 04, Schnellstopp/Rampe:
Bei Bit 04 = „0" wird Übergang 7 oder 11
ausgeführt, Schnellstopp.
Bit 04 = „1" = Rampe aktivieren.
Bit 05, Ausgangsfrequenz speichern/Start möglich:
Bei Bit 05 = „0" wird die aktuelle Ausgangsfrequenz
auch dann gehalten, wenn der Sollwert
geändert wird.
Bei Bit 05 = „1" kann der Frequenzumrichter wieder
seine regelnde Funktion ausführen; der Betrieb
erfolgt gemäß dem jeweiligen Sollwert.
Bit 06, Rampenstopp/-start:
Bei Bit 06 = „0" wird die Motordrehzahl vom
VLT bis zum Stopp reduziert.
Bei Bit 06 = „1" wird dem VLT ein Start-
befehl gegeben.
Bit 07, Ohne Funktion/Reset:
Quittieren des Alarms
Bei Bit 07 = „0" erfolgt kein Quittieren.
Bei Bit 07 = „1" erfolgt ein Quittieren
der Abschaltung.
Bit 08, 09 und 10:
Drivecom-reserviert
Bit 11, Festdrehzahl JOG 1 AUS/EIN:
Aktivierung der programmierten Drehzahl in Par.
8-90 Bus-Festdrehzahl 1. Festdrehzahl JOG 1 ist nur
möglich, wenn Bit 04 = „0" und Bit 00 bis 03 = „1".
Bit 12:
Danfoss-reserviert
Bits 13/14, Parametersatzauswahl:
Mit Bits 13 und 14 wird unter den vier
Parametersätzen gemäß der folgenden
Tabelle gewählt:
Bit 14 Bit 13 Parametersatz
0 0 1
0 1 2
1 0 3
1 1 4
Bit 15, Vorwärts/Reversierung:
Bit 15 = „0" bewirkt keine Reversierung.
Bit 15 = „1" bewirkt Reversierung.
Hinweis: In der Werkseinstellung ist
Reversierung in Parameter 8-54 Reversierung
auf [Klemme] eingestellt.
