FC 300 Interbus Produkthandbuch
Beispiele:
Drehmomentgrenze in PCD 4 einstellen (Master → Slave):
Konvertierungsindex ist -1.
500Hex = 1280Dez = 128 % Drehmoment.
Den Analogeingang in PCD 4 lesen (Slave → Master):
Konvertierungsindex ist -3.
3456Dez = 3.456 Volt.
Zeiteinstellung der PCDs
!
Funktion
STW, HSW, ZSW, HIW
Aktualisierung der E/A am Frequenzumrichter
Aktualisierung der E/A auf Option

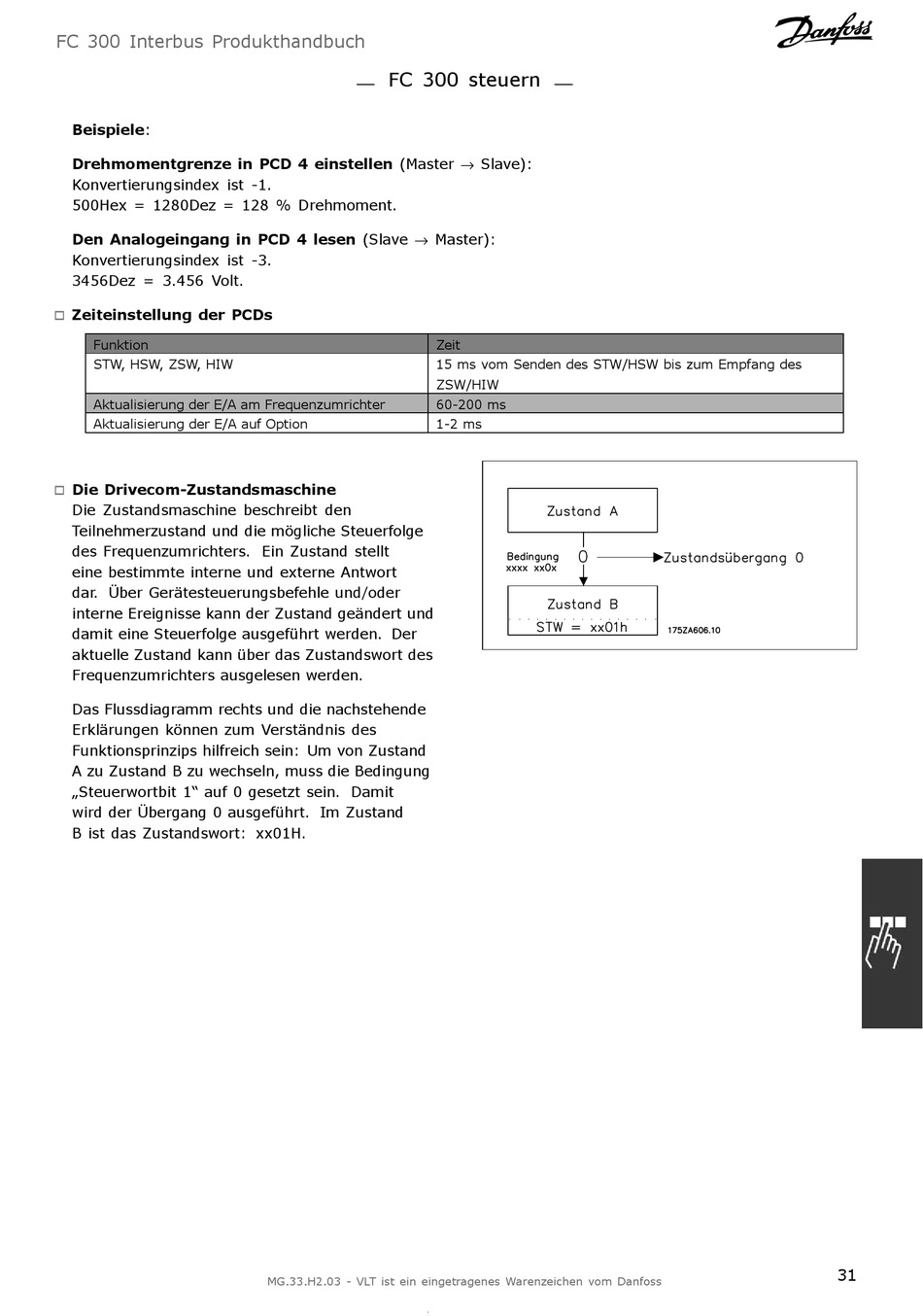

Die Drivecom-Zustandsmaschine

!
Die Zustandsmaschine beschreibt den
Teilnehmerzustand und die mögliche Steuerfolge
des Frequenzumrichters. Ein Zustand stellt
eine bestimmte interne und externe Antwort
dar. Über Gerätesteuerungsbefehle und/oder
interne Ereignisse kann der Zustand geändert und
damit eine Steuerfolge ausgeführt werden. Der
aktuelle Zustand kann über das Zustandswort des
Frequenzumrichters ausgelesen werden.
Das Flussdiagramm rechts und die nachstehende
Erklärungen können zum Verständnis des
Funktionsprinzips hilfreich sein: Um von Zustand
A zu Zustand B zu wechseln, muss die Bedingung
„Steuerwortbit 1" auf 0 gesetzt sein. Damit
wird der Übergang 0 ausgeführt. Im Zustand
B ist das Zustandswort: xx01H.
FC 300 steuern
Zeit
15 ms vom Senden des STW/HSW bis zum Empfang des
ZSW/HIW
60-200 ms
1-2 ms
