FC 300 Interbus Produkthandbuch

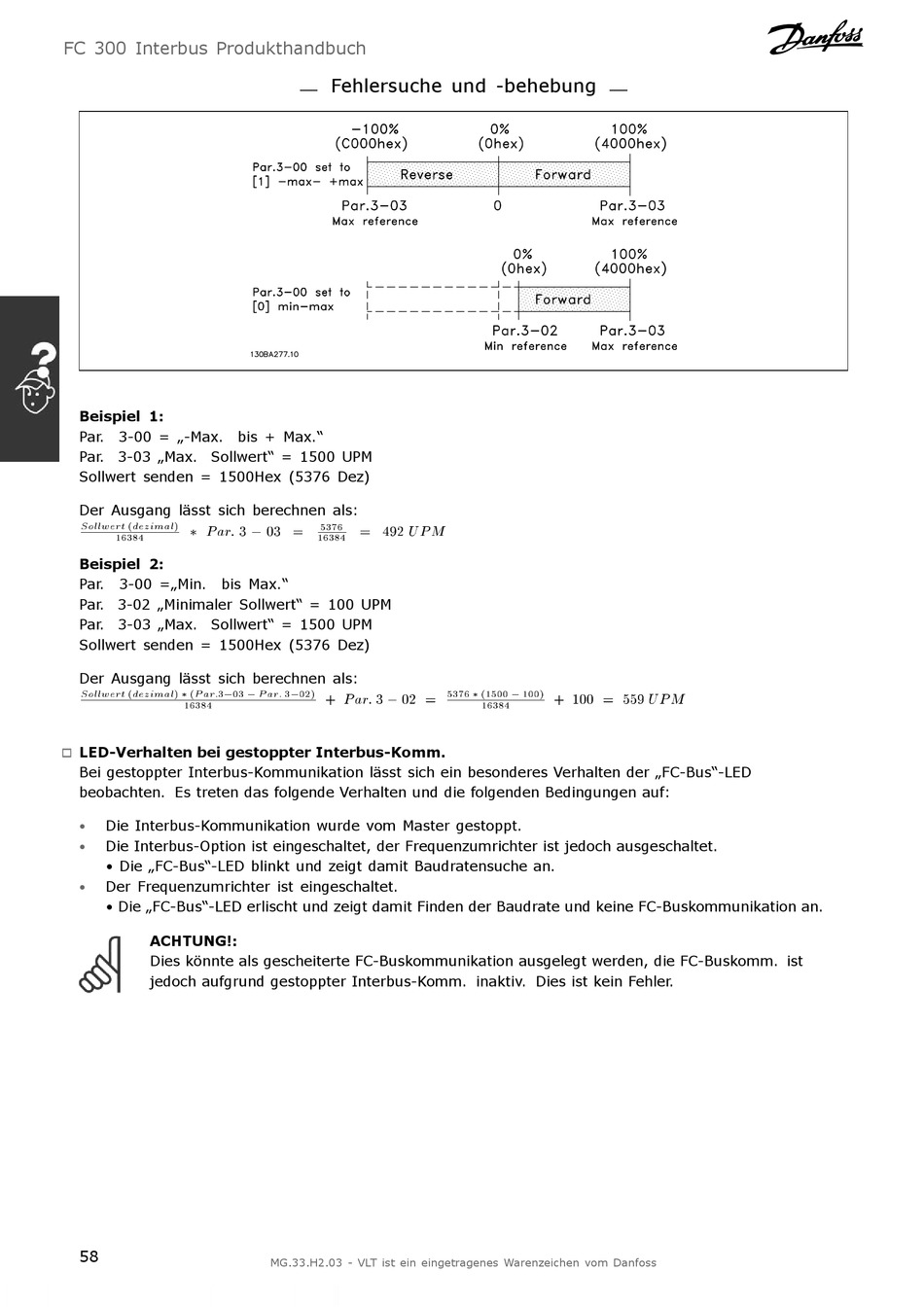

Beispiel 1:
Par. 3-00 = „-Max. bis + Max."
Par. 3-03 „Max. Sollwert" = 1500 UPM
Sollwert senden = 1500Hex (5376 Dez)
Der Ausgang lässt sich berechnen als:
Beispiel 2:
Par. 3-00 =„Min. bis Max."
Par. 3-02 „Minimaler Sollwert" = 100 UPM
Par. 3-03 „Max. Sollwert" = 1500 UPM
Sollwert senden = 1500Hex (5376 Dez)
Der Ausgang lässt sich berechnen als:

LED-Verhalten bei gestoppter Interbus-Komm.

!
Bei gestoppter Interbus-Kommunikation lässt sich ein besonderes Verhalten der „FC-Bus"-LED
beobachten. Es treten das folgende Verhalten und die folgenden Bedingungen auf:
• Die Interbus-Kommunikation wurde vom Master gestoppt.
Die Interbus-Option ist eingeschaltet, der Frequenzumrichter ist jedoch ausgeschaltet.
•
• Die „FC-Bus"-LED blinkt und zeigt damit Baudratensuche an.
Der Frequenzumrichter ist eingeschaltet.
•
• Die „FC-Bus"-LED erlischt und zeigt damit Finden der Baudrate und keine FC-Buskommunikation an.
ACHTUNG!:
Dies könnte als gescheiterte FC-Buskommunikation ausgelegt werden, die FC-Buskomm. ist
jedoch aufgrund gestoppter Interbus-Komm. inaktiv. Dies ist kein Fehler.
58
Fehlersuche und -behebung
MG.33.H2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
