3D-Stereo-Messungen

unten). MTD (Maximum Target Distance) ist der Maximale Abstand zum Ziel, d. h. der Abstand von der Stereospitze zum Cursor, der am weitesten von der Spitze entfernt ist. Kleine
Messungen, insbesondere Tiefen- oder Tiefenprofilmessungen (~0,020" oder kleiner), erfordern geringe MTDs (< 0,5") für eine hohe Genauigkeit. Große Längenmessungen können
mit größeren MTDs präziser gemacht werden. Die Funktion Punktwolke wird verwendet, um zu überprüfen, ob der aktuelle Rauschpegel im Verhältnis zur Größe des zu messenden
Fehlers gering ist. Im Gegensatz zu Stereo, verwendet 3D-Stereo keinen Genauigkeits-Index.
Benötigt eine Anwendung die Platzierung von Messcursoren in einem Bereich, der keine
messbaren Bildpunkte enthält, verlängert das Einfügen einer Messebene ein Objekt über
seine vorhandenen Kanten hinaus (wie die Oberfläche einer defekten Kompressorschaufel
oder der Zwischenraum zwischen einer Flügelspitze und einem ortsfesten Reibungsstreifen).

Das 3D-Stereo-Messverfahren

3D-Stereomessungen können von eingefrorenen Bildern oder aufgerufenen Bilder gemacht
werden, sofern das aufgerufene Bild mit 3D-Stereomessdaten gespeichert wurde. Das
3D-Stereomessverfahren beinhaltet:
Schritt 1— Befestigen einer kalibrierten 3D-Stereospitze. Jede Messspitze muss vom Werk
für eine bestimmte Sonde kalibriert sein, kann aber auch für mehrere Sonden kalibriert
werden. Nach jeder Installation der Spitze die Genauigkeit prüfen, um die Messgenauigkeit
zu gewährleisten. Siehe Anhang E für Hinweise zu Verifzierungsverfahren.
Schritt 2— Aufnahme eines akzeptablen Bildes.
Messungen geeignete Bilder zu erfahren).
Schritt 3— Identifizierung der angeschlossenen Objektivspitze, Auswahl der gewünschten
Messart und Positionieren des Messcursors.
Schritt 4— Verwendung der Punktwolkenansicht zur Bestätigung eines akzeptablen
Rauschpegels für das zu messende Bild.
05/2018
Stereomessungen erfordern die Verwendung von StereoProbe-Messspitzen, um stereoskopische Bilder von einem Messobjekt
aufzunehmen. Sowohl 3D-Stereo als auch Stereo verwenden beide dieselben optischen Stereospitzen, die zwei Bilder
derselben Szene aus leicht unterschiedlicher Perspektive zur Verfügung stellen. Beide basieren auf der Triangulation und dem
Abgleich von Oberflächenpunkten in beiden Bildern zur Bestimmung der zur Messung verwendeten 3D-Koordinaten. Das
Nutzungsmodell und die Verarbeitung sind jedoch sehr unterschiedlich. Bei Stereo übernimmt das System den Abgleich und
berechnet die 3D-Koordinaten nur an den Positionen der Messcursor. Bei 3D-Stereo werden fortschrittlichere Kalibrier- und
Verarbeitungsalgorithmen verwendet, um vor Beginn der Messung eine vollständige 3D-Punktwolke zu berechnen, wodurch
seine Nutzung eher 3DPM als Stereo entspricht. Die fortschrittliche Verarbeitung beinhaltet auch intelligenteren Abgleich
und Datenglättung, um Diskrepanzen beim Messen deutlich zu verringern. Wie bei 3DPM ermöglicht das Visual iQ eine
3D-Visualisierung der 3D-Stereo-Punktwolke (daher der Name 3D-Stereo), um das Verständnis der betrachteten Oberfläche
und der durchgeführten Messungen zu verbessern.
Maximaler Abstand zum Ziel – MTD- Nummer
Wie bei anderen Messarten verbessert sich die Genauigkeit von 3D-Stereo durch eine Verringerung des Abstands zwischen
Spitze und Ziel. Im Allgemeinen wird die höchste Genauigkeit erzielt, indem man sich so nahe wie möglich der Oberfläche
annähert und gleichzeitig den zu untersuchenden Bereich fokussiert. Wie 3DPM bietet 3D-Stereo eine MTD-Nummer für

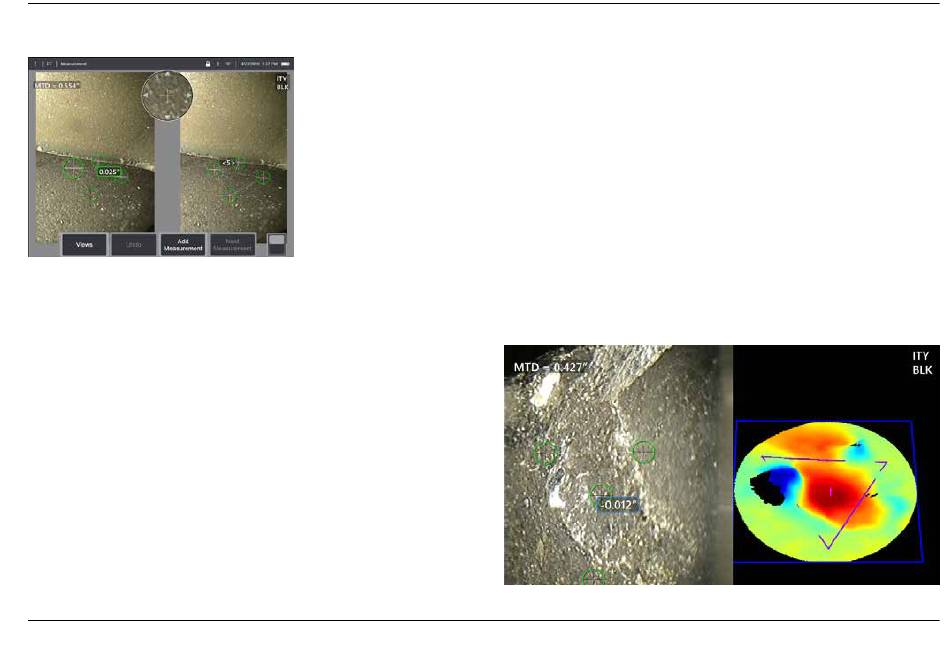

jede Messung, um die wahrscheinliche Genauigkeit dieser Messung zu bestimmen (siehe linke obere Ecke in der Abbildung
(Hier klicken, um mehr über für Stereo-
