Speichern eines Bildes oder Videos bei einer
MDI-Inspektion
Zum Speichern eines Bildes zum gewählten Inspektionspunkt die Tastaturtaste SPEICHERN
drücken. Während des Speichervorgangs sind einige der folgenden Funktionen verfügbar:
Erforderliche Charakterisierung - Falls erforderlich, erscheint vor dem Speichermenü eine
Liste mit Charakterisierungen. Um fortzufahren, muss ein Eintrag gewählt werden.
Speichern – Speichert die Bildaufnahme mit den zugeordneten MDI-Daten und einem
Dateinamen.
Mit Markierung speichern – Speichert das Bild mit dem Zusatz „FLAG" am Dateinamen.
Wenn diese Option ausgewählt wird, kann ein Bericht erstellt werden, der nur markierte
Bildaufnahmen umfasst.
Bemerkung – Dieser Bildaufnahme eine Charakterisierung zuordnen.
Kommentare hinzufügen – Eingegebene Kommentare zusammen mit dem Bild speichern.
Beim Erstellen eines Berichts werden diese Anmerkungen der entsprechenden Bildaufnahme
zugeordnet.
Audiokommentare hinzufügen – Audiokommentare zusammen mit dem Bild aufnehmen.
Hinweis: Das System benennt des Bild automatisch so, dass es der Speicherstelle in der
aktuell ausgewählten MDI-Datei entspricht.

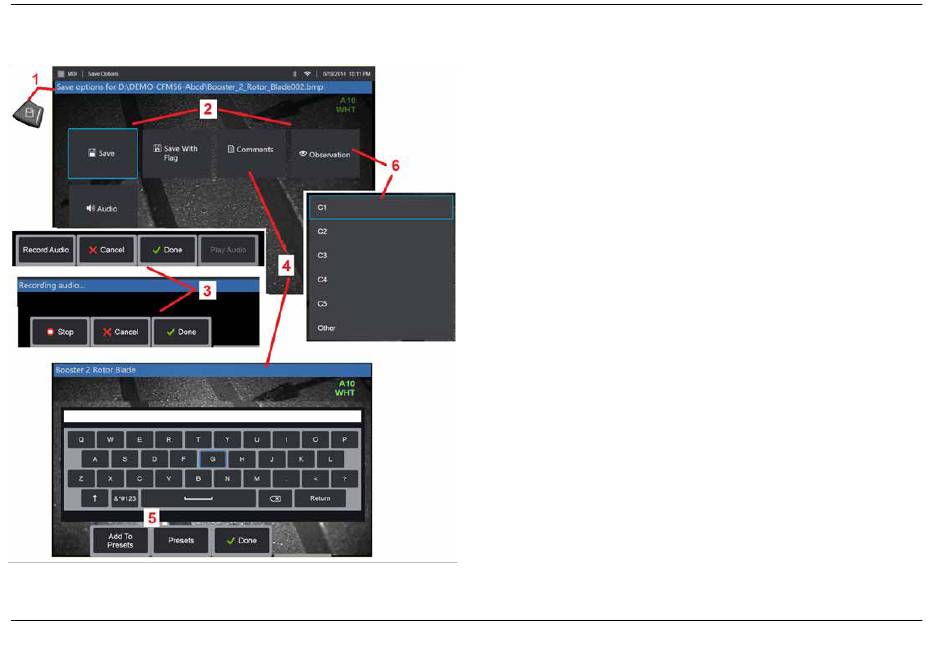

1
– Diese Tastaturtaste drücken, um das Standbild im ausgewählten Inspektionspunkt zu
speichern. Zweimaliges Drücken dieser Taste speichert einen Screenshot des dargestellten
Bildschirms.
Hinweis: Screenshots des dargestellten Bildschirms werden als BMP-Bilddateien ohne
jegliche RVI-Daten in einem automatisch erstellten Unterordner mit dem Titel „Screenshots"
gespeichert und erhalten einen Dateinamen, der mit den Buchstaben „ss" beginnt.
2
– Speicheroptionen werden oben beschrieben (nicht alle Optionen erscheinen in jeder MDI).
Hinweis: Das Speichern (oder Speichern mit Markierung) sollte erst nach Eingabe aller
Kommentare, Bemerkungen sowie Audiokommentare erfolgen, da dann diese zusätzlichen
Informationen mit dem gespeicherten Bild verknüpft werden.
3
– In diesem Menü können jedem Bild vor dem Speichern Audiokommentare hinzugefügt
werden. Darauf achten, dass Fertig ausgewählt wird, um die Aufnahme des Audiokommentars
abzuschließen.
4
– Wählen Sie Kommentare, um schriftliche Kommentare einzugeben, die mit dem Bild
gespeichert werden sollen.
5
– Eingegebene Kommentare können einer Liste vordefinierter Kommentare hinzugefügt
werden, aus denen später ausgewählt werden kann.
6
– Aus einer vorab geladenen Liste Bemerkungen auswählen.
Hinweis: Bild- und Videoaufnahmen, die mit MDI gespeichert worden sind, befinden sich in dem
Inspektionsordner, der zu Beginn der Inspektion erstellt wurde. Mit der Bild- oder Videodatei
sind Metadaten verbunden, um die Kommunikation mit Datenmanagementsoftware wie
GEIT Rhythm zu gewährleisten.
