Wechsel von Sonden und Objektivspitzen

Sonde anschließen und entfernen

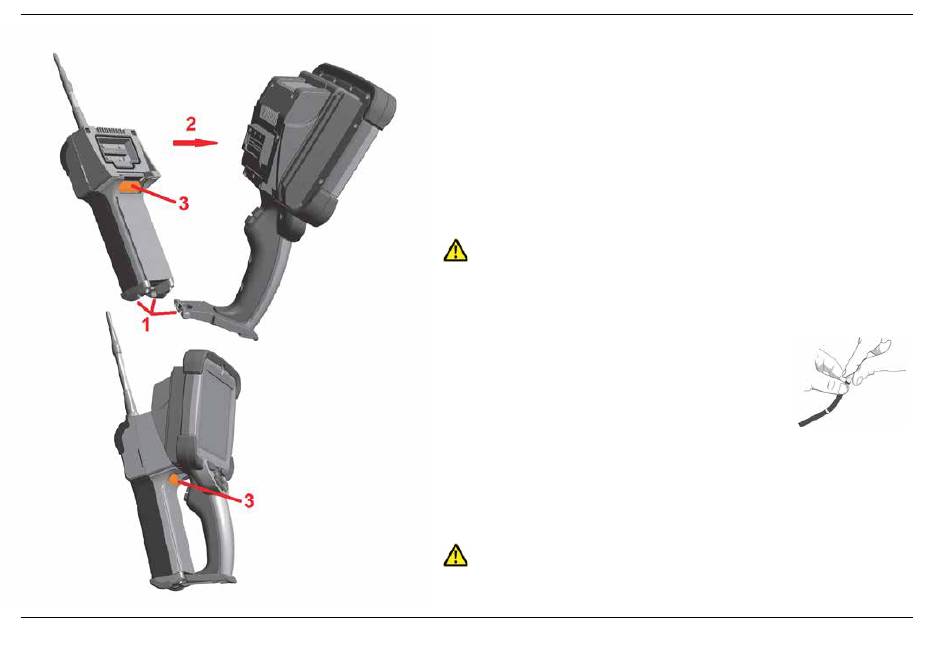

Die Sonde an das Handgerät anschließen:
1
– Den Stift am Boden des Handgeräts in die passende Einkerbung am Sondenboden einsetzen.
2
– Die Sonde zur Rückseite des Handgeräts drehen und dabei genügend Druck ausüben, damit
der Verschlussmechanismus hörbar einrastet.
Die Sonde vom Handgerät entfernen:
3
– Die Lösetaste des Verschlussmechanismus drücken, um Sonde und Handgerät zu trennen.
Objektivspitze wechseln
Objektivspitzen werden mit einem doppelten Gewindesatz auf die Sonde geschraubt, damit sie
nicht in den Inspektionsbereich fallen. Jede Objektivspitze bietet eine Tiefenschärfe, ein Sichtfeld
und eine Blickrichtung, die einzigartig sind. Eine Liste der erhältlichen Spitzen findet sich unter
Anhang B – Tabelle Objektivspitzen.
Vorsicht– Zum Entfernen und Befestigen der optischen Spitzen lediglich Fingerkraft
aufwenden. Wird Gewalt angewendet (einschließlich einer Zange oder anderer Werkzeuge), so kann
der biegsame Kamerahals beschädigt werden. Darauf achten, dass die Anschlüsse nicht verkantet
werden. Um das Risiko des Verkantens zu senken: Wird eine Spitze von Hand (6,1 mm & 8,4 mm)
oder mit einem Montagewerkzeug (4 mm) montiert, muss die Spitze gegen den Uhrzeigersinn
gedreht werden, um die Gewinde zu nivellieren, bevor wieder im Uhrzeigersinn gedreht wird, um
die Spitze auf die Kamera zu schrauben. Beim Entfernen einer Spitze
den Nivelliervorgang in umgekehrter Reihenfolge vornehmen.
Entfernen einer Objektivspitze: Den biegsamen Kamerahals und
den Sondenkopf mit einer Hand abstützen und mit der anderen die
Objektivspitze vorsichtig gegen den Uhrzeigersinn drehen (beim
Entfernen von 4,0 mm Spitzen unbedingt ein Spitzenwerkzeug
verwenden). Die Spitze drehen, bis sie sich leicht drehen lässt. Dies
zeigt an, dass der erste Gewindesatz gelöst wurde. Die Spitze vorsichtig
von der Sonde abziehen und weiter gegen den Uhrzeigersinn drehen –
dabei wird der zweite Gewindesatz gelöst. So lange drehen, bis die Sonde entfernt werden kann.
Anbringen einer Objektivspitze: Sicherstellen, dass das Gewinde von Objektivspitze und Kamerakopf
sauber sind, dann den Sondenkopf mit einer Hand greifen und mit der anderen Hand die Spitze
vorsichtig im Uhrzeigersinn drehen. Solange drehen, bis sie sich leicht drehen lässt. Dies zeigt an,
dass der erste Gewindesatz erreicht ist. Die Spitze leicht hineindrücken, dann wieder im Uhrzeigersinn
drehen – dabei wird der zweite Gewindesatz erreicht. Solange drehen, bis sie handfest angezogen ist.
Vorsicht– Spitzen nicht überdrehen. Vorsichtig an der Spitze ziehen, um sicherzustellen,
dass sie sicher befestigt ist. Falls der zweite Gewindesatz nicht erreicht wird, die Spitze leicht
gegen den Uhrzeigersinn drehen, damit sich die Gewinde wieder ausrichten können.
Hinweis: Die Messspitzen müssen fest angezogen werden, um die Genauigkeit zu gewährleisten.
