GE Mentor Visual iQ Benutzerhandbuch Seite 27

05/2018

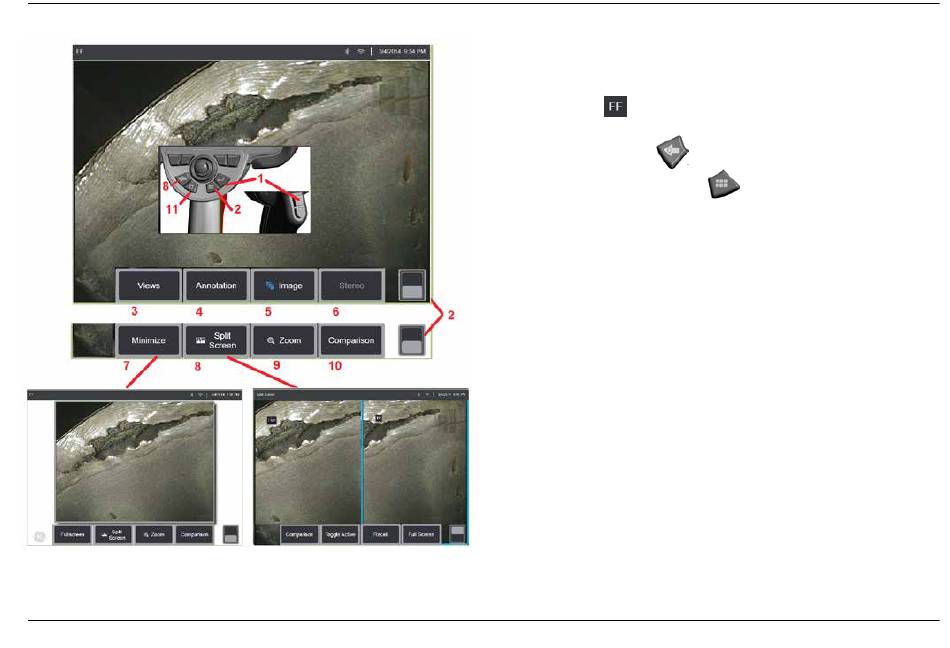

Bild einfrieren
Ein Bild einfrieren, um es kurzfristig zu betrachten oder anzupassen. Wird der Steuerhebel
bei fixierter Ansicht bewegt, biegt sich die Sondenspitze nicht.
1
– Um das Display einzufrieren, kurz auf eine dieser Tasten oder beliebig auf ein
Live-Bild tippen. Ein Symbol erscheint am oberen linken Bildschirmrand und das
Funktionstastenmenü öffnet sich. Jetzt kann das Standbild angepasst werden. Diesen
Prozess umkehren (oder Taste
2
– Tippen (oder Taste drücken und halten
Funktionstastenmenü zu wechseln. Durch Doppeltippen in diesem Bereich werden die
Funktionstasten- und Statusleiste aus- bzw. eingeblendet.
3
– Auswahl von einer bis zu vier Ansichten verfügbar beim Aufrufen eines 3DPM-Bildes
sechs Ansichten auswählen (hier klicken, um mehr über jede Ansicht zu erfahren).
4
– Kommentare oder Pfeile in ein Standbild einfügen
Anmerkungen in Bildern zu erfahren).
5
– Vier Bildtransformations-Einstellungen auswählen und anpassen, einschließlich
Helligkeit, Verzerrungskorrektur, Invertieren und Invertieren+.
über Bildeinstellungen zu erfahren).
6
– Wird eine Stereo-Spitze für das System kalibriert, erscheint Stereo in weißen
Buchstaben. Drücken, um eine Stereomessung vorzunehmen. Wurden keine
Stereospitzen kalibriert, erscheint Stereo grau hinterlegt und kann nicht ausgewählt
werden. (Hier klicken, um mehr über Stereo-Messungen zu erfahren).
7
– Bild minimieren, um die Funktionstasten- und Statusleiste auszublenden.
8
– Öffnet einen geteilten Bildschirm, der sowohl Standbilder als auch Live-Bilder darstellt.
Taste Vollbildschirm drücken, um zur Vollbild-Ansicht zurückzukehren.
um mehr über die Arbeit mit geteilten Bildschirmen zu erfahren).
9
– Einen Bereich des Standbildes heranzoomen oder vergrößern
mehr über die Zoomfunktion zu erfahren).
Hinweis: Wird ein Standbild herangezoomt und anschließend der Steuerhebel bewegt
oder das Bild mit dem Finger gezogen, verschiebt sich das gesamte Bild aufgrund der
elektronischen Abfassung durch das System.
10
– Messeigenschaften des Standbildes
Vergleichsmessungen zu erfahren).
11
– Drücken oder gedrückt halten, um das Standbild zu speichern
mehr über die Speicherfunktion zu erfahren).
speichert einen Screenshot des dargestellten Bildschirms.
drücken), um das Standbild freizugeben.
), um zwischen dem oberen und unteren
(Hier klicken, um mehr über
(Hier klicken, um mehr
(Hier klicken, um
(Hier klicken, um mehr über
(Hier klicken, um
Zweimaliges Drücken dieser Taste
(Hier klicken,
27
