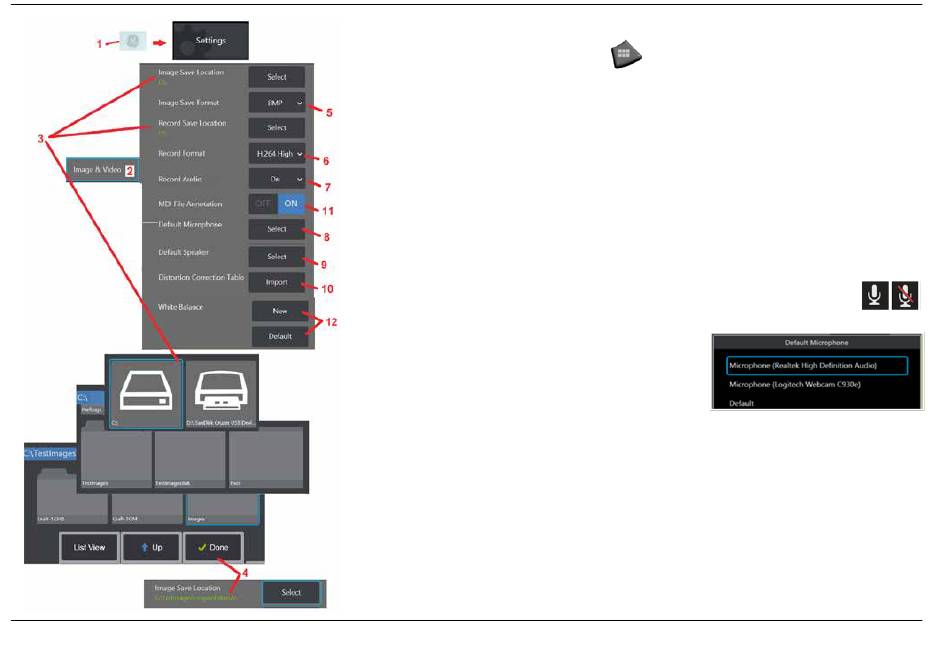

Einstellung Bild & Video
1
– Auf dem Bildschirm GE-Logo antippen (oder
Anschließend das Einstellungsmenü öffnen.
2
– Auswählen, um die Bild und Video- Einstellungen sowie Standardeinstellungen zu ändern.
3
– Dem hier gezeigten Ablauf folgen zur Auswahl des Bildspeicherortes bzw. des Videospeicherortes. Das sind
die beiden Speicherorte, in die schnell-gespeicherte Bilder oder Videos automatisch gespeichert werden. Im hier
gezeigten Beispiel sind diese Speicherorte ursprünglich beide auf Laufwerk D:. Taste Auswählen drücken und
dann den gewünschten Verzeichnispfad wählen. Wenn der gewünschte Speicherort geöffnet ist, Taste Fertig
auswählen. auswählen, um den Prozess abzuschließen.
Hinweis: Das DVD-Laufwerk kann weder als standardmäßiger noch als alternativer Speicherort verwendet
werden. Die Dateien müssen zunächst in einem Verzeichnis im Speicher des Gerätes oder auf einem
angeschlossenen USB-Speichergerät gespeichert werden. Die Dateien können später im dazugehörigen
DVD-Laufwerk durch Kopieren und Einfügen auf optische Medien übertragen werden.
4
– Mithilfe des oben dargestellten Prozesses wird der werkseingestellte Bildspeicherort in C:\TestImages\Images\
FolderA\ geändert. Dies ist der Speicherort für alle schnellgespeicherten Bilder.
Speichern von Bildern zu erfahren.
5
– Entweder BMP oder JPEG als Standardtyp für Bilddateien auswählen
6
– Einstellung des Videoaufnahmefomates wahlweise auf H.264 High oder auf H.264 Low.
klicken, um mit Video zu arbeiten.
7
– Legt fest, ob das Mikrofonsymbol (rechts) während Videoaufnahmen unten rechts im Display erscheint.
Wenn es erscheint, das Symbol antippen, um die Tonaufnahme während
der Vidoeaufnahme stummzuschalten oder die Stummschaltung
aufzuheben. Hier klicken, um mehr über das Stummschalten oder
das Einschalten von Ton bei Aufnahme von Live-Videos zu erfahren.
8
– Bei Einstellung auf Voreinstellungen erkennt das System
normalerweise das angeschlossene Mikrofon. Alternativ ein
Mikrofon aus den Verfügbaren (zur Auswahl stehen nur die Geräte,
die bereits mit dem Visual iQ verbunden oder über Bluetooth gekoppelt sind) auswählen.
9
– Bei Einstellung auf Voreinstellungen erkennt das System normalerweise das angeschlossene Lautsprecher.
Alternativ einen Lautsprecher aus den Verfügbaren (es können nur jene Geräte gewählt werden, die bereits mit
dem Visual iQ verbunden oder über Bluetooth gekoppelt sind) auswählen.
10
– Benötigt eine noch nicht definierte Spitzenkonfiguration eine alternative Verzerrungskorrekturtabelle, bitte
den technischen Support von GE kontaktieren. Eine vom technischen Support von GE zur Verfügung gestellte
Tabelle enthält auch eine Anleitung zum Importieren der Datei.
11
– Falls AUS eingestellt ist, wird der menügeführte Name der Prüfstufe nicht im Bild gespeichert, sondern
erscheint weiterhin während des MDI-Vorgangs.
Durchführung eines Weißabgleichs
Ein Weißabgleich korrigiert die Farben, so dass Weiß trotz leichter Farbschattierungen, die aufgrund der
Lichtverhältnisse am Inspektionsbereich auftreten, auch als Weiß erscheint.
12
– Neu auswählen und den Anweisungen folgen oder Voreinstellungen wählen, um die werkseitigen
Farbeinstellungen wiederherzustellen.
drücken), um das globale Menü zu öffnen. zu öffnen.
Hier klicken, um mehr über das
Hier
