Auspacken und Verstauen des Systems (Großer Koffer)
Achtung: Wird das System nicht wie hier beschrieben sorgfältig verpackt, kann es zu Schäden kommen.

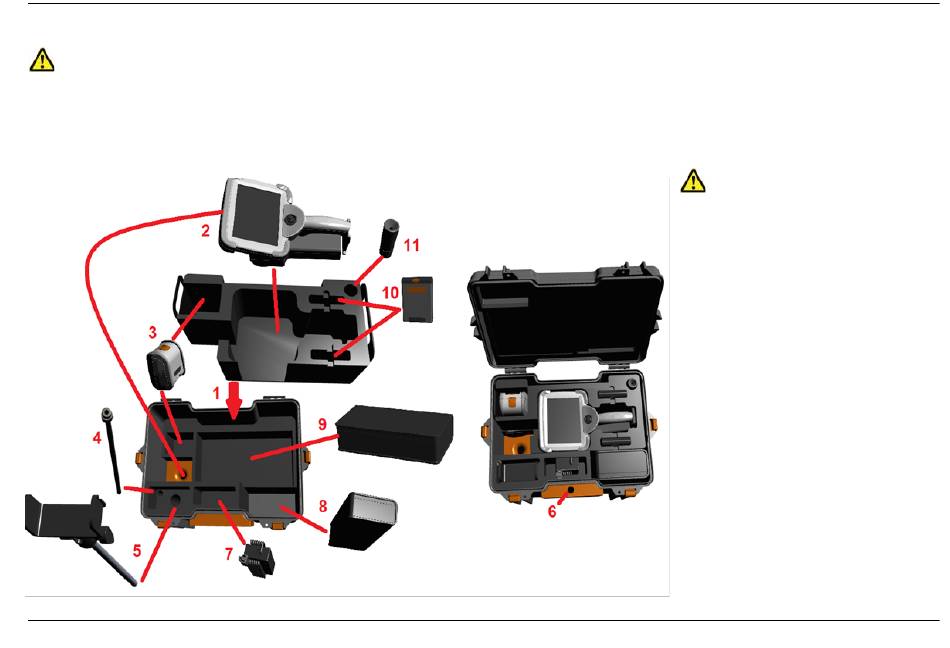

1
– Einsatz entfernen, um auf weiteren Ablageplatz zuzugreifen.
2
– Der Einführschlauch (hier zur Verdeutlichung rot dargestellt) wird in der internen Aufbewahrungshaspel des Koffers gelagert. Diese kann über den hier dargestellten orangenen
Trichter erreicht werden. Den Einführschlauch vor der Montage der Sonde und des Handgerätes installieren und nach der Demontage der Sonde und des Handgerätes wieder
entfernen. Schleifen oder Knicke im Einführschlauch unbedingt zuerst begradigen, bevor er in den Trichter eingeführt wird.
05/2018
Achtung: Bevor der Einführschlauch
weggeräumt wird, muss zuerst die Objektivspitze
entfernt und der Kopfschutz befestigt werden, um
einer Beschädigung des Befestigungsmechanismus
der Spitze vorzubeugen. Wenn keine Objektivspitze
montiert ist, sollte der Kopfschutz aufgesetzt
bleiben.
3
– Aufbewahrungsplatz für zwei Akkus. Vor
dem Verstauen des iQ im Koffer muss der Akku
entnommen werden.
4
– Stabilisierer
5
– Halterung und Ständer
6
– Ständer der Halterung
7
– Netzteil/Ladegerät
8
– Zusätzlicher Halter im Gehäuse
9
– Zusätzliche Videosonde im Gehäuse
10
– Platz für zwei Gehäuse mit Spitzen und einem
Reinigungsset
11
– Greifer können alleine oder mit dem Stabilisierer
verwendet werden, um bei der Ausrichtung der
Kamera zu helfen.
13
