Erstellen von 3D-Stereo-Messungen (am BeispielTiefenprofil )

Hinweis: Während das Folgende für eine Tiefenprofilmessung gilt, bezieht
sich dieses Verfahren auf den Abschnitt
Messarten.

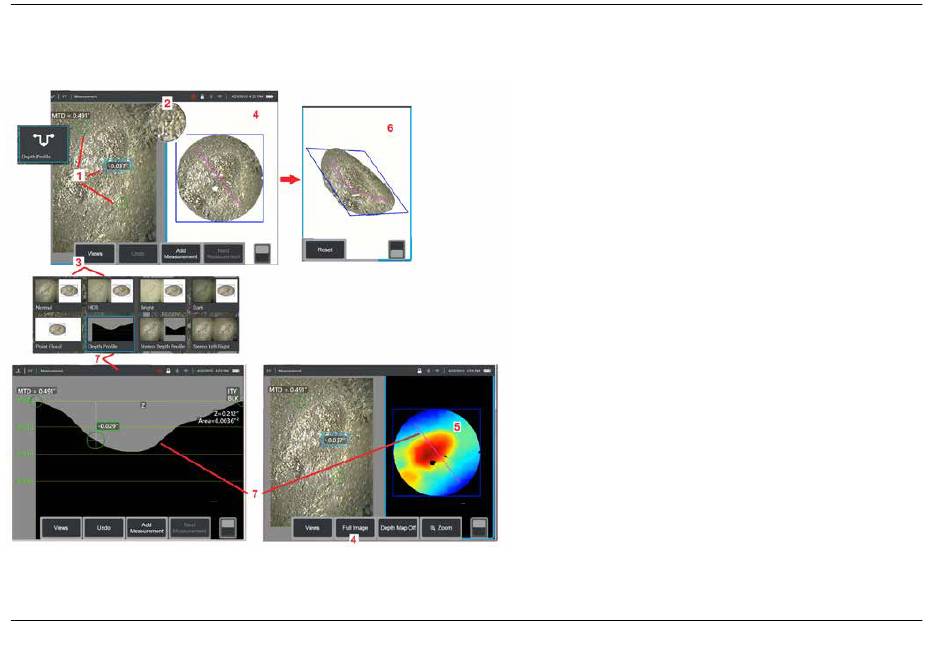

1
– Zum Erstellen einer Tiefenprofilmessung den ersten und zweiten Cursor
auf eine flache Fläche derselben Ebene auf der jeweils gegenüberliegende Seite
des zu untersuchenden Bereichs platzieren.
2
– Patentiertes Zoom-Fenster ermöglicht eine präzise Positionierung des
aktiven Cursors. Auf die Fensterränder tippen (oder auf den Cursor tippen und
dann mit dem Steuerhebel regeln), um die aktive Cursorposition anzupassen.
(Hier klicken, um mehr über das An-/Ausschalten des Zoom-Fensters zu
erfahren.)
3
– Verwenden, um aus den verfügbaren Ansichten auszuwählen.
um mehr über Ansichten zu erfahren.)
Hinweis: Die Ansicht Tiefenprofil (im folgenden Abschnitt beschrieben) ist nur
verfügbar, wenn die aktive Messung eine Tiefenprofilmessung ist.
Hinweis: Messungen können in allen ausgewählten Bildansichten
durchgeführt werden. Die für die Messungen verwendeten und in den
Punktwolkenansichten dargestellten 3D-Koordinaten werden jedoch immer
mit dem Normalbild berechnet.
4
– Die Punktwolkenansicht die im Folgenden beschrieben wird, ermöglicht es
dem Benutzer, den Rauschpegel relativ zur Indikationsgröße zu bewerten und
gleichzeitig die richtige Cursor- und Profilposition für die gewünschte Messung
zu überprüfen. Zwischen Messbild und Vollbild auswählen, um nur den Bereich
um die aktive Messung bzw. das gesamte Bild anzuzeigen.
5
– Wird eine Punktwolke angezeigt und ist aktiv, wird durch Einschalten der
Tiefenkarte die ungefähre Tiefenangabe farbig dargestellt.
Hinweis: Bei Auswahl des Vollbildes werden alle Messungen in der
Punktwolkenansicht angezeigt, wobei die Farben der Tiefenkarte den Abstand
von der Spitze zum Ziel darstellen. Bei Auswahl des Messbildes wird nur die
aktive Messung angezeigt und die Farben der Tiefenkarte stellen die Abstände
relativ zur Referenzebene der Messungen dar.
6
– Wird eine Punktwolkenansicht angezeigt, mit einem einzigen Finger über
den Touchscreen streichen (oder den Steuerhebel benutzen), um das Bild
dreidimensional zu drehen. Alternativ, zwei Finger auf das Display legen und
gleichzeitig bewegen, um das Bild innerhalb der Ebene, auf der es betrachtet
wird, zu positionieren oder zu drehen. Durch Auswahl von Zurücksetzen die neu
positionierte Punktwolkenansicht wieder in die ursprüngliche Position bringen.
7
– Die Ansicht Tiefenprofil ist erst verfügbar, nachdem eine Tiefenprofilmessung
durchgeführt wurde. Diese Ansicht stellt einen Querschnitt dar, wobei die
Verbindungslinie zwischen den beiden Referenz-Cursor als Schnittlinie dient.
Arten der 3D-Messung für andere
(Hier klicken,
