Hinweis: Die hier dargestellte Auswahlreihenfolge einhalten, um die Betriebssprache auszuwählen.
12
– Menü-Taste: durch kurzes Drücken wird das globale Menü geöffnet oder geschlossen; durch langes Drücken wird zwischen
erster und zweiter Ebene der Funktionstastenreihe umgeschaltet.
13
– Auslösetaste 1 (obere): hat die gleiche Funktion wie die Enter-Taste. Auslösetaste 2 (untere): durch kurzes Drücken wird der
Gelenkmodus zwischen Lenken-und-Bleiben und Lenken umgeschaltet. Im Modus Lenken-und-Bleiben erscheint ein Sperrsymbol.
Langes Drücken lässt das Gelenksystem in die neutrale Position (Home) zurückkehren.
14
– Einführschlauch-/Kamerabaugruppe
15
– Austauschbare Videosonde (Hinweis: Enthält Einführschlauch-/Kamerabaugruppe)
10

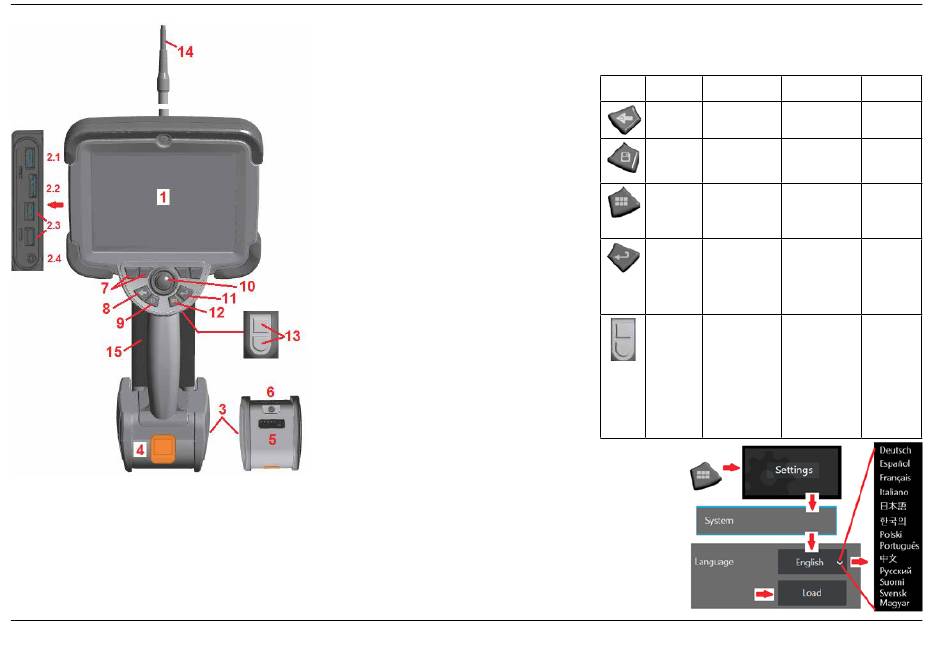

Inbetriebnahme

Bezeichnung der Bauteile

1
– LCD-Touchscreen
2
– DisplayPort-Ausgang (2.1), USB 3.0 Client
Micro B-Anschluss (2.2), zwei USB 3.0 Host
Typ A-Anschlüsse (2.3), 3,5 mm Kopfhörer-/
Mikrofonbuchse (2.4).
3
– Lithium-Ionen-Akku mit 2-stündiger Laufzeit
4
– Akku-Lösetaste
5
– Akku-Ladeanzeige
6
– AC-Adaptereingang
7
– Funktions- (oder Soft-Key) Tasten (insgesamt vier)
8
– Zurück-Taste: durch kurzes Drücken gelangt
man einen Bildschirm zurück, durch langes Drücken
gelangt man zur Live-Anzeige. Dient gleichzeitig als
EINSCHALT- Taste.
9
– Speichern-Taste: durch kurzes Drücken wird eine
Schnellspeicherung aktiviert, durch langes Drücken
wird das Menü Speicheroptionen geöffnet oder
geschlossen. Zweimaliges Betätigen erstellt
einen Screenshot.
10
– Der Steuerhebel regelt die Gelenkigkeit und die
Menü- Navigation (Steuerhebel nach links/rechts/
oben/unten drücken, um durch Menüs und
Untermenüs zu navigieren).
11
– Enter-Taste: durch kurzes Drücken wird zwischen starren und
Live-Bildern umgeschaltet, und Fertig/Akzeptieren ausgewählt;
durch langes Drücken wird eine 3DPM-Erfassung erstellt.
Taste Name Kurz
betätigen
Zurück- Rückkehr zur Umschalten zum
Taste (und letzten Ansicht Live-Bild
Einschalten)
Speichern- Schnellspeichern Speichern mit
Taste (Zuweisung von zusätzlichen
Optionen
Standardname
und Speicherort)
Menü- Globales Menü Umschalten
Taste öffnen oder zwischen erster
schließen und zweiter
Funktionstast-
enreihe
Enter- Umschalten Führt eine
Taste zwischen Stand- 3DPM-Erfassung
und Live-Bildern durch
Außerdem
Bestätigung der
Auswahl (Fertig/
Akzeptieren).
Auslösetasten Oben ist Oben identisch
(oben und identisch mit der mit Enter- Taste
unten) Enter-Taste
Langes Drücken
Unten lässt das
schaltet den Gelenksystem
Gelenkmodus in die neutrale
zwischen Position (Home)
Lenken-und- zurückkehren.
Bleiben und
Lenken hin un
her.
Lange Zweimalig
betätigen betätigen
Screenshot
erstellen
