Messverfahren im Stereomodus, Teil 1

Vor Erfassung der Stereo-Messdaten muss eine kalibrierte Stereo-Objektivspitze an das Visual iQ angeschlossen werden. Die Spitze für die Messung richtig positionieren.
klicken, um mehr über das Positionieren der Spitze zu erfahren.)
klicken, um Einzelansicht auszuwählen und mehr über Bildtransformationseinstellungen zu erfahren).
obigen Abschnitten erklärt – mit diesen Informationen sollte man sich vor der Durchführung einer Stereomessung vertraut gemacht haben.

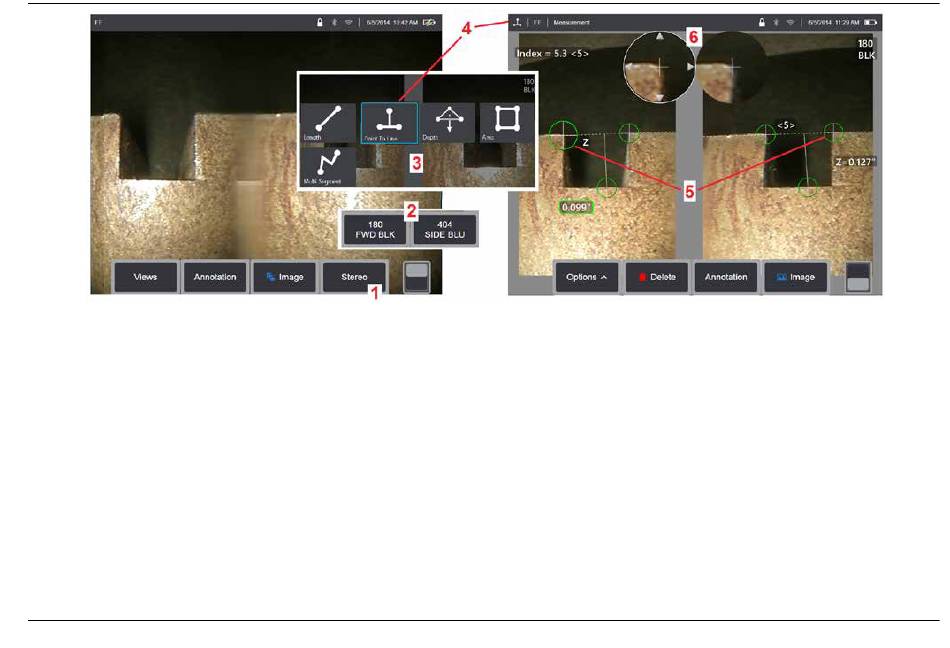

1
– Auswahl der Funktionstaste Stereo (bei der Arbeit mit eingefrorenen Bildern) oder der Taste Messen (bei der Arbeit mit einem aufgerufenen Bild, das mit einer Stereo-Objektivspitze
erfasst wurde). Live-Stereo-Bilder (und alle anderen) müssen vor Beginn des Messvorgangs eingefroren werden. Sicherstellen, dass jene Funktionstaste ausgewählt wird, die die
Seriennummer der angebrachten Spitze anzeigt.
2
– Nach der Auswahl von Stereo zeigen die Funktionstasten auf dem Display des iQ die Seriennummern von allen Stereospitzen an, die für die installierte Sonde kalibriert wurden.
Sicherstellen, dass die Seriennummer der derzeit installierten Spitze ausgewählt wird. Wird nach der Erfassung von Bildern zur Messung festgestellt, dass die falsche Seriennummer
ausgewählt wurde, wird auf Punkt 10 und 11 auf der nächsten Seite dieses Handbuchs verwiesen.
3
– Den Messvorgang durch Auswahl der gewünschten Messart starten (siehe nachstehende Beschreibung zu jeder Art).
4
– Wenn eine Messart ausgewählt ist (in diesem Fall, eine Punkt-zu-Linie-Messung), beschreibt dieses Symbol die gewählte Art.
5
– Zuerst erscheint der Cursor am linken Bildschirm, auf dem alle vom Benutzer platzierten Cursor dargestellt werden (die Bezugs-Cursor erscheinen im rechten Display und werden
vom Visual iQ System generiert – sobald der Benutzer einen linken Cursor bewegt, bewegt sich analog dazu der Bezugs-Cursor auf dem rechten Bildschirmhälfte; bitte jeden Bezugs-
Cursor überprüfen, sobald er erscheint). Mit dem Finger (oder Steuerhebel) den aktiven Cursor an den gewünschten Ort verschieben. Dieser Cursor kann jederzeit wieder aktiviert
werden (der aktive Cursor erscheint größer als andere Cursor) und verschoben werden (siehe nachstehend beschriebene weitere Bildschirmfunktionen).
6
– Das patentierte Zoom-Fenster ermöglicht eine präzise Positionierung des aktiven Cursors. Auf die Fensterränder tippen (oder den Cursor mit dem Steuerhebel bewegen), um
die aktive Cursorposition anzupassen.
05/2018
Dies kann durch die vorübergehende Anzeige eines einzelnen Bildes im Modus Einzelansicht auf EIN
(Hier klicken, um mehr über das An-/Ausschalten des Zoom-Fensters und weiterer Messeinstellungen zu erfahren).
Der Prozess der Bilderfassung und Cursorplatzierung wird in den
(Hier
(hier
