Warnungen in der Messebene (Kanten-Sichtwinkel)
Wird eine Messebene mit Punkt-zu-Linie-, Bereichs-oder Tiefenmessung verwendet, um
in der Nähe einer Kante zu messen, kann die Betrachtungsperspektive – insbesondere
bei einer Kante mit einem erheblichen Radius – die Genauigkeit beeinträchtigen.

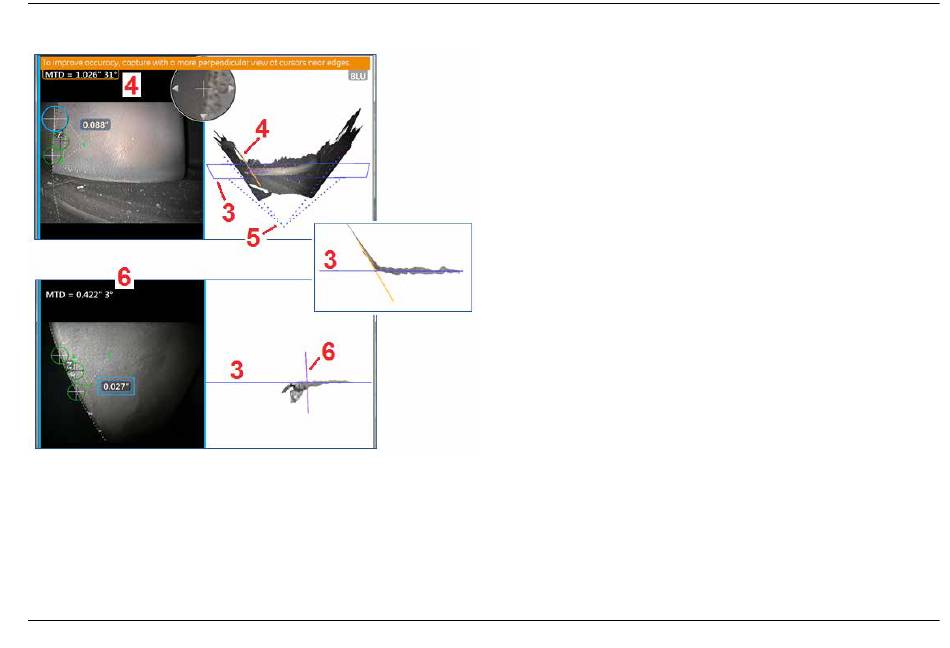

Um den Benutzer bei der Maximierung der Genauigkeit zu unterstützen, zeigt das System
1
einen EVA-Wert (Edge View Angle) (
) neben dem MTD und eine EVA-Linie (Edge View
2
Angle Line) (
) in den Punktwolkenansichten an. Ein idealer EVA-Wert von 0° ergibt sich,
3
wenn die EVA-Linie senkrecht zur Messebene steht. (
).
Hinweis: Messfehler nehmen in der Regel mit zunehmendem EVA zu, wenn in der Nähe
einer Kante gemessen wird. Überschreitet der EVA mit Cursor in Kantennähe einen
oberen Grenzwert (25° für Punkt-zu-Linie, 35° für Bereichs- und Tiefenmessung), zeigt
das System eine Warnmeldung an, blinkt eine orangefarbene Umrandung von MTD
4
und EVA, und die EVA-Linie wird orange dargestellt. (
).
Zur Verkleinerung von EVA muss die Vollbild-Punktwolke, die das Sichtfeld mit vier
5
gestrichelten Linien (
) darstellt, überprüft und visualisiert werden, wie die relative Position
6
der Spitze und des Objekts angepasst werden muss, um die EVA-Linie rechtwinkliger (
)
zur Messebene auszurichten, die als ein blaues Rechteck (oder eine blaue Linie von der
7
Seite gesehen) erscheint (
). Mit der angepassten Position ein neues Bild aufnehmen und
die Messung wiederholen.
