Erfassen und Justieren der
Aufnahmen

Lenken der Sonde

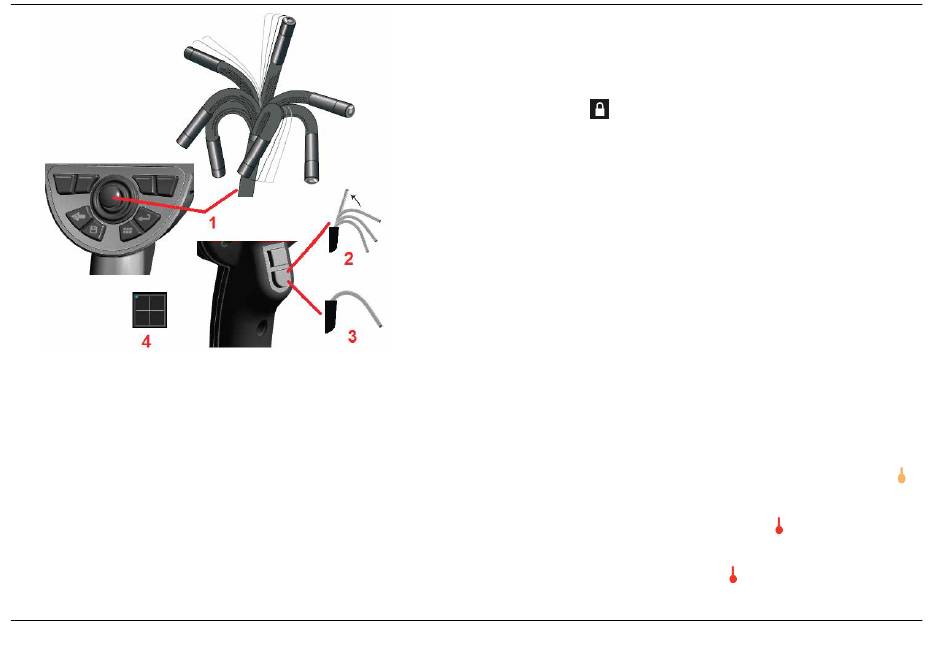

Bei Ansicht von Live-Bildern kann die Sondenkamera durch Steuerung des biegsamen
Kamerahalses auf ein Objekt ausgerichtet werden.
1
– Lenken des biegsamen Kamerahalses: Bei Ansicht eines Live-Bildes den Steuerhebel
in Richtung des darzustellenden Objekts bewegen. Der biegsame Kamerahals bewegt
sich so, dass sich die Sondenspitze in die gleiche Richtung bewegt.
2
– Gerade richten des biegsamen Kamerahalses: Diese Taste lange gedrückt halten,
um zum HOME-Bildschirm zu gelangen oder den biegsamen Kamerahals zur sicheren
Entnahme und Aufbewahrung des Einführschlauchs gerade auszurichten.
3
– Einstellen des Lenkmodus: Diese Taste kurz drücken zum Auswählen zwischen
Lenken oder auf Lenken und Bleiben festzulegen. In beiden Modi folgt der biegsame
26
Kamerahals der Bewegung des Steuerhebels. Der Unterschied liegt im Verhalten nach
Loslassen des Steuerhebels (hier klicken, um zu sehen, wie die Empfindlichkeit der
beiden Modi eingestellt wird). Im Lenkmodus bewegt sich der biegsame Kamerahals
nach Loslassen des Steuerhebels in eine gerade Position. Im Modus Lenken und Bleiben
hält der biegsame Kamerahals beim Loslassen des Steuerhebels seine erreichte Position.
Wird der Steuerhebel im Modus Lenken-und-Bleiben bewegt, bewegt sich der biegsame
Kamerahals. Wird der Steuerhebel losgelassen, verbleibt der biegsame Kamerahals in der
neuen Position. Dieses Symbol erscheint im Modus Lenken und Bleiben.
Hinweis: Der Anschluss einer Bluetooth oder USB-verkabelten Tastatur ermöglicht
die Fernsteuerung der iQ-Funktionen und der Sondenbewegungen. Siehe
für eine Liste von Funktionstasten- und Tastenkombinationen, die den Funktionen der
iQ-Tasten und des Steuerhebels entsprechen.
4
– Spitzengitter. Dieses Bildschirmsymbol zeigt die jeweiligen Positionen der Lenkmotoren
an. Erscheint der Leuchtpunkt in der Fadenkreuzmitte, sind die Motoren zentriert. Die
Position des biegsamen Kamerahalses folgt grundsätzlich den Motorpositionen, wird jedoch
von der Form des Einführschlauchs und weiteren mechanischen Effekten beeinflusst. Je
weiter der Punkt vom Zentrum des Symbols entfernt liegt, desto stärker ist der biegsame
Kamerahals gebogen. Abhängig von der Drehung des Einführschlauches und der Kamera
stimmt der Betrachtungsbereich möglicherweise nicht mit der angegebenen Richtung
gemäß Spitzengitter überein.
Einführen des Einführschlauchs in den Inspektionsbereich
Nach Anbringen der gewünschten Objektivspitze den Einführschlauch in den Inspektionsbereich
einführen. Den Schlauch manuell weiterschieben, bis der gewünschte Inspektionsbereich
erreicht ist. Den Einführschlauch vorsichtig drehen, bis der gewünschte Bereich sichtbar ist.
Zur Vereinfachung des Schlauchmanövers ist folgendes Zubehör erhältlich:
• Stabilisierer: Starre oder semiflexible Führungsschläuche (in verschiedenen Längen erhältlich)
zur Unterstützung des Schlauchs beim Einführen bzw. zur Überwindung von Aussparungen.
• Greifer: Zylinderförmige Griffe, die über den Einführschlauch gestülpt werden und
ihn so leichter lenkbar machen. Die Greifer sind zum Anschluss an Stabilisierer und
Anschlusskupplungen mit Gewinde vorgesehen.
Warnhinweise des Temperatursensors
Wenn eine zu hohe Temperatur festgestellt wird, wird das entsprechende Symbol in der
Statusleiste angezeigt, und eine der unten aufgeführten Warnmeldungen erscheint auf
dem oberen Bildschirmrand:
• Temperatur der Sondenspitze im Bereich WARNUNG– wenn die Temperatur der Spitze
circa 95 °C übersteigt, wird diese Meldung in einem orangefarbenen Feld und
der Statusleiste angezeigt.
• Temperatur der Sondenspitze im Bereich KRITISCH– wenn die Temperatur der Spitze circa
115 °C übersteigt, wird diese Meldung in einem roten Feld und
• System überhitzt, System wird heruntergefahren– wenn die internen Temperaturen
die Grenzwerte überschreiten. wird diese Meldung in einem roten Feld angezeigt. Die
Abschaltung wird automatisch eingeleitet und
Wenn entweder der Warnhinweis „Bereich KRITISCH" oder „System überhitzt" angezeigt
wird, müssen umgehend Maßnahmen ergriffen, um die Temperatur, der die angegebenen
Komponenten ausgesetzt sind, zu senken.
Anhang O
in
in der Statusleiste angezeigt.
in der Statusleiste angezeigt.
