3D-Phasenmessverfahren
1

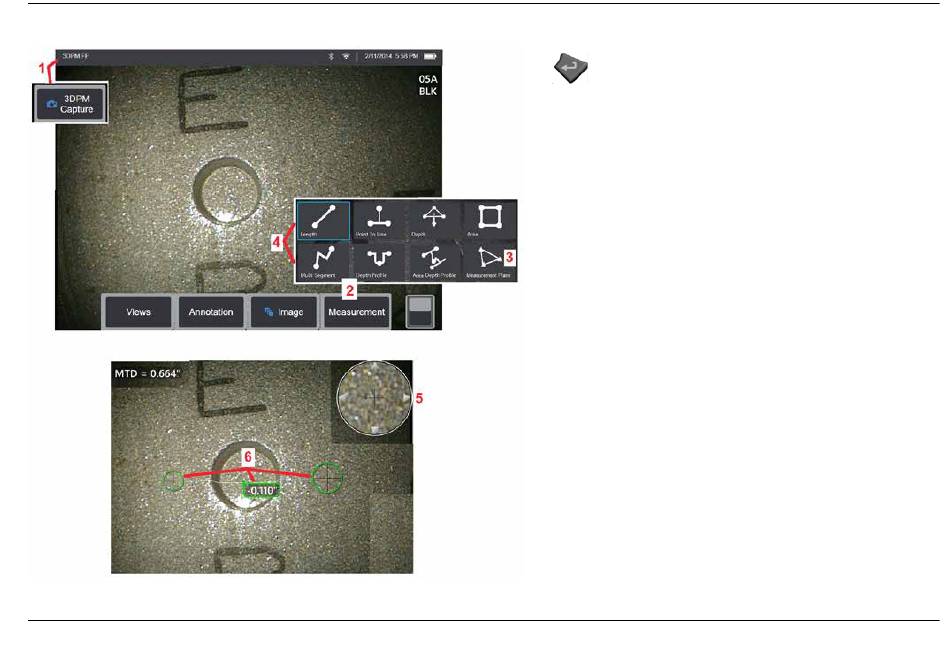

– Ist das Ziel in Position, diese Funktionstaste auswählen (oder lange halten
). Das Scannen der 3D-Phasenmessung startet.
Hinweis: Die Sonde für ca. 1 Sekunde während der Flächenaufnahme
still halten. Es werden mehrere Bilder aufgenommen, um die Erfassung
abzuschließen. Die Sonde muss während dieses Ablaufs still gehalten
werden. Die Sonde nicht bewegen, bis auf dem Bildschirm die Warnmeldung
„Bilderfassung ... Sonde stillhalten" nicht mehr angezeigt wird.
2
– Auswählen, um den Messvorgang zu starten.
3
– Auswählen, um jederzeit eine Messebene zu definieren Nach dem Einfügen
in ein Bild werden alle Messungen, die vor oder nach dem Einfügen der Ebene
hinzugefügt wurden bzw. werden, in Bezug auf die Messebene durchgeführt.
Hinweis: Werden in einer Anwendung Messcursor in einem Bereich platziert,
der keine messbaren Bildpunkte enthält, ermöglicht das Einfügen einer
Messebene die Durchführung der Messung.
Platzierung einer Messebene zu erfahren.
4
– Phasenmesstyp auswählen.
5
– Das patentierte Zoom-Fenster öffnet sich automatisch und ermöglicht
die präzise Positionierung des aktiven Cursors. Auf die Fensterränder tippen
(oder auf den Cursor tippen und dann mit dem Steuerhebel regeln), um die
aktive Cursorposition anzupassen.
Ausschalten des Zoom-Fensters zu erfahren.)
6
– Die Cursor auf dem gewünschten Merkmal positionieren. Auf jedem Bild
können bis zu fünf Messungen verzeichnet werden.
Hinweis: Das System wartet bis zu 1,5 Sekunden, bis alle Bewegungen
aufhören, bevor es eine 3DPM-Erfassung beginnt. Hört die Bewegung nicht
auf, erscheint eine Meldung und die Erfassung wird nicht gestartet. Wird
während der Bilderfassung eine Bewegung festgestellt, pausiert das System
den Erfassungsvorgang, wartet auf das Ende der Bewegung und beginnt
dann einen zweiten Erfassungsversuch. Können in beiden Fällen genügend
Bilder ohne Bewegung aufgenommen werden, um eine ausreichende
Flächendeckung zu erzielen, wird die Messung akzeptiert. Wird keiner der
beiden Versuche ohne Bewegung abgeschlossen, erscheint eine Meldung,
dass die Erfassung durch Bewegungen beeinträchtigt wurde. Dies kann zu
mehr unmessbaren (roten) Pixeln oder einem etwas höheren Rauschpegel
führen, als es ohne Bewegung möglich wäre. Das System lässt keine
Messung zu, wenn die Bewegung ausgereicht hat, um die 3D-Datenqualität
erheblich zu verschlechtern.
Hier klicken, um mehr über die
(Hier klicken, um mehr über das An-/
