3DPM-Messungen vornehmen (am BeispielTiefenprofil )
Hinweis: Die folgende Vorgehensweise gilt zwar speziell für eine Tiefenprofilmessung, jedoch lässt sich mit diesem Verfahren und mit den Informationen im Abschnitt
der 3D-Messung"
jede Art von 3DPM-Messung durchführen.
6

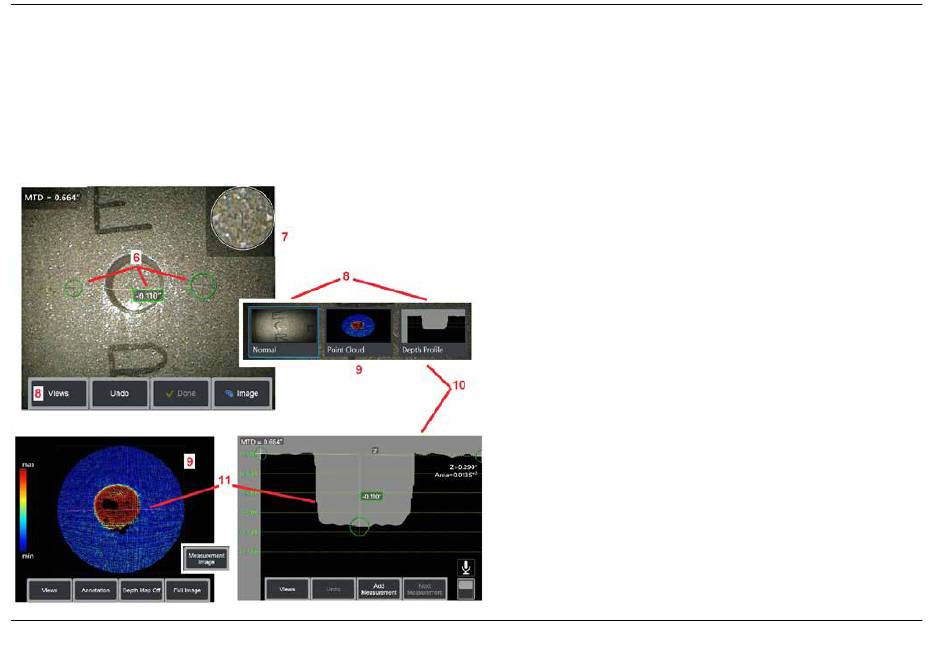

– Zum Erstellen einer Tiefenprofilmessung den ersten und zweiten Cursor auf einer flachen Fläche auf der jeweils gegenüberliegende Seite des zu untersuchenden Bereichs
platzieren. Dieser Vorgang wird im folgenden Abschnitt beschrieben.
Hinweis – Anzeige des nicht messbaren Bereichs: Wird mit einem 3D-Phasenmessbild gearbeitet, sind bestimmte Bereiche des Bildes möglicherweise nicht messbar. Diese
Bereiche sind möglicherweise zu weit entfernt, zu dunkel oder durch Lichtreflexionen verdeckt, wenn die Oberfläche stark reflektierend ist. Das 3D-Phasenmesssystem zeigt
für diese Bereiche eine rot gefärbte Zone an. Das System berechnet kein Messergebnis, wenn der Cursor in einem roten Bereich positioniert ist. Das 3D-Phasenmesssystem
48
zeigt eine gelbe Zone für Bereiche an, in denen die Genauigkeit wahrscheinlich
reduziert ist. Die Platzierung des Cursors in einem gelben Bereich sollte möglichst
vermieden werden.
7
– Das patentierte Zoom-Fenster ermöglicht eine präzise Positionierung des aktiven
Cursors. Auf die Fensterränder tippen (oder auf den Cursor tippen und dann mit dem
Steuerhebel regeln), um die aktive Cursorposition anzupassen.
über das An-/Ausschalten des Zoom-Fensters zu erfahren.)
8
– Verwenden, um aus den verfügbaren Ansichten auszuwählen.
mehr über die verfügbaren Ansichten zu erfahren.
Hinweis: Die Ansicht Tiefenprofil (im folgenden Abschnitt beschrieben) ist nur
verfügbar, wenn das 3DPM-Bild eine Tiefenprofilmessung beinhaltet.
Hinweis: Messungen können in allen ausgewählten Bildansichten durchgeführt
werden.
9
– Die Punktwolkenansicht, die im Folgenden beschrieben wird, ermöglicht es dem
Benutzer, den Rauschpegel relativ zur Indikationsgröße zu bewerten und gleichzeitig
die richtige Cursor- und Profilposition für die gewünschte Messung zu überprüfen.
Zwischen Messung und Vollbild auswählen, um nur den Bereich um die aktive
Messung bzw. das gesamte Bild anzuzeigen. Wird eine Punktwolke angezeigt, wird
beim Einschalten der Tiefenkarte die ungefähre Tiefenangabe farbig dargestellt
(siehe linke Skala).
Hinweis: Bei Auswahl des Vollbildes werden alle Messungen in der
Punktwolkenansicht angezeigt, wobei die Farben der Tiefenkarte die Abstände
relativ zur Spitze-Ziel-Entfernung darstellen. Bei Auswahl des Messbildes wird nur
die aktive Messung angezeigt und die Farben der Tiefenkarte stellen die Abstände
relativ zur benutzerdefinierten Referenzebene der Tiefenmessung dar.
10
– Die Ansicht Tiefenprofil ist erst verfügbar, nachdem eine Tiefenprofilmessung
durchgeführt wurde.
11
– Die Ansicht Tiefenprofil stellt einen Querschnitt dar, wobei die Verbindungslinie
zwischen den beiden Referenz-Cursor als Schnittlinie dient.
„Arten
(Hier klicken, um mehr
Hier klicken, um
