Auspacken, Montage und Anschalten des Visual iQ

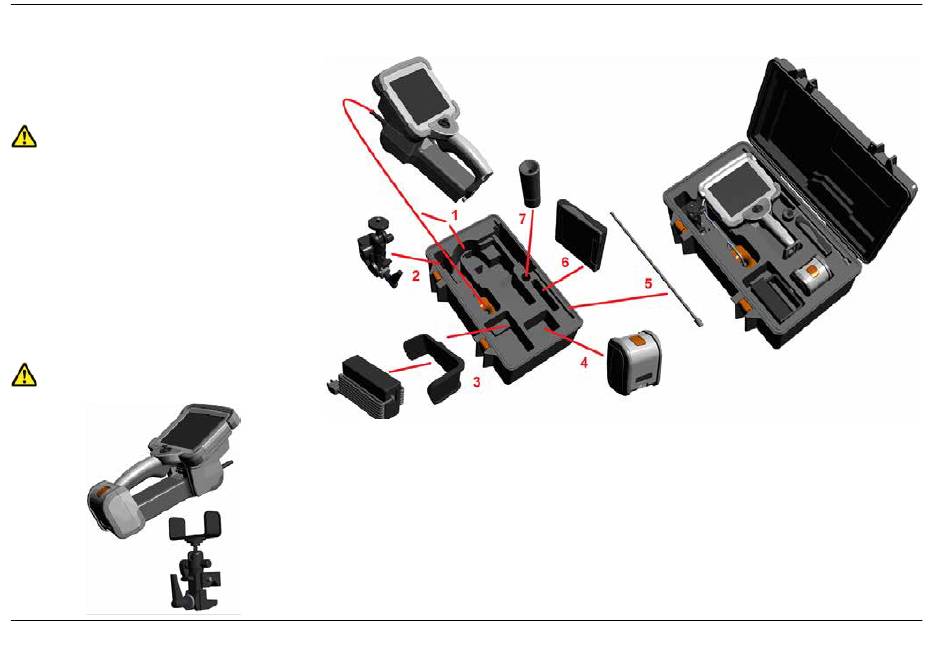

Auspacken und Verstauen des
Systems (kleiner Koffer)
Achtung: Wird das System nicht wie hier beschrieben
sorgfältig verpackt, kann es zu Schäden kommen.
1
– Der Einführschlauch (hier zur Verdeutlichung rot
dargestellt) wird in der internen Aufbewahrungshaspel des
Koffers gelagert. Diese kann über den hier dargestellten
orangefarbenen Trichter erreicht werden. Den Einführschlauch
vor der Montage der Sonde und des Handgerätes installieren
und nach der Demontage der Sonde und des Handgerätes
wieder entfernen. Schleifen oder Knicke im Einführschlauch
unbedingt zuerst begradigen, bevor er in den Trichter
eingeführt wird. Bitte beachten, dass die drehstarre, gummierte
Verwindungsentlastungsbasis des Einführschlauchs durch den
gekrümmten Kofferdurchgang – wie hier dargestellt – geführt
werden muss.
Achtung: Vor der Verwendung des Kamerasystems
12
eine Objektivspitze oder den Kopfschutz installieren, um den Anschlussmechanismus der Spitze vor Beschädigung
zu schützen. Wenn keine Objektivspitze montiert ist, sollte der Kopfschutz aufgesetzt bleiben.
2
– Die Klemme in der abgebildeten Richtung montieren (Zusammenbau von Klemme und Befestigungsteil sind
links abgebildet)
3
– Netzteil/Ladegerät und Befestigungsteil werden in der Richtung der Aussparung eingelegt
4
– Vor der Installation des iQ im Koffer muss der Akku entnommen werden
5
– Stabilisierer
6
– Ein Gehäuse mit Spitzen (oder ein Reinigungsset) passt in diese Aussparung
7
– Greifer können alleine oder mit dem Stabilisierer verwendet werden, um bei der Ausrichtung der Kamera zu helfen.
05/2018
