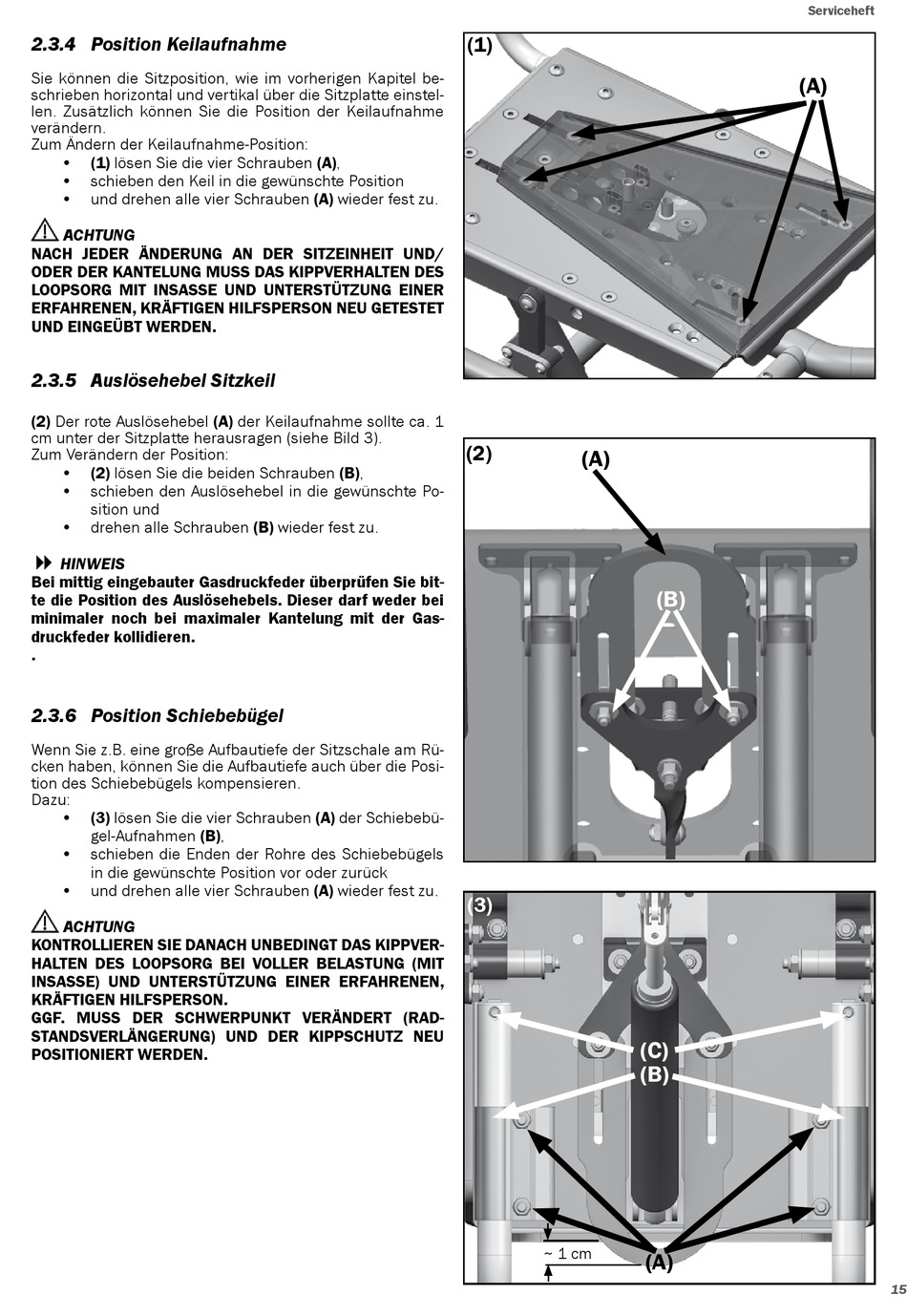

2.3.4 Position Keilaufnahme
Sie können die Sitzposition, wie im vorherigen Kapitel be-
schrieben horizontal und vertikal über die Sitzplatte einstel-
len. Zusätzlich können Sie die Position der Keilaufnahme
verändern.
Zum Ändern der Keilaufnahme-Position:
•
(1) lösen Sie die vier Schrauben (A),
•
schieben den Keil in die gewünschte Position
•
und drehen alle vier Schrauben (A) wieder fest zu.
ACHTUNG
NACH JEDER ÄNDERUNG AN DER SITZEINHEIT UND/
ODER DER KANTELUNG MUSS DAS KIPPVERHALTEN DES
LOOPSORG MIT INSASSE UND UNTERSTÜTZUNG EINER
ERFAHRENEN, KRÄFTIGEN HILFSPERSON NEU GETESTET
UND EINGEÜBT WERDEN.
2.3.5 Auslösehebel Sitzkeil
(2) Der rote Auslösehebel (A) der Keilaufnahme sollte ca. 1
cm unter der Sitzplatte herausragen (siehe Bild 3).
Zum Verändern der Position:
•
(2) lösen Sie die beiden Schrauben (B),
•
schieben den Auslösehebel in die gewünschte Po-
sition und
•
drehen alle Schrauben (B) wieder fest zu.
�
HINWEIS
Bei mittig eingebauter Gasdruckfeder überprüfen Sie bit-
te die Position des Auslösehebels. Dieser darf weder bei
minimaler noch bei maximaler Kantelung mit der Gas-
druckfeder kollidieren.
.
2.3.6 Position Schiebebügel
Wenn Sie z.B. eine große Aufbautiefe der Sitzschale am Rü-
cken haben, können Sie die Aufbautiefe auch über die Posi-
tion des Schiebebügels kompensieren.
Dazu:
•
(3) lösen Sie die vier Schrauben (A) der Schiebebü-
gel-Aufnahmen (B),
•
schieben die Enden der Rohre des Schiebebügels
in die gewünschte Position vor oder zurück
•
und drehen alle vier Schrauben (A) wieder fest zu.
ACHTUNG
KONTROLLIEREN SIE DANACH UNBEDINGT DAS KIPPVER-
HALTEN DES LOOPSORG BEI VOLLER BELASTUNG (MIT
INSASSE) UND UNTERSTÜTZUNG EINER ERFAHRENEN,
KRÄFTIGEN HILFSPERSON.
GGF. MUSS DER SCHWERPUNKT VERÄNDERT (RAD-
STANDSVERLÄNGERUNG) UND DER KIPPSCHUTZ NEU
POSITIONIERT WERDEN.
(1)
(2)
(A)
(3)
~ 1 cm
Serviceheft
(A)
(B)
(C)
(B)
(A)
