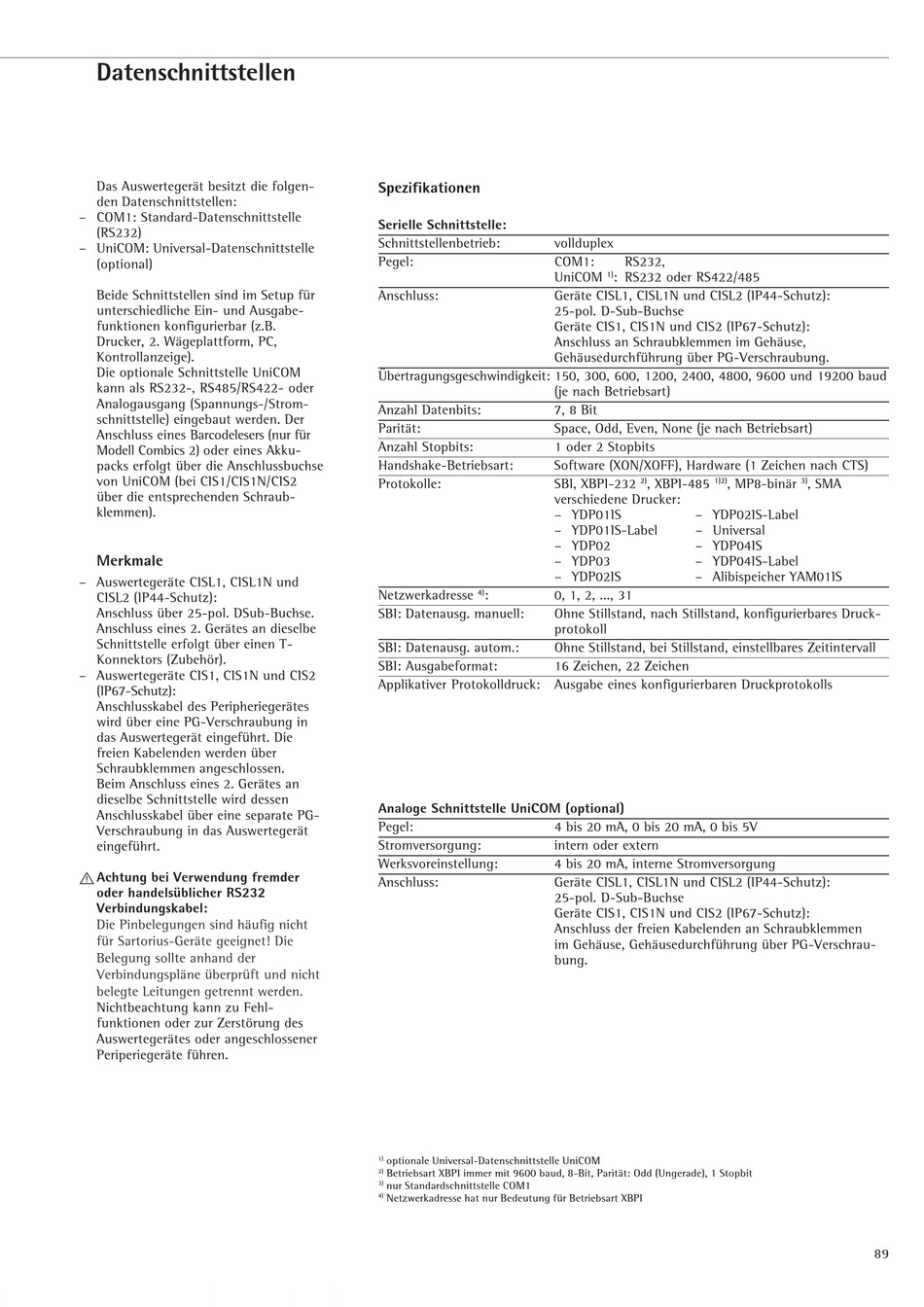

Datenschnittstellen

Das Auswertegerät besitzt die folgen-
den Datenschnittstellen:
– COM1: Standard-Datenschnittstelle
(RS232)
– UniCOM: Universal-Datenschnittstelle
(optional)
Beide Schnittstellen sind im Setup für
unterschiedliche Ein- und Ausgabe-
funktionen konfigurierbar (z.B.
Drucker, 2. Wägeplattform, PC,
Kontrollanzeige).
Die optionale Schnittstelle UniCOM
kann als RS232-, RS485/RS422- oder
Analogausgang (Spannungs-/Strom-
schnittstelle) eingebaut werden. Der
Anschluss eines Barcodelesers (nur für
Modell Combics 2) oder eines Akku-
packs erfolgt über die Anschlussbuchse
von UniCOM (bei CIS1/CIS1N/CIS2
über die entsprechenden Schraub-
klemmen).
Merkmale
– Auswertegeräte CISL1, CISL1N und
CISL2 (IP44-Schutz):
Anschluss über 25-pol. DSub-Buchse.
Anschluss eines 2. Gerätes an dieselbe
Schnittstelle erfolgt über einen T-
Konnektors (Zubehör).
– Auswertegeräte CIS1, CIS1N und CIS2
(IP67-Schutz):
Anschlusskabel des Peripheriegerätes
wird über eine PG-Verschraubung in
das Auswertegerät eingeführt. Die
freien Kabelenden werden über
Schraubklemmen angeschlossen.
Beim Anschluss eines 2. Gerätes an
dieselbe Schnittstelle wird dessen
Anschlusskabel über eine separate PG-
Verschraubung in das Auswertegerät
eingeführt.
! Achtung bei Verwendung fremder
oder handelsüblicher RS232
Verbindungskabel:
Die Pinbelegungen sind häufig nicht
für Sartorius-Geräte geeignet! Die
Belegung sollte anhand der
Verbindungspläne überprüft und nicht
belegte Leitungen getrennt werden.
Nichtbeachtung kann zu Fehl-
funktionen oder zur Zerstörung des
Auswertegerätes oder angeschlossener
Periperiegeräte führen.

Spezifikationen

Serielle Schnittstelle:
Schnittstellenbetrieb:
Pegel:
Anschluss:
Übertragungsgeschwindigkeit: 150, 300, 600, 1200, 2400, 4800, 9600 und 19200 baud
Anzahl Datenbits:
Parität:
Anzahl Stopbits:
Handshake-Betriebsart:
Protokolle:
4)
Netzwerkadresse :
SBI: Datenausg. manuell:
SBI: Datenausg. autom.:
SBI: Ausgabeformat:
Applikativer Protokolldruck: Ausgabe eines konfigurierbaren Druckprotokolls
Analoge Schnittstelle UniCOM (optional)
Pegel:
Stromversorgung:
Werksvoreinstellung:
Anschluss:
1)
optionale Universal-Datenschnittstelle UniCOM
2) Betriebsart XBPI immer mit 9600 baud, 8-Bit, Parität: Odd (Ungerade), 1 Stopbit
3) nur Standardschnittstelle COM1
4) Netzwerkadresse hat nur Bedeutung für Betriebsart XBPI
vollduplex
COM1: RS232,
UniCOM 1) : RS232 oder RS422/485
Geräte CISL1, CISL1N und CISL2 (IP44-Schutz):
25-pol. D-Sub-Buchse
Geräte CIS1, CIS1N und CIS2 (IP67-Schutz):
Anschluss an Schraubklemmen im Gehäuse,
Gehäusedurchführung über PG-Verschraubung.
(je nach Betriebsart)
7, 8 Bit
Space, Odd, Even, None (je nach Betriebsart)
1 oder 2 Stopbits
Software (XON/XOFF), Hardware (1 Zeichen nach CTS)
SBI, XBPI-232 2) , XBPI-485 1)2) , MP8-binär
verschiedene Drucker:
– YDP01IS – YDP02IS-Label
– YDP01IS-Label – Universal
– YDP02 – YDP04IS
– YDP03 – YDP04IS-Label
– YDP02IS – Alibispeicher YAM01IS
0, 1, 2, ..., 31
Ohne Stillstand, nach Stillstand, konfigurierbares Druck-
protokoll
Ohne Stillstand, bei Stillstand, einstellbares Zeitintervall
16 Zeichen, 22 Zeichen
4 bis 20 mA, 0 bis 20 mA, 0 bis 5V
intern oder extern
4 bis 20 mA, interne Stromversorgung
Geräte CISL1, CISL1N und CISL2 (IP44-Schutz):
25-pol. D-Sub-Buchse
Geräte CIS1, CIS1N und CIS2 (IP67-Schutz):
Anschluss der freien Kabelenden an Schraubklemmen
im Gehäuse, Gehäusedurchführung über PG-Verschrau-
bung.
3) , SMA
