Sartorius CISL1 Betriebsanleitung Seite 92

Datenschnittstellen
Modelle CIS1, CIS1N und CIS2
(IP67-Schutz):
Anschluss der freien Kabelenden
mittels Schraubklemmen im Gerät
Anschluss für Schnittstelle COM1:
11 12 13 14 15 16 17
1 2 3 4 5 6 7
Ansicht von oben
Klemmenbelegung
Nr. 1: Universaltaste
Nr. 2: Steuerausgang »set«
Nr. 3: Steuerausgang »größer«
Nr. 4: Steuerausgang »gleich«
Nr. 5: Steuerausgang »kleiner«
Nr. 6: Clear to Send (CTS)
Nr. 7: Datenausgang (TxD)
Nr. 8: Dateneingang (RxD)
Nr. 9: Data Terminal Ready (DTR)
Nr. 10: Masse intern (GND)
Nr. 11: Versorgung +15...25V
Nr. 12: Versorgung +15...25V
Nr. 13: Versorgung Masse (GND_LINE)
Nr. 14: Versorgung Masse (GND_LINE)
Nr. 15: +12 V für Drucker
Nr. 16: Reset-Ausgang
Nr. 17: +5 V
Nr. 18: +5 V
Nr. 19: Masse (GND)
Nr. 20: Masse (GND)
92

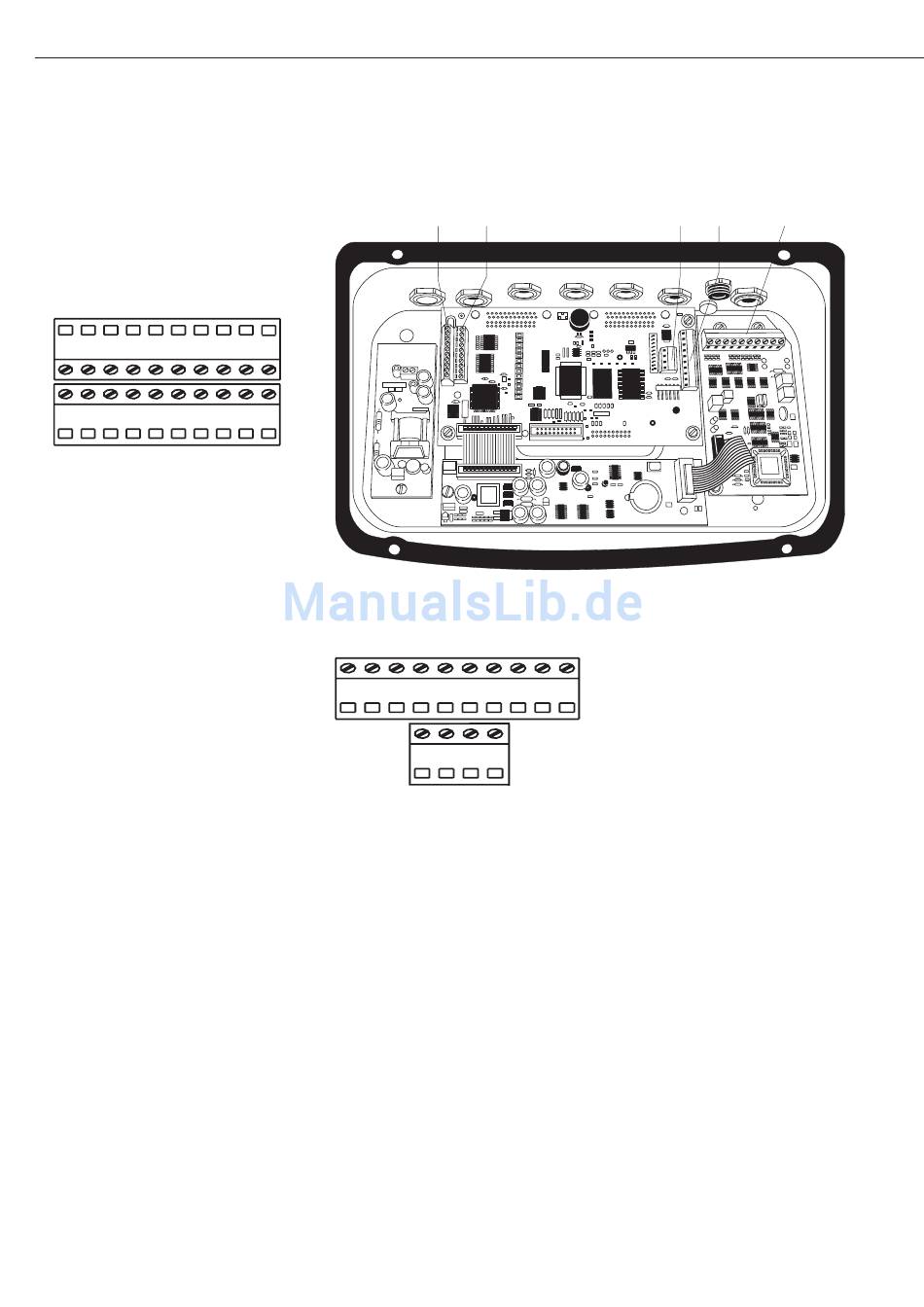

Modelle CIS1, CIS1N und CIS2:
Anschlussklemmen auf der Platine
COM1: 11-20
18 19
20
8 9 10
Anschluss 2. Schnittstelle: Anschluss externer Akku und Barcodeleser
(optionale Schnittstelle UniCOM nicht installiert):
1 2 3 4 5 6
Klemmenbelegung der 10er-Klemme
Nr. 1: nicht belegt *
Nr. 2: GND
Nr. 3: GND
Nr. 4: +5V Switch
Nr. 5: nicht belegt *
Nr. 6: Keyboard Clock
Nr. 7: Keyboard Data
Nr. 8: nicht belegt *
Nr. 9: nicht belegt *
Nr. 10: nicht belegt *
* Belegung je nach verwendeter UniCOM
1) nur für Modell Combics 2
2)
Signal vom Akkupack: Akku leer
3)
Abschalten des Akkupacks bei
Abschalten der Waage
1-10 UniCOM:
10
6 7 8 9
1 2 3 4
Anschluss
Wägeplattform
1- 4 1-10 (Seite 72)
1)
Klemmenbelegung der 4-er-Klemme
Nr. 1: Versorgung Masse (GND_LINE)
Nr. 2: Versorgung Akkupack
2)
Nr. 3: LOW_BATT
3)
Nr. 4: BATT_ON_OFF
