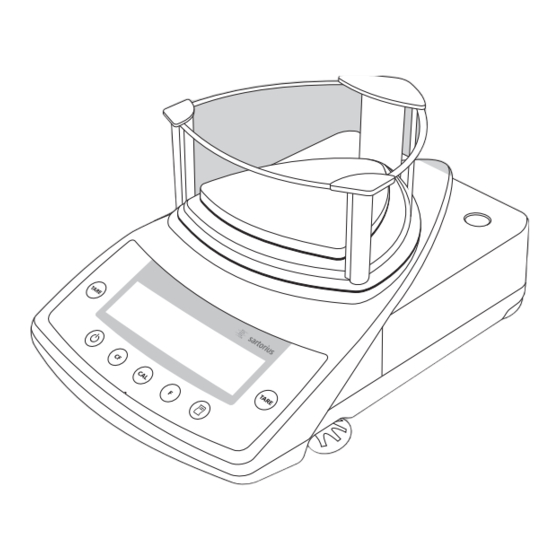

- Seite 1 Service Handbuch plus Sartorius Competence | Sartorius Gem CPA-, CP-, GC- und GP-Modelle Elektronische Halbmikro-, Analysen-, Präzisions- und Edelmetallwaagen WCP5002-d08061...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Neuerungen gegenüber CP Folgende CP-Modelle werden ersetzt durch CPA-Modelle: Wesentliches auf einen Blick Allgemeine Hinweise Transport: Batteriewechsel: Bauformen mit speziellen Wägesystemen Bauform 1 Bauform 2 Bauform 3 Bauform 4 Bauform 5 Hilfswerkzeuge und Gewichte 12 Handhabung und Bedienung Tastenfunktion CPA-Modell / CP-Modell Anzeigen von Hard- und Software-Version... -
Seite 3: Allgemeines
Allgemeines Neuerungen gegenüber CP Folgende CP-Modelle werden ersetzt durch CPA-Modelle: CP - Modell Nachfolger CPA CP64 CPA64 CP124S CPA124S CP224S CPA224S CP324S CPA324S CP225D CPA225D CP34000 CPA34000 CP4201 CPA5201 CP6201 CPA5201 CP8201 CPA8201 CP12001S CPA12001S CP16001S CPA16001S CP34001S CPA34001S CP622 CPA2202S CP2202S CPA2202... - Seite 4 Hinweis: Alle CPA-Modelle unterscheiden sich von den CP-Modellen durch eine neue Folie (siehe Seite 12). Die Analysenwaagen >CPA324S und CPA224S< haben ein monolithisches Wägesystem erhalten. Eich-Modelle: CP - Modell = Nachfolger CPA CP - Modell = Nachfolger CPA CP124S-ACE = CPA124S-PCE CP12001S-0CE = CPA12001S-0CE...
-
Seite 5: Wesentliches Auf Einen Blick
Wesentliches auf einen Blick Für Arbeiten an Sartorius Competence Waagen ist es ratsam, einen Service Kurs bei SARTORIUS zu besuchen. Von nicht autorisierten Reparaturversuchen ist abzusehen! Allgemeine Hinweise Transport: – Die CP/GC-Waage immer zuerst über Taste e ausschalten, erst nach ca. 10 Sekunden den Netzteilstecker abziehen. -
Seite 6: Bauformen Mit Speziellen Wägesystemen
Bauformen mit speziellen Wägesystemen Bauform 1 Wägesystem: Dehnungsmeßstreifen (DMS) (siehe rechts) CP622 AUT_4906.JPG CP_01b.eps Bauform 2 Wägesystem: Dehnungsmeßstreifen DMS (siehe rechts) CP8201, CP6201, CP4201, CP2201, GP8201 AUT_4910.JPG Wägesystem: CP_01.eps Winkelhebel(siehe unten rechts) CP4202S, CP3202S, CP3202P, CP2202S, GP5202, GP3202 AUT_4915.JPG... -
Seite 7: Bauform 3
Bauform 3 Wägesystem: Winkelhebel (siehe rechts) CP423S, CP323S, CP323P, CP153 AUT_5259.JPG Cp2_06.eps Wägesystem: Winkelhebel (siehe rechts) GC2502 AUT_5259.JPG Cp2_02.eps... -
Seite 8: Bauform 4
Bauform 4 Wägesystem: Monolith (siehe rechts) CP225D, CP324S, CP224S, CP124S, CP64, GC1603, GC803S, GC803P AUT_4920.JPG Cp2_01.eps Bauform 5 Wägesystem: Gabelhebel (siehe rechts) CP34001S, CP34001P, CP34000, CP16001S, CP12001S Cp2_11.eps AUT_5254.JPG... -
Seite 9: Hilfswerkzeuge Und Gewichte
Hilfswerkzeuge und Gewichte Achtung: Nach Entfernen der Siegelmarken (Garantieaufkleber) und Abschluß der “Servicearbeiten versiegeln Sie bitte die Waage mit Ihren Firmenaufkleber Beachten Sie bitte, daß neben dem richtigen Werkzeug auch ein stabiler und sauberer Arbeitsplatz notwendig ist, der frei von Vibrationen und Luftzug sein muß. - Seite 10 Zu Ihrem Standard Werkzeugen benötigen Sie zum Arbeiten an den Sartorius Competence Waagen folgende Gewichtssätze: Für Waagenmodell Genauigkeits- Gewicht Bestell-Nr.: klasse (OIML) in Gramm CP64 1x50 YCW4528 CP124S, GC803 S/P 1x100 YCW5128 CP323P, CP153 1x100 YCW5138 CP225D, CP224S 1x200 YCW5228...
- Seite 11 Für Waagenmodell Genauigkeits- Gewicht Bestell-Nr.: klasse (OIML) in Gramm CP34001S, CP34001P, CP16001S, CP12001S, CP34000 1x10000 YCW7138 Begleitende Literatur Betriebsanleitung Sartorius Competence Publication Nr. WCP6001-d04072...
-
Seite 12: Handhabung Und Bedienung
Handhabung und Bedienung Tastenfunktion CPA-Modell CP-Modell Position Bezeichnung Position Bezeichnung Wägeeinheiten Löschen (Clear Function) Tarieren Diese Taste wird als Abbruchtaste benutzt: Piktogramm für »GLP-Ausdruck aktiv« – Anwendungsprogramme beenden Piktogramm für »Drucken aktiv« – Kalibrier- oder Justiervorgänge abbrechen Anzeige: Belegter Speicher bei Ein-/Ausschalten: Schaltet die Anzeige ein oder aus. -
Seite 13: Anzeigen Von Hard- Und Software-Version
Anzeigen von Hard- und Software-Version – Die Waage mit der Taste e aus- und wieder einschalten. – Während des Aufleuchtens aller Anzeigesegmente (»Segment-Test«) muß kurz die Taste r gedrückt werden, es erscheint eine Anzeige nach neben- stehendem Muster. – Diese Anzeige bleibt im Waagendisplay für ca. 3 sec. stehen. Anz-007F.eps –... - Seite 14 Telefon (0551) 308-4440 Fax (0551) 308-4449 Internet: http://www.sartorius.com E-mail: Int.Service@Sartorius.com Copyright by Sartorius AG, Göttingen, BR Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Sartorius AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Sartorius AG vorbehalten.
- Seite 15 Service Handbuch | Kapitel 2 plus Sartorius Competence | Sartorius Gem CPA-, CP-, GC- und GP-Modelle Elektronische Halbmikro-, Analysen-, Präzisions- und Edelmetallwaagen WCP5102-d08061...
- Seite 16 1. Ecklastjustierung: vorne - hinten Inhaltsverzeichnis Linearitätsabgleich extern Servicekonzept für die LE- oder CPA-Waagen 2. Ecklastjustierung: rechts - links Neuerungen gegenüber BP: neue, unterschiedli- Kennwertjustierung che Gehäuseformen (siehe Übersicht Seite 6) Extern justieren Zugriffsverriegelungsschalter Linearitätsabgleich Waagenbetriebsmenü aufrufen und einstellen Linearitätsabgleich extern Menü...
- Seite 17 Linearität abgleichen Ecklastprüfung 54 Waagen mit monolithischen Wägesystem Ecklastprüfung und Ecklastjustierung Prüf- und Justierreihenfolge bei Waagen mit Ecklastkontrolle monolithischem Wägesystem Ecklastjustierung Prüfen des Überlastanschlags Position des Systems in der Waage Einstellen der Überlastanschläge Kennwertjustierung Prüfen der Reproduzierbarkeit (Standardabwei- Extern justieren chung) Liniarität Ecklastprüfung...
-
Seite 18: Servicekonzept Für Die Le- Oder Cpa-Waagen
Servicekonzept für die LE- oder CPA-Waagen Gültig bis auf Widerruf – Alle Justierungen für Inbetriebnahme und Überprüfungen sind gemäß Betriebsanleitung durchzuführen – Qualitätsmängel o Melden Sie alle eventuell auftretenden Qualitätsmängel sofort an die Qualitätsabteilung (WQM) – Defekte Waagen o Garantie •... - Seite 19 Neuerungen gegenüber BP: neue, unterschiedliche Gehäuseformen (siehe Übersicht Seite 6) Vorgehensweise: Waage überprüfen 1. Prüfen der Reproduzierbarkeit “Waage mit DMS-System (Standardabweichung siehe Seite 37) “Waage mit Winkelhebel-System (Standardabweichung siehe Seite 46) “Waage mit monolithischem Wägesystem (Standardabweichung siehe Seite “Waage mit Gabelhebelsystem (Standardabweichung siehe Seite 68) 2.
- Seite 20 BPI-Modus aufrufen/ Nur vor Arbeiten mit dem SARTOCAS-Programm oder PSION; für die Justierung/ Schreibschutz aufheben Linearisierung und einen Datensatz beim Platinentausch zu programmieren. “ Schreibschutz setzen nach Arbeiten mit dem SARTOCAS-Programm oder PSION muß immer abschlie- ßend die „Close“ Funktion (zurücksetzen von BPI in SBI) durchgeführt werden, da sonst der Schreibschutz nicht gesetzt wird, und der BPI-Mode erhalten bleibt (siehe Seite 23).
- Seite 21 Ecklasteinstellung – bei DMS, Winkelhebelsystem und Doppelwinkelsystemen durch Feilen bei monolithischen Wägesystemen mit Justierschrauben durchführen Wägesysteme – DMS bei niedrigauflösenden Waagen, Doppelwinkelsystem und Gabelhebelsystem bei höher auflösenden Präzisionswaagen Monolithische Wägesysteme bei Analysenwaagen Kennwertjustierung – mit externen Gewichten bei nichteichfähigen Präzisionswaagen –...
- Seite 22 Zugriffsverriegelungsschalter Der Zugriffsverriegelungsschalter (2) befindet sich auf der Rückseite der Waage. Bei den Modellen CP622, CP4202S, CP3202S, CP3202P, CP2202S, GP5202, GP3202, CP8201, CP6201, CP4201, CP2201, GP8201, CP423S, CP323S, CP323P, CP153, GC2502, CP324S, CP224S, CP124S, CP64, GC1603, GC803S, GC803P ist die linke Öffnung für den Zugriffsverriegelungsschalter (2) vorgese- hen (siehe Bild links).
- Seite 23 Achtung! Den Zugriffsverriegelungsschalter (siehe links) in linker Stellung lassen, nur bei Eichmodellen betätigen! Er hat in Abhängigkeit der Modelle (Eiche oder Standard) zwei Funktionen. CP_bpi_sch.eps 1. Er erlaubt im geöffneten Zustand und der Menüeinstellung » 1 9 7 « die externe Kennwertjustierung bei eichfähigen Waagen.
-
Seite 24: Waagenbetriebsmenü Aufrufen Und Einstellen
Waagenbetriebsmenü aufrufen und einstellen Aufrufen mit den Tasten »e« »t«: – Die Waage mit der Taste e aus- und wieder einschalten. – Während des Funktionstest muß kurz die Taste t gedrückt werden. – In der Anzeige erscheint »1«. Hinweis: Anz-001F.eps Erscheint »... -
Seite 25: Menü Verlassen Ohne Zu Speichern
– Die Anwahl der gewünschten Menü-Ebene (1. St. - 2. St. - 3. St.) erfolgt umlaufend (1. St., 2. St., 3. St., 1. St..) mit der Taste p. Anz-03-F.eps Ändern und Abspeichern mit der »t« Taste: – Zur Bestätigung der gewünschten Einstellung muß eine Taste t kurz gedrückt werden, hinter dem Code erscheint das »°«... -
Seite 26: Waagenbetriebsmenü-Einstellung (Rel Bac 13.44 Version)
Waagenbetriebsmenü-Einstellung (Rel BAC 13.44 Version) Menü 1 Wägen Autozero 1 6 1 o Eingeschaltet Filteranpassung 1 6 2 Ausgeschaltet 1 1 1 Sehr ruhige Umgebung 1 1 2 o Ruhige Umgebung Gewichtseinheit 1 1 1 3 Unruhige Umgebung 1 7 1 Gramm (Anzeige: o)* 1 1 4 Sehr unruhige Umgebung... - Seite 27 Anzeigeauflösung 1 Menü 2 Anwendungsprogramme 1 8 1 o Alle Stellen Programmwahl 1 8 5 Reduziert um 1 Stelle * 2 1 1 o Grundfunktion Wägen Funktion der Taste q 2 1 2 Einheit wechseln 2 1 4 Zählen 1 9 1 o Extern Kal./Justieren 2 1 5 Prozentwägen...
- Seite 28 3 1 15 Tael China* Start Tierwägen 3 1 16 Momme* 3 8 1 Start manuell 3 1 17 Karat* 3 8 2 o Start automatisch 3 1 18 Tola* Menü 4 Anwendungsparameter Zählen 3 1 19 Baht* Autom. Referenzoptimierung 3 1 20 Mesghal* 4 1 1...
- Seite 29 Anzahl Stopbits Abbruch des autom. Druckens 5 3 1 o 1 Stopbit Abbruch mit Taste r 6 2 1 5 3 2 2 Stopbits 6 2 2 o Abbruch nicht möglich Handshake Betriebsart Zeitabhängiges autom. Drucken 5 4 1 Software-Handshake 6 3 1 o 1 Anzeigezyklus 5 4 2...
- Seite 30 Ausdruck bei Programm Netto-Total Einschalten der Waage 7 3 1 o Autom. Ausdruck letzter Nettowert 8 5 1 o Aus (Off)/ein/Stand-by 7 3 2 Autom. Ausdruck des Tarawertes 8 5 3 Stand-by/ein 8 5 4 Automatisch ein ) = Werksvoreinstellung Menü...
-
Seite 31: Funktion Service-Bpi-Taster
Öffnung für den BPI-Taster (1) vorgesehen (siehe Bild links). Hinweis: “Um CAS-Programme (ab Vers.1.44) oder dem SARTORIUS MC1 Server (ab Version 4.9) benutzen zu können, muß die Waage in den BPI- Mode (= Binary Prozessor Interface - Modus) gesetzt werden (z.B. um Aut_4765.jpg / CP_bpi_t_sch.eps... - Seite 32 Personal-Computer, oder dem Psion-Server (ab Vers. 4.9) im BPI-Modus zu arbeiten. Achtung!Nach dem Arbeiten im BPI-Modus muß unbedingt der Schreib- schutz wieder (mit SARTOCAS-Programm für SARTORIUS MC1-Server (ab Version 4.9)) gesetzt werden, damit die Waage in das Standard-Datenaus- gabeprotokoll (SBI-Modus = Sartorius Balance Interface) zurückkehrt.
-
Seite 33: Prüfen Und Justieren Der Waagen Mit Dms-System
Sie sie nach der Libelle aus und lassen die Waage (je nach Modell 30- 60 Minuten) warmlaufen. Justieren Sie die Waage auf diesem Platz. Hinweis: Die im folgenden beschriebenen Prüfungen entsprechen den Sartorius-Arbeits- anweisungen WKD-037-02 und WKD-038-02. Diesen entsprechen auch den angegebenen Justierdaten in diesem Service-Handbuch. -
Seite 34: Einstellen Des Überlastanschlags
Einstellen des Überlastanschlags Einstellen der Überlastanschläge ist nur nötig bei mechanischer Beschädigung oder nach Tausch des Lastaufnehmers! Nach Öffnen der Waage (siehe Seite 20) ggf. die Last-Platte vom Wäge- system abschrauben. Ist eine Last-Platte vorhanden, müssen diese beiden Schrauben (A) entfernen werden um Zugang zum DMS zu bekommen. waagenplatte_b.jpg Beide Überlastschrauben (B) so einstellen, daß... -
Seite 35: Nullpunkt-Offset-Abgleich
Nullpunkt-Offset-Abgleich Offset-Einstellung paßt das Wägesystem an den internen ACD-Wandler an. Die Wandleranpassung kann erforderlich sein: – nach dem Tausch der DMS-Meßfeder – nach dem Tausch der Hauptplatine – wenn die Empfindlichkeit der Waage nicht justiert werden kann (auch nicht mit der Service-Software) und es zur Fehlermeldung „Err 02“ kommt Aut_5027.jpg Es gibt zwei Möglichkeiten den Wandler anzupassen: mit einem DVM... -
Seite 36: 36 2. Abgleich Mit Der Service-Software (Sartocas / Psion)
Achtung! Nach dem Abgleich muss die Ausgangsspannung zwischen –250mV und – 650mV liegen! Nach einem Platinentausch muss der eventuell vorhandene Abgleichwider- stand (R) auf die neue Platine übernommen werden. Umess (V) (Lötbrücken sind offen) –0,212...+0,153 schliessen offen offen +0,153...+0,518 offen schliessen offen +0,518...+0,883... -
Seite 37: Reproduzierbarkeit / Ecklast
Reproduzierbarkeit / Ecklast Prüfung der Reproduzierbarkeit (Standardabweichung) – Das Prüfgewicht wird aus dem „Justierdatenblatt“ (siehe Seite 82-83) ent- nommen. – Waagschale entlasten und Waage mit der Taste t tarieren. – Das Prüfgewicht mittig auf der Waagschale plazieren. – Anzeigewert notieren. –... -
Seite 38: Ecklastprüfung Und Ecklastjustierung
Ecklastprüfung und Ecklastjustierung Achtung: Größere Ecklastabweichungen beeinflussen die Reproduzierbarkeit des Wäge- systems! Die OIML Richtlinie R76-1 beschreibt die Ecklastprüfung für rechteckige, runde und auch dreieckige Waagschalen so, dass das Prüfgewicht auf jeweils 1/4 der Waagschalenfläche aufzubringen ist. Für die dreieckigen Waagschalen sind die Positionen der Gewichtsauflage in den nebenstehenden Bildern dargestellt. -
Seite 39: Ecklastjustiervorgang (Dms)
Ecklastjustiervorgang (DMS) Hinweis: Nach dem Justieren der Ecklast müssen Kennwert und Linearität überprüft und ggf. justiert werden. Bei den Modellen CP2201, CP4201, CP6201, CP8201, GP8201 wird die Ecklast durch Feilen in den Dünnstellen justiert. Bis auf weiteres wird dazu der Waagschalenträger abgenommen. Bei Folge- modellen kann diese Justage durch Langlöcher im Waagschalenträger mit einer abgewinkelten Rundfeile durchgeführt werden. -
Seite 40: 40 1. Ecklastjustierung: Vorne - Hinten
1. Ecklastjustierung: vorne - hinten Negative Abweichung vorne: – An den Kanten der oberen Dünnstelle gleichmäßig links und rechts nach Waagschale innen feilen. Es entstehen kleine, sich nach innen verjüngende, Flächen in rechts der Dünnstelle „A“ links hinten vorne dmsCPa-d.eps Negative Abweichung hinten: Waagschale rechts... -
Seite 41: Linearitätsabgleich Extern
Linearitätsabgleich extern 2. Ecklastjustierung: rechts - links Negative Abweichung rechts: Waagschale rechts – An den Kanten der oberen Dünnstellen gleichmäßig vorne oder (und) hinten innen feilen. Es entstehen kleine, sich nach innen verjüngende, Flächen in links hinten den Dünnstellen „C“ vorne dmsCPc-d.eps Negative Abweichung links:... -
Seite 42: Kennwertjustierung
“Das externe Justieren kann auf verschiedenen Wegen durchgeführt werden. Nur kalibrierte Gewichte verwenden! 1. Wie in diesem Handbuch beschrieben, 2. oder mit dem Sartorius MC1-Server (ab Version 4.9) oder dem SARTOCAS- Programm für Personal-Computer und Laptop). – Sicherstellen, daß im Waagenbetriebsmenü der Code “»1 9 1 - externes Justieren frei«... - Seite 43 Die Waage akzeptiert nur einen Gewichtswert, der innerhalb einer Toleranz von ca. 2% des Sollwertes liegt. Größere Abweichungen können nur mit dem SARTORIUS MC1-Server korrigiert werden. – Das erforderliche Gewicht (z.B. 2000g/F2) mittig auf die Waagschale stellen und den Windschutz schließen.
-
Seite 44: Linearitätsabgleich
– Sind die Abweichungen größer als die zulässige Toleranz, so ist ein Linearitätsabgleich erforderlich. Linearität abgleichen Achtung! Die CP-Waagen können nur mit dem SARTORIUS-MC1-Server (ab Version 4.9) linearisiert werden oder mit dem SARTOCAS-Programm. – Aktivieren des BPI-Modes (siehe Seite 31). – Linearitätsabgleich mit SARTORIUS-MC1-Server (ab Version 4.9) durchführen oder mit dem SARTOCAS-Programm für Personal Computer... -
Seite 45: Prüfen Und Justieren Der Waagen Mit Winkelhebel-System
Sie sie nach der Libelle aus und lassen die Waage (je nach Modell 30-60 Minuten) warmlaufen. Justieren Sie die Waage auf diesem Platz. Hinweis: Die im folgenden beschriebenen Prüfungen entsprechen den Sartorius-Arbeits- anweisungen WKD-037-02 und WKD-038-02. Diesen entsprechen auch den angegebenen Justierdaten in diesem Service-Handbuch. -
Seite 46: Prüfen Der Reproduzierbarkeit (Standardabweichung)
Prüfen der Reproduzierbarkeit (Standardabweichung) – Das zu verwendende Prüfgewicht ist aus dem „Justierdatenblatt“ (siehe Seite 82-83) zu entnehmen. – Waagschale entlasten und Waage mit der Taste t tarieren. – Das Prüfgewicht mittig auf der Waagschale plazieren. – Anzeigewert notieren. – Vorgehensweise fünf mal wiederholen. –... -
Seite 47: Ecklastprüfung
Ecklastprüfung Ecklastprüfung und Ecklastjustierung Achtung: Größere Ecklastabweichungen beeinflussen die Reproduzierbarkeit des Wägesystems! Die OIML Richtlinie R76-1 beschreibt die Ecklastprüfung für rechteckige, runde und auch dreieckige Waagschalen so, dass das Prüfgewicht auf jeweils 1/4 der Waagschalenfläche aufzubringen ist. Für die dreieckigen Waagschalen sind die Positionen der Gewichtsauflage in den nebenstehenden Bildern dargestellt. - Seite 48 Ecklastkontrolle Hinweis: Die Daten für Ecklastprüfgewicht und Toleranz werden dem Justierdatenblatt entnommen (siehe Seite 82-83). CP - Waagen mit Windschutz und dreieckiger – Waagschale Modelle: CP423S, CP323S, CP323P, CP153, GC2502 – Ecklastprüfgewicht auf Pos. 1 der Waagschale setzen und die Waage mit der Taste t tarieren.
-
Seite 49: Ecklast Justierung
Ecklast justierung Ecklastjustiervorgang (Winkelhebelsystem) Hinweis: Nach dem Justieren der Ecklast müssen Kennwert und Linearität überprüft und ggf. justiert werden. Bei den Modellen CP4202S, CP3202S, CP3202P, CP2202S, GP5202, GP3202,“CP153, CP323S, CP323P, CP423S, GC2502 muss der Ecklastfehler durch vorsichtiges Feilen an den entsprechen Dünnstellen der oberen Lenker justiert werden. - Seite 50 Position des Systems in der Waage Ansicht Ecklastfehler: Ansicht Seitenansicht vom System Feilposition: Feilposition: Feilposition: Feilposition: Oben Hinten-Links- Hinten-Links- Hinten-Rechts- Hinten-Rechts- Oben Unten Unten Oben Unten Ansicht Feilpositionen: Feilpositionen: Feilpositionen: Feilpositionen: Hinten-Rechts Hinten-Rechts Hinten-Rechts-Oben Hinten-Rechts-Unt. oder oder Links-Oben Links-Unten Hinten-Links-Unten Hint.-Links-Oben...
- Seite 51 “Das externe Justieren kann auf verschiedenen Wegen durchgeführt werden. Nur kalibrierte Gewichte verwenden! 1. Wie in diesem Handbuch beschrieben, 2. oder mit dem Sartorius MC1-Server (ab Version 4.4) oder dem SARTOCAS- Programm für Personal-Computer und Laptop). – Sicherstellen, daß im Waagenbetriebsmenü der Code “»1 9 1 - externes Justieren frei«...
- Seite 52 Die Waage akzeptiert nur einen Gewichtswert, der innerhalb einer Toleranz von ca. 2% des Sollwertes liegt. Größere Abweichungen können nur mit dem SARTORIUS MC1-Server korrigiert werden. – Das erforderliche Gewicht (z.B. 200g/E2) (Modelabhängig z.B. CP423S) mittig auf die Waagschale stellen und den Windschutz schließen.
- Seite 53 – Sind die Abweichungen größer als die zulässige Toleranz, so ist ein Linearitätsabgleich erforderlich. Linearität abgleichen Achtung! Diese Waagen können nur mit dem SARTORIUS-MC1-Server (ab Version 4.9) linearisiert werden oder mit dem SARTOCAS-Programm. – Aktivieren des BPI-Modes (siehe Seite 31). – Linearitätsabgleich mit SARTORIUS-MC1-Server (ab Version 4.9) durchführen oder mit dem SARTOCAS-Programm für Personal Computer und...
-
Seite 54: Waagen Mit Monolithischen Wägesystem
Sie sie nach der Libelle aus und lassen die Analysenwaage 4h-24h warmlaufen. Justieren Sie die Waage auf diesem Platz. Hinweis: Die im folgenden beschriebenen Prüfungen entsprechen den Sartorius-Arbeits- anweisungen WKD-037-02 und WKD-038-02. Diesen entsprechen auch den angegebenen Justierdaten in diesem Service-Handbuch. Prüfen und justieren Sie falls notwendig: Überlastanschlag... - Seite 55 Prüfen des Überlastanschlags Hinweis: Überlastanschlag braucht nicht mehr beim monolithischem Wägesystem kon- trolliert werden. Einstellen der Überlastanschläge Einstellen der Überlastanschläge ist nicht mehr nötig. Werden vom Werk aus eingestellt und justiert. Prüfen der Reproduzierbarkeit (Standardabweichung) – Das Prüfgewicht wird aus dem „Justierdatenblatt“ (siehe Seite 82-83) ent- nommen.
- Seite 56 Ecklastprüfung Ecklastprüfung und Ecklastjustierung Achtung: Größere Ecklastabweichungen beeinflussen die Reproduzierbarkeit des Wäge- systems! Die OIML Richtlinie R76-1 beschreibt die Ecklastprüfung für rechteckige, runde und auch dreieckige Waagschalen so, dass das Prüfgewicht auf jeweils 1/4 der Waagschalenfläche aufzubringen ist. Für die dreieckigen Waagschalen sind die Positionen der Gewichtsauflage in den nebenstehenden Bildern dargestellt.
-
Seite 57: Ecklastjustierung (Monolithisches System)
Ecklastjustierung (Monolithisches System) Ecklastfehler werden durch eine 3-Punktjustage ermittelt. Bei der 3-Punkt- justage wird der grösstmögliche Ecklastfehler der Waage aufgezeigt. Hinweis: Zum Justieren der Ecklast muss die Waage geöffnet werden. – Waagschale und Windschutzring entfernen – Verschluss vom Windschutz öffnen und den Windschutz vorsichtig abneh- schliessen öffnen –... - Seite 58 3-Punktjustage – Beim Justieren der Ecklast muss eine Abdeckung über das System gestellt werden – Die Ecklast wird durch die beiden Justierschrauben eingestellt – Ecklastprüfgewicht auf Pos. A der Waagschale setzen und die Waage mit t tarieren. – Prüfgewicht nacheinander auf die Pos. B und C setzen und bei Stillstand den jeweiligen Anzeigewert notieren Taste t –...
- Seite 59 Achtung! Beim Zusammenbau das interne Datenkabel nicht beschädigen! – Waagenoberteil so einsetzen (etwas schräg) das die beiden Halter (unter der Tastatur) in die beiden Schrauben (im vorderen Bereich des Waagenbodens) schliessen öffnen einrasten – Waagenoberteil erst vorsichtig nach Vorne schieben und dann leicht nach Unten drücken –...
- Seite 60 1. Wie in diesem Handbuch beschrieben, Bei Eiche 1 9 7 und Schalter offen! 2. oder mit dem Sartorius MC1-Server (ab Version 4.9) oder dem SARTOCAS Programm für Personal-Computer und Laptop). – Sicherstellen, daß im Waagenbetriebsmenü der Code “»1 9 1 - externes Justieren frei«...
-
Seite 61: Internes Justiergewicht Überschreiben
Die Waage muß betriebswarm sein (4 - 24 Stunden)! Hinweis: Das Überschreiben des internes Justiergewicht kann auf verschiedenen Wegen bei CP Waagen durchgeführt werden. 1. Wie in diesem Handbuch beschrieben, 2. oder mit dem Sartorius MC1-Server (ab Version 4.9) oder dem SARTOCAS Programm für Personal-Computer und Laptop). - Seite 62 – Sicherstellen, daß im Waagenbetriebsmenü der Code »1 9 3 - internes Justieren frei« eingestellt ist (siehe Seite 26 »Waagenbetriebsmenü Einstellungen«). Anz-17-F.eps Links – Den Zugriffsverriegelungsschalter nach links schieben. Dieser ist zugänglich Rechts offen durch eine Öffnung hinten an der Waage. geschlossen –...
- Seite 63 Interne Kennwertjustierung – Sicherstellen, daß im Waagenbetriebsmenü der Code »1 9 3 - internes Justieren frei« eingestellt ist (siehe Seite 26 Waagenbetriebsmenü). – Waage ggf. mit der Taste t tarieren und zum Aufruf der Justierroutine die Taste q drücken. Anz-17-F.eps Anz-10-F.eps –...
-
Seite 64: Linearität
– Sind die Abweichungen größer als die zulässige Toleranz, so ist ein Linearitätsabgleich erforderlich. Linearität abgleichen Achtung! Die CP-Waagen können mit dem SARTORIUS-MC1-Server (ab Version 4.9) linearisiert werden oder mit dem SARTOCAS-Programm. – Aktivieren des BPI-Modes (siehe Seite 31). – Linearitätsabgleich mit SARTORIUS-MC1-Server (ab Version 4.9) durchfüh ren oder mit dem SARTOCAS-Programm (Version ab 1.44) für Personal... - Seite 65 Nicht vergessen, nach den Arbeiten im BPI-Mode den Schreibschutz zu setzen, damit die Waage in das Standard - Datenausgabeprotokoll (SBI-Mode) zurückkehrt und Peripheriegeräte anschließbar sind. Hinweis: (SBI-Mode = Sartorius Balance Interface - Modus) (BPI-Mode = Binary Prozessor Interface - Modus)
-
Seite 66: Internes Linearitätsgewicht Überschreiben
Das Überschreiben des internes Justiergewicht kann auf verschiedenen Wegen bei CP-Waagen durchgeführt werden. 1. Wie in diesem Handbuch beschrieben, 2. mit dem Sartorius MC1-Server (ab Version 4.9) 3. oder mit dem SARTOCAS-Programm (Version ab 1.44) für Personal- Computer und Laptop. - Seite 67 – Die internen Linearitätsgewichte werden motorisch aufgelegt und wieder abgehoben, dabei wird der Gewichtswert in das prozessorinterne EEPROM Links übernommen, anschließend erfolgt der Rücksprung in den normalen Wäge geschlossen betrieb. – Nach Beendigung der Linearisierungsroutine den Code »1 9 6« wieder auf “»1 9 3«...
-
Seite 68: Waagen Mit Gabelhebel-System
Sie sie nach der Libelle aus und lassen die Waage (je nach Modell 30- 60 Minuten) warmlaufen. Justieren Sie die Waage auf diesem Platz. Hinweis: Die im folgenden beschriebenen Prüfungen entsprechen den Sartorius-Arbeits- anweisungen WKD-037-02. Diesen entsprechen auch den angegebenen Justier- daten in diesem Service-Handbuch. Prüfen und justieren Sie falls notwendig: 1. -
Seite 69: Einstellen Der Überlastanschläge
Einstellen der Überlastanschläge Einstellen der Überlastanschläge ist nicht mehr nötig. Diese werden im Werk eingestellt und justiert. Prüfen der Reproduzierbarkeit (Standardabweichung) – Das Prüfgewicht wird aus dem „Justierdatenblatt“ (siehe Seite 82-83) ent- nommen. – Waagschale entlasten und Waage mit der Taste t tarieren. –... - Seite 70 Ecklastprüfung Ecklastprüfung und Ecklastjustierung Achtung: Größere Ecklastabweichungen beeinflussen die Reproduzierbarkeit des Wäge- systems! Die OIML Richtlinie R76-1 beschreibt die Ecklastprüfung für rechteckige, runde und auch dreieckige Waagschalen so, dass das Prüfgewicht auf jeweils 1/4 der Waagschalenfläche aufzubringen ist. Für die dreieckigen Waagschalen sind die Positionen der Gewichtsauflage in den nebenstehenden Bildern dargestellt.
- Seite 71 Ecklastjustierung Ecklastfehler müssen durch vorsichtiges Feilen an den entsprechen Dünnstellen der oberen Lenker justiert werden. Um das Justierergebnis nicht zu verfälschen, einige Sekunden nach dem Feilen warten, damit die Dünnstelle "abkühlen" kann. Achtung! Nach dem vorsichtigen Abnehmen der Abdeckung, wird die Ecklast an den hinteren und vorderen Dünnstellen mit abgewinkelten Feilen justiert.
- Seite 72 Ecklastfehler: Ansicht Feilposition: Feilposition: Feilposition: Feilposition: Seitenansicht vom System Hinten-Links Vorne-Rechts Vorne-Links Hinten-Rechts Ansicht Ecklastfehler: Gabel1.tif Feilpositionen: Feilpositionen: Feilpositionen: Feilpositionen: Hinten Vorne Rechts Links Rechts und links Rechts und links Vorne und Hinten Vorne und Hinten...
- Seite 73 Das externe Justieren kann auf verschiedenen Wegen durchgeführt werden. Nur kalibrierte Gewichte verwenden! 1. Wie in diesem Handbuch beschrieben, 2. oder mit dem Sartorius MC1-Server (ab Version 4.9) oder dem SARTOCAS Programm für Personal-Computer und Laptop). – Sicherstellen, daß im Waagenbetriebsmenü der Code “»1 9 1 - externes Justieren frei«...
- Seite 74 Die Waage akzeptiert nur einen Gewichtswert, der innerhalb einer Toleranz von ca. 2% des Sollwertes liegt. Größere Abweichungen können nur mit dem SARTORIUS MC1-Server korrigiert werden. – Das erforderliche Gewicht (z.B. 10Kg/F1) mittig auf die Waagschale stellen. – Nach der Übernahme des Gewichtswertes erfolgt der Rücksprung* in den normalen Wägebetrieb.
-
Seite 75: Linearität Abgleichen
– Sind die Abweichungen größer als die zulässige Toleranz, so ist ein Linearitätsabgleich erforderlich. Linearität abgleichen Achtung! Diese Waagen können nur mit dem SARTORIUS-MC1-Server (ab Version 4.9) linearisiert werden oder mit dem SARTOCAS-Programm (ab Version 1.44). – Aktivieren des BPI-Modes (siehe Seite 31). – Linearitätsabgleich mit SARTORIUS-MC1-Server (ab Version 4.9) durchführen oder mit dem SARTOCAS-Programm für Personal Computer... -
Seite 76: Fehlermeldungen
Bei Waagen ohne Gewichtschaltung überprüfen Sie das Menü, die Punkte »1 9 3« und »1 9 4« müssen ausgeblen- det sein, ggf. Datensatz mit dem » SARTORIUS MC1-Server 4.9« überschreiben. Err 10 »Tare«-Taste gesperrt bei belegtem Tara2 - Die Tara - Funktionen sind gegeneinander verriegelt, erst Speicher. - Seite 77 »SARTORIUS MC1 Server 4.9« geschehen. (Menü-Reset »9 - 1« Err 50 Bereichsüberschreitung des Temperatur- TK Abgleich mit dem »SARTORIUS MC1 Server« durchfüh- kompensations-Wandlers, das Meßergebnis der ren. Reicht diese Maßnahme nicht aus, entsprechend der TK-Schaltung liegt außerhalb der Toleranz.
- Seite 78 Err 237 EEPROM Prüfsummenfehler im Linearitäts- bereich; die Waage wurde noch nicht Den fehlerhaften Datensatz mit dem linearisiert oder die Daten im internen EEPROM »SARTORIUS MC1 SERVER 4.9« überschreiben. des Waagenprozessors (AOC) sind fehlerhaft. Danach muß ein »Linearitätsabgleich« und »Extern justie- ren« durchführt werden.
- Seite 79 Fehler- Bedeutung Abhilfe code Err 241 EEPROM Prüfsummenfehler im Festbereich; die Den fehlerhaften Datensatz mit dem »SARTORIUS MC1 Daten für das Waagenbetriebsmenü im internen SERVER 4.9« überschreiben. Bleibt der Fehler danach EEPROM des Waagenprozessors (AOC) sind bestehen, führen Sie einen »Tausch der Hauptplatine«...
- Seite 80 Fehler- Bedeutung Abhilfe code Wägebereich ist unterschritten; die Waagschale Sicherstellen, daß kein Bedienfehler vorliegt. Tritt der liegt nicht auf, die Waage wurde falsch justiert Fehler weiterhin auf, »Extern justieren«, bzw. ein »Vorlast- oder die Vorlast falsch abgeglichen. abgleich« durchgeführen. Eventuell Wägesystem bzw. Hauptplatine tauschen. Wägebereich ist überschritten;...
- Seite 82 Service Justierdaten Seite 1 Linearität Reproduzierbarkeit Ecklast Kennwertgenauigkeit Zulässige Zulässige Zulässige Zulässige Wäge- Ables- Taralast Justier- Prüflast Modell Prüflast Toleranz Prüflast Toleranz Prüflast Toleranz Toleranz ppm/K bereich barkeit gewicht (±) (±) (±) 0,002 0,006 0,008 CP26P 20 g 0,004 mg 20 g 0,02 mg F1 20 g...
- Seite 83 Service Justierdaten Seite 2 Linearität Reproduzierbarkeit Ecklast Kennwertgenauigkeit Zulässige Zulässige Zulässige Zulässige Wäge- Ables- Taralast Justier- Prüflast Prüflast Prüflast Prüflast Modell Toleranz Toleranz Toleranz Toleranz ppm/K bereich barkeit gewicht (±) (±) (±) 1500 0,01 1500/3000/4 CPA6202P 1000 g 0,01 1000 g 0,06 g F1 5000 g...
- Seite 84 Service Justierdaten Seite 3 Kennwertgenauigkeit Linearität Reproduzierbarkeit Ecklast Zulässige Zulässige Zulässige Zulässige Wäge- Ables- Justier- Taralast Prüflast ppm/ Model Prüflast Toleranz Prüflast Toleranz Prüflast Toleranz Toleranz bereich barkeit gewicht (±) (±) (±) CP124S 121 g 0,1 mg 100 g 0,1 mg 100 g 0,4 mg E2 intern...
- Seite 85 Service Justierdaten Seite 4 Kennwertgenauigkeit Linearität Reproduzierbarkeit Ecklast Zulässige Zulässige Zulässige Zulässige Wäge- Ables- Justier- Taralast Prüflast ppm/ Model Prüflast Toleranz Prüflast Toleranz Prüflast Toleranz Toleranz bereich barkeit gewicht (±) (±) (±) CP124S 121 g 0,1 mg 100 g 0,1 mg 100 g 0,4 mg E2 intern...
- Seite 86 Ecklastschablone für: CP622 CPA5202S-DS, CPA2202S-DS Waagschale1.tif...
- Seite 87 Ecklastschablone für: CP153, CP323P, CP323S, CP423S, CPA1003S, CPA623S, CPA423S, CPA323S, CPA223S Waagschale2.tif...
- Seite 88 Ecklastschablone für: CP64, CP124S, CP224S, CP225D, CP324S, GC803S, GC803P, GC1603, CPA64, CPA124S, CPA224S, CPA 225D, CPA324S Waagschale3.tif...
