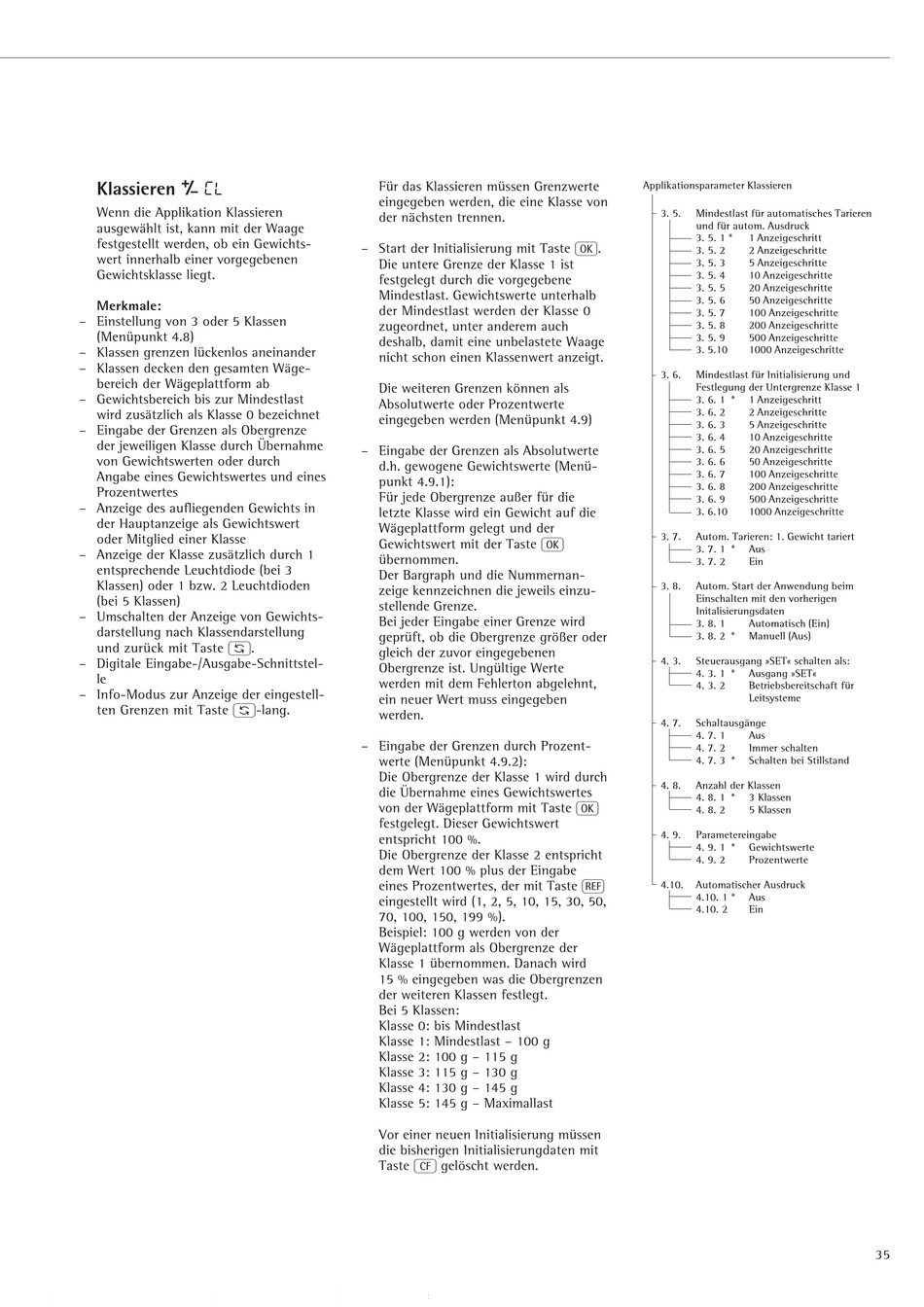

Klassieren O cl

Wenn die Applikation Klassieren
ausgewählt ist, kann mit der Waage
festgestellt werden, ob ein Gewichts-
wert innerhalb einer vorgegebenen
Gewichtsklasse liegt.
Merkmale:
– Einstellung von 3 oder 5 Klassen
(Menüpunkt 4.8)
– Klassen grenzen lückenlos aneinander
– Klassen decken den gesamten Wäge-
bereich der Wägeplattform ab
– Gewichtsbereich bis zur Mindestlast
wird zusätzlich als Klasse 0 bezeichnet
– Eingabe der Grenzen als Obergrenze
der jeweiligen Klasse durch Übernahme
von Gewichtswerten oder durch
Angabe eines Gewichtswertes und eines
Prozentwertes
– Anzeige des aufliegenden Gewichts in
der Hauptanzeige als Gewichtswert
oder Mitglied einer Klasse
– Anzeige der Klasse zusätzlich durch 1
entsprechende Leuchtdiode (bei 3
Klassen) oder 1 bzw. 2 Leuchtdioden
(bei 5 Klassen)
– Umschalten der Anzeige von Gewichts-
darstellung nach Klassendarstellung
und zurück mit Taste w.
– Digitale Eingabe-/Ausgabe-Schnittstel-
le
– Info-Modus zur Anzeige der eingestell-
ten Grenzen mit Taste w-lang.
Für das Klassieren müssen Grenzwerte
eingegeben werden, die eine Klasse von
der nächsten trennen.
– Start der Initialisierung mit Taste O.
Die untere Grenze der Klasse 1 ist
festgelegt durch die vorgegebene
Mindestlast. Gewichtswerte unterhalb
der Mindestlast werden der Klasse 0
zugeordnet, unter anderem auch
deshalb, damit eine unbelastete Waage
nicht schon einen Klassenwert anzeigt.
Die weiteren Grenzen können als
Absolutwerte oder Prozentwerte
eingegeben werden (Menüpunkt 4.9)
– Eingabe der Grenzen als Absolutwerte
d.h. gewogene Gewichtswerte (Menü-
punkt 4.9.1):
Für jede Obergrenze außer für die
letzte Klasse wird ein Gewicht auf die
Wägeplattform gelegt und der
Gewichtswert mit der Taste O
übernommen.
Der Bargraph und die Nummernan-
zeige kennzeichnen die jeweils einzu-
stellende Grenze.
Bei jeder Eingabe einer Grenze wird
geprüft, ob die Obergrenze größer oder
gleich der zuvor eingegebenen
Obergrenze ist. Ungültige Werte
werden mit dem Fehlerton abgelehnt,
ein neuer Wert muss eingegeben
werden.
– Eingabe der Grenzen durch Prozent-
werte (Menüpunkt 4.9.2):
Die Obergrenze der Klasse 1 wird durch
die Übernahme eines Gewichtswertes
von der Wägeplattform mit Taste O
festgelegt. Dieser Gewichtswert
entspricht 100 %.
Die Obergrenze der Klasse 2 entspricht
dem Wert 100 % plus der Eingabe
eines Prozentwertes, der mit Taste r
eingestellt wird (1, 2, 5, 10, 15, 30, 50,
70, 100, 150, 199 %).
Beispiel: 100 g werden von der
Wägeplattform als Obergrenze der
Klasse 1 übernommen. Danach wird
15 % eingegeben was die Obergrenzen
der weiteren Klassen festlegt.
Bei 5 Klassen:
Klasse 0: bis Mindestlast
Klasse 1: Mindestlast – 100 g
Klasse 2: 100 g – 115 g
Klasse 3: 115 g – 130 g
Klasse 4: 130 g – 145 g
Klasse 5: 145 g – Maximallast
Vor einer neuen Initialisierung müssen
die bisherigen Initialisierungdaten mit
Taste c gelöscht werden.
Applikationsparameter Klassieren
3. 5. Mindestlast für automatisches Tarieren
und für autom. Ausdruck
3. 5. 1 * 1 Anzeigeschritt
3. 5. 2 2 Anzeigeschritte
3. 5. 3 5 Anzeigeschritte
3. 5. 4 10 Anzeigeschritte
3. 5. 5 20 Anzeigeschritte
3. 5. 6 50 Anzeigeschritte
3. 5. 7 100 Anzeigeschritte
3. 5. 8 200 Anzeigeschritte
3. 5. 9 500 Anzeigeschritte
3. 5.10 1000 Anzeigeschritte
3. 6. Mindestlast für Initialisierung und
Festlegung der Untergrenze Klasse 1
3. 6. 1 * 1 Anzeigeschritt
3. 6. 2 2 Anzeigeschritte
3. 6. 3 5 Anzeigeschritte
3. 6. 4 10 Anzeigeschritte
3. 6. 5 20 Anzeigeschritte
3. 6. 6 50 Anzeigeschritte
3. 6. 7 100 Anzeigeschritte
3. 6. 8 200 Anzeigeschritte
3. 6. 9 500 Anzeigeschritte
3. 6.10 1000 Anzeigeschritte
3. 7. Autom. Tarieren: 1. Gewicht tariert
3. 7. 1 * Aus
3. 7. 2 Ein
3. 8. Autom. Start der Anwendung beim
Einschalten mit den vorherigen
Initalisierungsdaten
3. 8. 1 Automatisch (Ein)
3. 8. 2 * Manuell (Aus)
4. 3. Steuerausgang »SET« schalten als:
4. 3. 1 * Ausgang »SET«
4. 3. 2 Betriebsbereitschaft für
Leitsysteme
4. 7. Schaltausgänge
4. 7. 1 Aus
4. 7. 2 Immer schalten
4. 7. 3 * Schalten bei Stillstand
4. 8. Anzahl der Klassen
4. 8. 1 * 3 Klassen
4. 8. 2 5 Klassen
4. 9. Parametereingabe
4. 9. 1 * Gewichtswerte
4. 9. 2 Prozentwerte
4.10. Automatischer Ausdruck
4.10. 1 * Aus
4.10. 2 Ein
