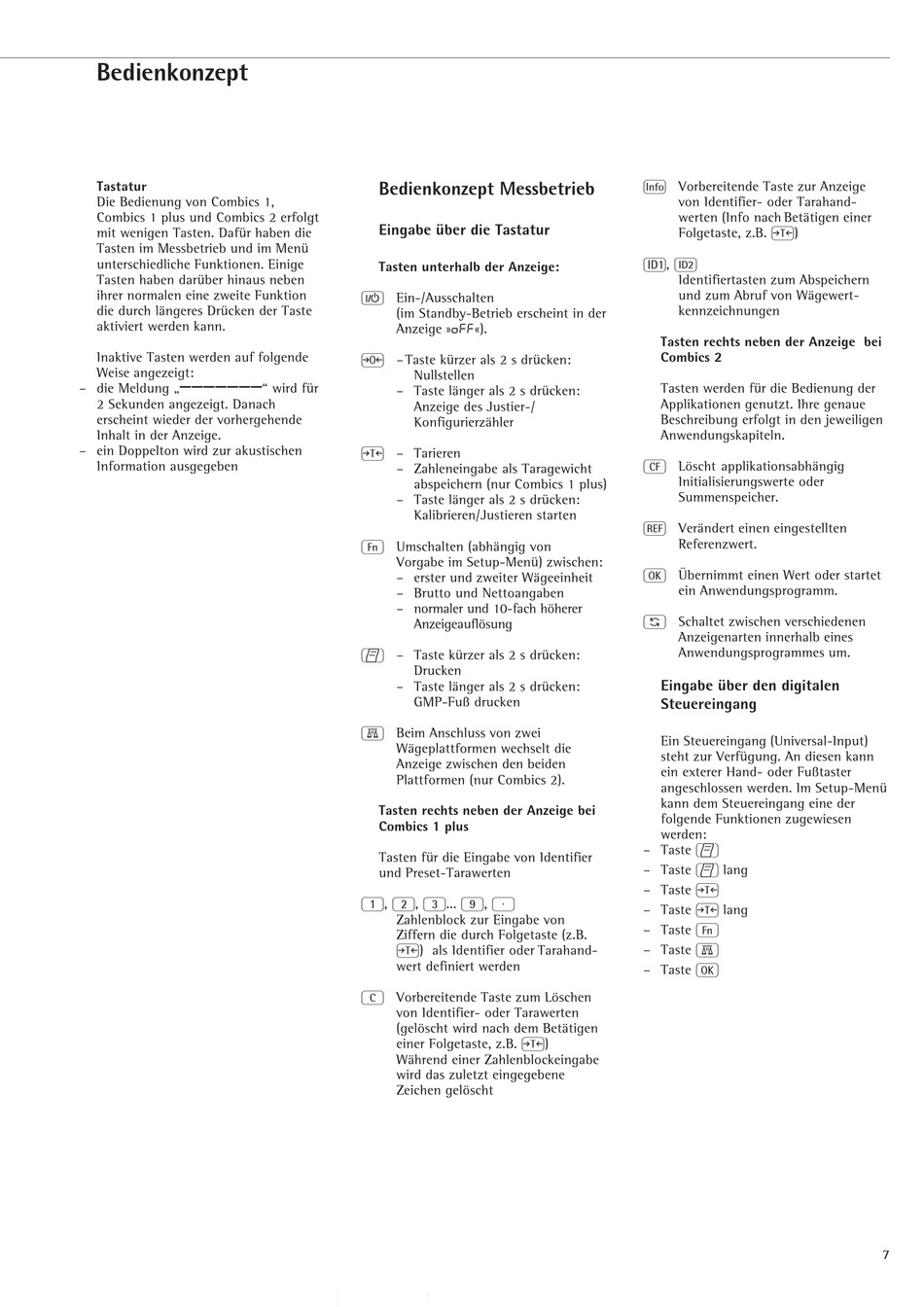

Bedienkonzept; Bedienkonzept Messbetrieb - Sartorius CISL1 Betriebsanleitung

Bedienkonzept

Tastatur
Die Bedienung von Combics 1,
Combics 1 plus und Combics 2 erfolgt
mit wenigen Tasten. Dafür haben die
Tasten im Messbetrieb und im Menü
unterschiedliche Funktionen. Einige
Tasten haben darüber hinaus neben
ihrer normalen eine zweite Funktion
die durch längeres Drücken der Taste
aktiviert werden kann.
Inaktive Tasten werden auf folgende
Weise angezeigt:
– die Meldung „-------" wird für
2 Sekunden angezeigt. Danach
erscheint wieder der vorhergehende
Inhalt in der Anzeige.
– ein Doppelton wird zur akustischen
Information ausgegeben

Bedienkonzept Messbetrieb

Eingabe über die Tastatur
Tasten unterhalb der Anzeige:
e Ein-/Ausschalten
(im Standby-Betrieb erscheint in der
Anzeige »off«).
( – Taste kürzer als 2 s drücken:
Nullstellen
– Taste länger als 2 s drücken:
Anzeige des Justier-/
Konfigurierzähler
) – Tarieren
– Zahleneingabe als Taragewicht
abspeichern (nur Combics 1 plus)
– Taste länger als 2 s drücken:
Kalibrieren/Justieren starten
k Umschalten (abhängig von
Vorgabe im Setup-Menü) zwischen:
– erster und zweiter Wägeeinheit
– Brutto und Nettoangaben
– normaler und 10-fach höherer
Anzeigeauflösung
p – Taste kürzer als 2 s drücken:
Drucken
– Taste länger als 2 s drücken:
GMP-Fuß drucken
n Beim Anschluss von zwei
Wägeplattformen wechselt die
Anzeige zwischen den beiden
Plattformen (nur Combics 2).
Tasten rechts neben der Anzeige bei
Combics 1 plus
Tasten für die Eingabe von Identifier
und Preset-Tarawerten
1, 2, 3... 9, .
Zahlenblock zur Eingabe von
Ziffern die durch Folgetaste (z.B.
)) als Identifier oder Tarahand-
wert definiert werden
E Vorbereitende Taste zum Löschen
von Identifier- oder Tarawerten
(gelöscht wird nach dem Betätigen
einer Folgetaste, z.B. ))
Während einer Zahlenblockeingabe
wird das zuletzt eingegebene
Zeichen gelöscht
I Vorbereitende Taste zur Anzeige
von Identifier- oder Tarahand-
werten (Info nach Betätigen einer
Folgetaste, z.B. ))
g, h
Identifiertasten zum Abspeichern
und zum Abruf von Wägewert-
kennzeichnungen
Tasten rechts neben der Anzeige bei
Combics 2
Tasten werden für die Bedienung der
Applikationen genutzt. Ihre genaue
Beschreibung erfolgt in den jeweiligen
Anwendungskapiteln.
c Löscht applikationsabhängig
Initialisierungswerte oder
Summenspeicher.
r Verändert einen eingestellten
Referenzwert.
O Übernimmt einen Wert oder startet
ein Anwendungsprogramm.
w Schaltet zwischen verschiedenen
Anzeigenarten innerhalb eines
Anwendungsprogrammes um.
Eingabe über den digitalen
Steuereingang
Ein Steuereingang (Universal-Input)
steht zur Verfügung. An diesen kann
ein exterer Hand- oder Fußtaster
angeschlossen werden. Im Setup-Menü
kann dem Steuereingang eine der
folgende Funktionen zugewiesen
werden:
– Taste p
– Taste p lang
– Taste )
– Taste ) lang
– Taste k
– Taste n
– Taste O
