Bedienungsanleitung Cubis
Datenschnittstellen
Einsatzzweck
Über die Schnittstellen können Daten mit angeschlossenen Peripheriegeräten
ausgetauscht werden: Messwerte und verrechnete Werte werden an Drucker oder PC
ausgegeben, umgekehrt können Steuerbefehle und Dateneingaben über die ange-
schlossenen Geräte (PC, Tastatur, Fußtaster, Barcodeleser) erfolgen .
Je nach Peripheriegerät und gewünschter Funktion muss jede Schnittstelle konfigu-
riert werden . Eine offene Schnittstelle (kein Gerät angeschlossen) verursacht keine
Fehlermeldung .
Merkmale

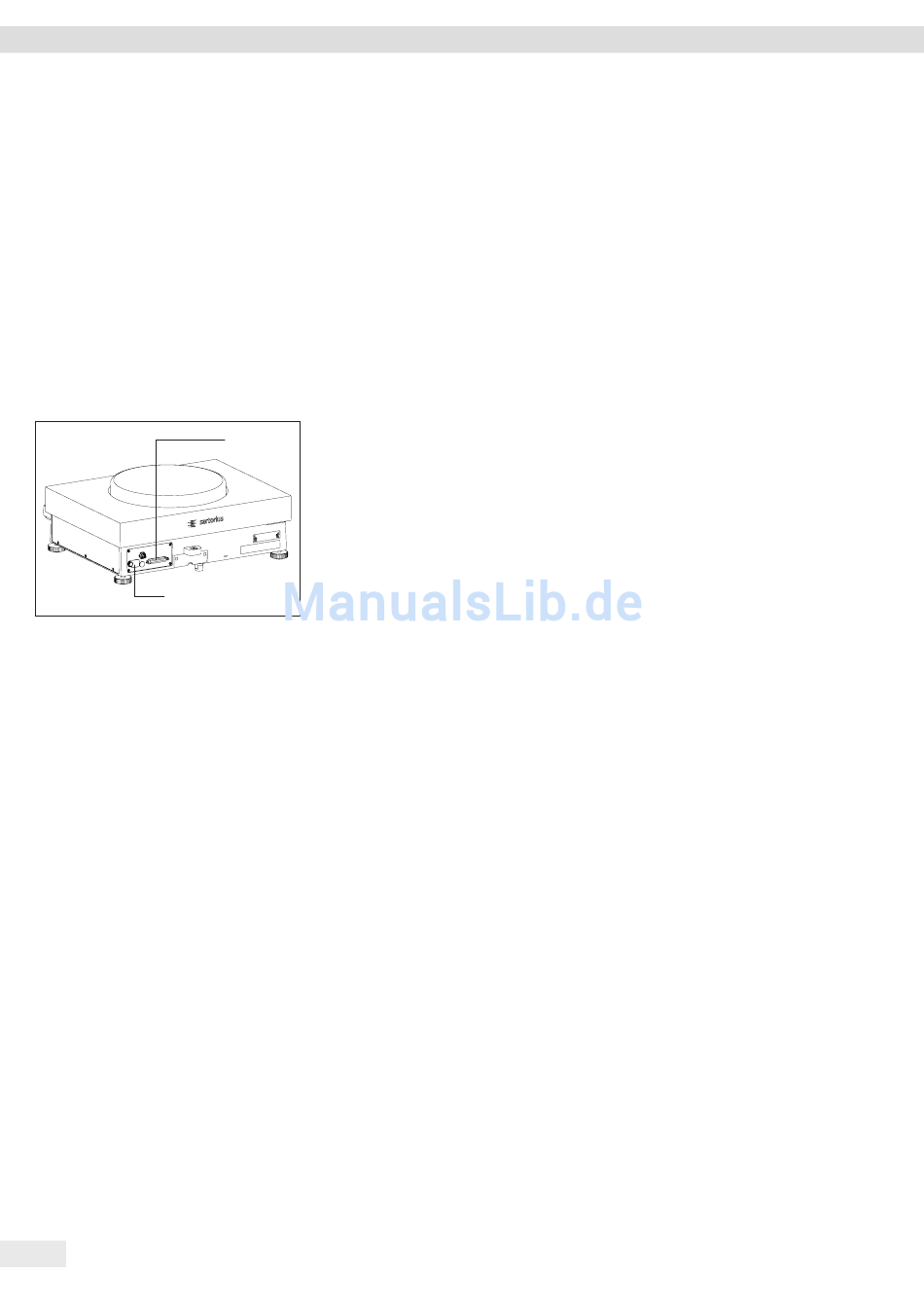

Die MCM32002LE hat zwei Schnittstellen:
1 . Peripherie-Anschluss (25-polige Schnittstelle)
1
2 . USB-Schnittstelle für PC-Anschluss
Protokolle
Für den Datenaustausch stehen folgende Protokolle auf den Schnittstellen zur
Verfügung:
− Druckerausgabe
− SBI (Sartorius Balance Interface): Sartorius Standard-Protokoll zum Anschluss an
einen PC oder eine Steuerung . Mit diesem einfachen ASCII-basierten Protokoll
können die grundlegenden Waagenfunktionen mit ESC-Befehlen vom PC
gesteuert werden .
− xBPI (eXtended Balance Processor Interface, auch X-Bus): binäres Protokoll mit
erweitertem Befehlsumfang . Damit können zahlreiche Waagenfunktionen
gesteuert werden . Informationen hierzu fordern Sie bitte bei Sartorius an .
Für die Anwendung der Protokolle ist eine Applikationssoftware auf dem PC
erforderlich, z . B . SartoTerminal .
Synchronisation
Zum Datenaustausch zwischen Massekomparator und PC werden über die Schnitt-
stelle Telegramme aus ASCII- oder binären Zeichen übertragen . Zum fehlerfreien
Datenaustausch müssen die Parameter für Baudrate, Parität und Handshake sowie
das Zeichenformat übereinstimmen .
Die entsprechenden Einstellungen nehmen Sie in den Systemeinstellungen (Menü)
vor . Zusätzlich zu diesen Einstellungen kann die Datenausgabe des Massekompara-
tors von verschiedenen Bedingungen abhängig gemacht werden, die in einzelnen
Aufgaben definiert werden . Diese Bedingungen sind bei den jeweiligen Aufgaben
beschrieben .
®
MCM32002LE
