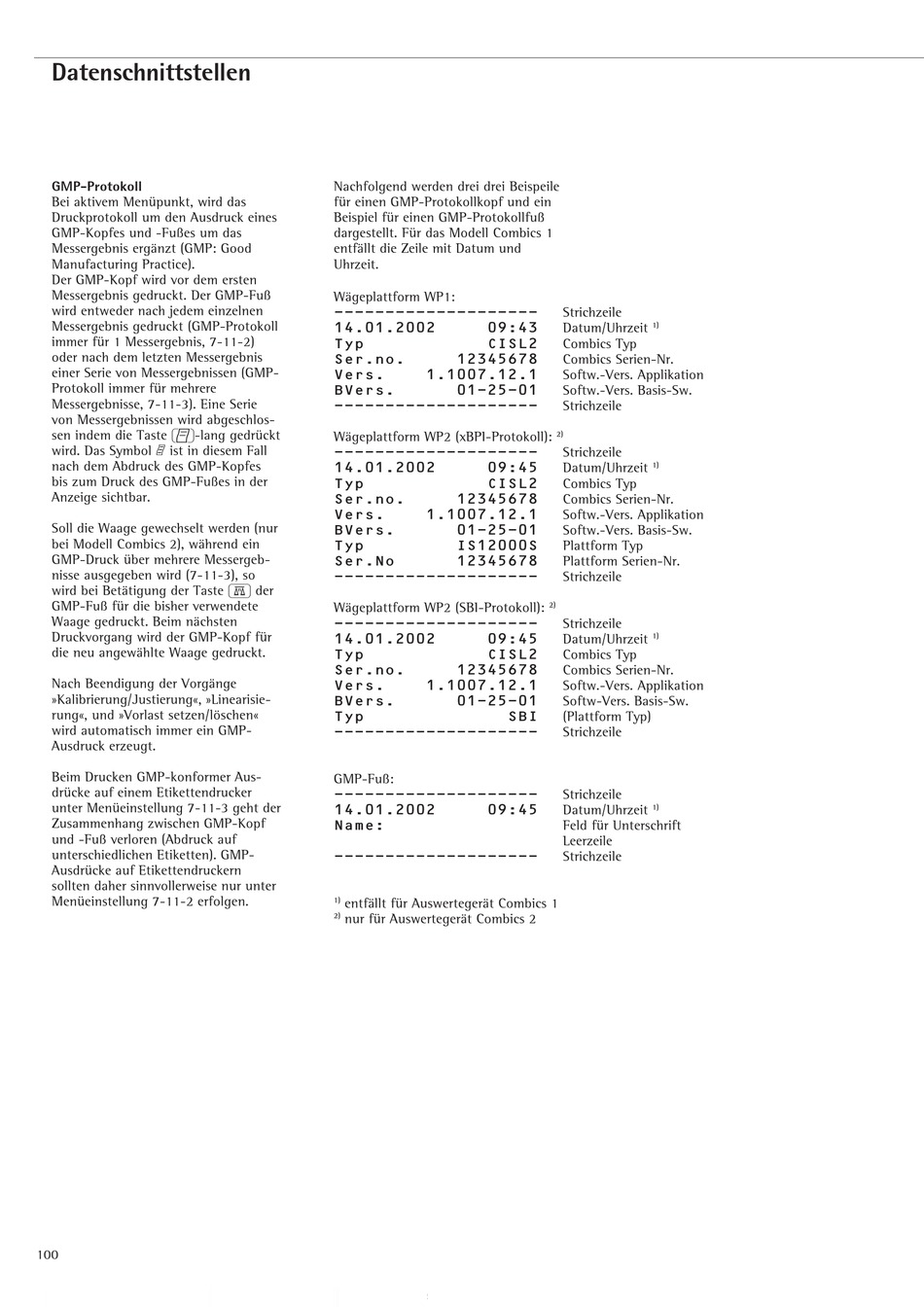

Sartorius CISL1 Betriebsanleitung Seite 100

Datenschnittstellen
GMP-Protokoll
Bei aktivem Menüpunkt, wird das
Druckprotokoll um den Ausdruck eines
GMP-Kopfes und -Fußes um das
Messergebnis ergänzt (GMP: Good
Manufacturing Practice).
Der GMP-Kopf wird vor dem ersten
Messergebnis gedruckt. Der GMP-Fuß
wird entweder nach jedem einzelnen
Messergebnis gedruckt (GMP-Protokoll
immer für 1 Messergebnis, 7-11-2)
oder nach dem letzten Messergebnis
einer Serie von Messergebnissen (GMP-
Protokoll immer für mehrere
Messergebnisse, 7-11-3). Eine Serie
von Messergebnissen wird abgeschlos-
sen indem die Taste p-lang gedrückt
wird. Das Symbol í ist in diesem Fall
nach dem Abdruck des GMP-Kopfes
bis zum Druck des GMP-Fußes in der
Anzeige sichtbar.
Soll die Waage gewechselt werden (nur
bei Modell Combics 2), während ein
GMP-Druck über mehrere Messergeb-
nisse ausgegeben wird (7-11-3), so
wird bei Betätigung der Taste n der
GMP-Fuß für die bisher verwendete
Waage gedruckt. Beim nächsten
Druckvorgang wird der GMP-Kopf für
die neu angewählte Waage gedruckt.
Nach Beendigung der Vorgänge
»Kalibrierung/Justierung«, »Linearisie-
rung«, und »Vorlast setzen/löschen«
wird automatisch immer ein GMP-
Ausdruck erzeugt.
Beim Drucken GMP-konformer Aus-
drücke auf einem Etikettendrucker
unter Menüeinstellung 7-11-3 geht der
Zusammenhang zwischen GMP-Kopf
und -Fuß verloren (Abdruck auf
unterschiedlichen Etiketten). GMP-
Ausdrücke auf Etikettendruckern
sollten daher sinnvollerweise nur unter
Menüeinstellung 7-11-2 erfolgen.
100
Nachfolgend werden drei drei Beispeile
für einen GMP-Protokollkopf und ein
Beispiel für einen GMP-Protokollfuß
dargestellt. Für das Modell Combics 1
entfällt die Zeile mit Datum und
Uhrzeit.
Wägeplattform WP1:
--------------------
14.01.2002 09:43
Typ CISL2
Ser.no. 12345678
Vers. 1.1007.12.1
BVers. 01-25-01
--------------------
Wägeplattform WP2 (xBPI-Protokoll):
--------------------
14.01.2002 09:45
Typ CISL2
Ser.no. 12345678
Vers. 1.1007.12.1
BVers. 01-25-01
Typ IS12000S
Ser.No 12345678
--------------------
Wägeplattform WP2 (SBI-Protokoll):
--------------------
14.01.2002 09:45
Typ CISL2
Ser.no. 12345678
Vers. 1.1007.12.1
BVers. 01-25-01
Typ SBI
--------------------
GMP-Fuß:
--------------------
14.01.2002 09:45
Name:
--------------------
1)
entfällt für Auswertegerät Combics 1
2)
nur für Auswertegerät Combics 2
Strichzeile
Datum/Uhrzeit 1)
Combics Typ
Combics Serien-Nr.
Softw.-Vers. Applikation
Softw.-Vers. Basis-Sw.
Strichzeile
2)
Strichzeile
1)
Datum/Uhrzeit
Combics Typ
Combics Serien-Nr.
Softw.-Vers. Applikation
Softw.-Vers. Basis-Sw.
Plattform Typ
Plattform Serien-Nr.
Strichzeile
2)
Strichzeile
Datum/Uhrzeit 1)
Combics Typ
Combics Serien-Nr.
Softw.-Vers. Applikation
Softw-Vers. Basis-Sw.
(Plattform Typ)
Strichzeile
Strichzeile
Datum/Uhrzeit 1)
Feld für Unterschrift
Leerzeile
Strichzeile
