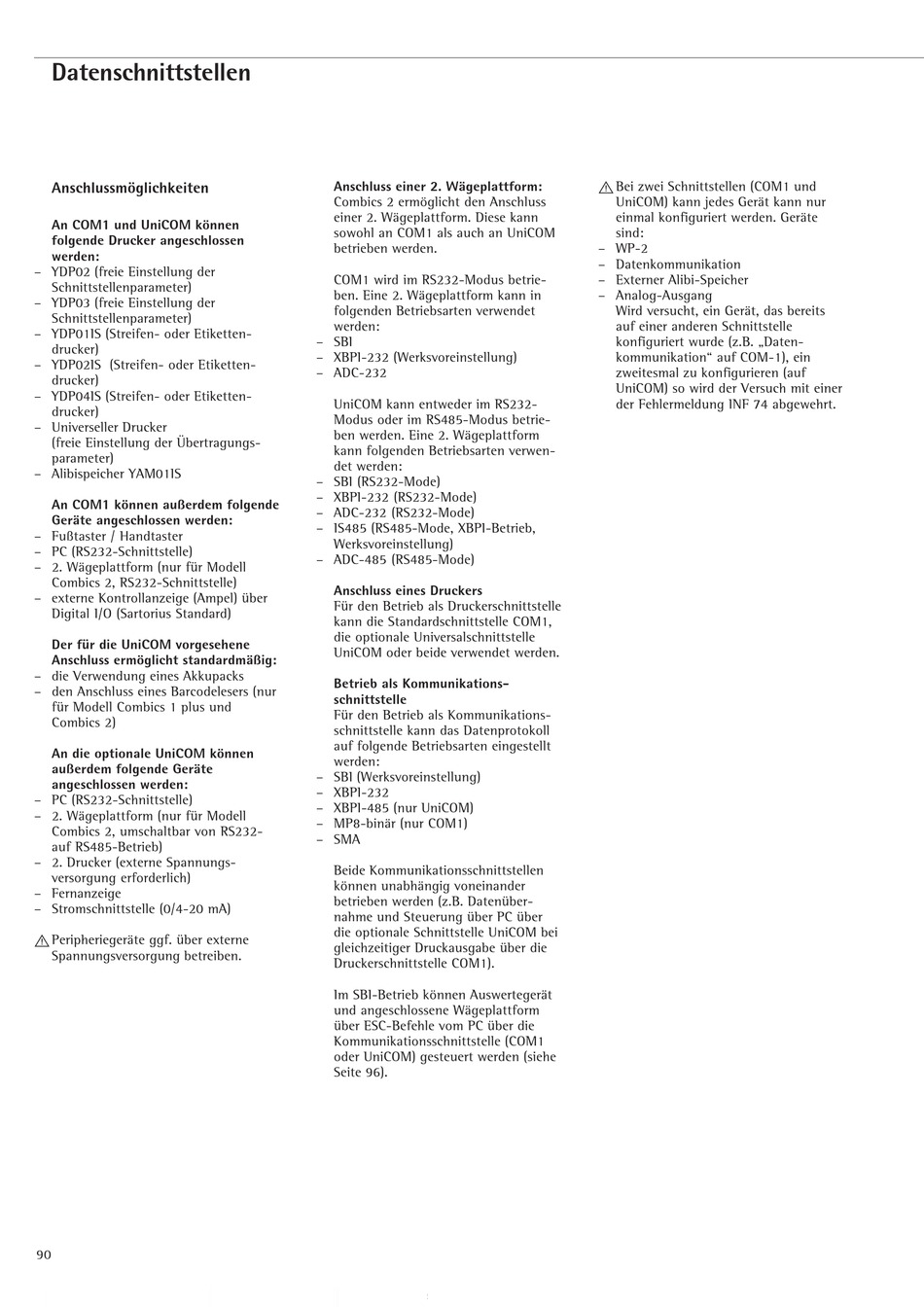

Sartorius CISL1 Betriebsanleitung Seite 90

Datenschnittstellen
Anschlussmöglichkeiten
An COM1 und UniCOM können
folgende Drucker angeschlossen
werden:
– YDP02 (freie Einstellung der
Schnittstellenparameter)
– YDP03 (freie Einstellung der
Schnittstellenparameter)
– YDP01IS (Streifen- oder Etiketten-
drucker)
– YDP02IS (Streifen- oder Etiketten-
drucker)
– YDP04IS (Streifen- oder Etiketten-
drucker)
– Universeller Drucker
(freie Einstellung der Übertragungs-
parameter)
– Alibispeicher YAM01IS
An COM1 können außerdem folgende
Geräte angeschlossen werden:
– Fußtaster / Handtaster
– PC (RS232-Schnittstelle)
– 2. Wägeplattform (nur für Modell
Combics 2, RS232-Schnittstelle)
– externe Kontrollanzeige (Ampel) über
Digital I/O (Sartorius Standard)
Der für die UniCOM vorgesehene
Anschluss ermöglicht standardmäßig:
– die Verwendung eines Akkupacks
– den Anschluss eines Barcodelesers (nur
für Modell Combics 1 plus und
Combics 2)
An die optionale UniCOM können
außerdem folgende Geräte
angeschlossen werden:
– PC (RS232-Schnittstelle)
– 2. Wägeplattform (nur für Modell
Combics 2, umschaltbar von RS232-
auf RS485-Betrieb)
– 2. Drucker (externe Spannungs-
versorgung erforderlich)
– Fernanzeige
– Stromschnittstelle (0/4-20 mA)
! Peripheriegeräte ggf. über externe
Spannungsversorgung betreiben.
90
Anschluss einer 2. Wägeplattform:
Combics 2 ermöglicht den Anschluss
einer 2. Wägeplattform. Diese kann
sowohl an COM1 als auch an UniCOM
betrieben werden.
COM1 wird im RS232-Modus betrie-
ben. Eine 2. Wägeplattform kann in
folgenden Betriebsarten verwendet
werden:
– SBI
– XBPI-232 (Werksvoreinstellung)
– ADC-232
UniCOM kann entweder im RS232-
Modus oder im RS485-Modus betrie-
ben werden. Eine 2. Wägeplattform
kann folgenden Betriebsarten verwen-
det werden:
– SBI (RS232-Mode)
– XBPI-232 (RS232-Mode)
– ADC-232 (RS232-Mode)
– IS485 (RS485-Mode, XBPI-Betrieb,
Werksvoreinstellung)
– ADC-485 (RS485-Mode)
Anschluss eines Druckers
Für den Betrieb als Druckerschnittstelle
kann die Standardschnittstelle COM1,
die optionale Universalschnittstelle
UniCOM oder beide verwendet werden.
Betrieb als Kommunikations-
schnittstelle
Für den Betrieb als Kommunikations-
schnittstelle kann das Datenprotokoll
auf folgende Betriebsarten eingestellt
werden:
– SBI (Werksvoreinstellung)
– XBPI-232
– XBPI-485 (nur UniCOM)
– MP8-binär (nur COM1)
– SMA
Beide Kommunikationsschnittstellen
können unabhängig voneinander
betrieben werden (z.B. Datenüber-
nahme und Steuerung über PC über
die optionale Schnittstelle UniCOM bei
gleichzeitiger Druckausgabe über die
Druckerschnittstelle COM1).
Im SBI-Betrieb können Auswertegerät
und angeschlossene Wägeplattform
über ESC-Befehle vom PC über die
Kommunikationsschnittstelle (COM1
oder UniCOM) gesteuert werden (siehe
Seite 96).
! Bei zwei Schnittstellen (COM1 und
UniCOM) kann jedes Gerät kann nur
einmal konfiguriert werden. Geräte
sind:
– WP-2
– Datenkommunikation
– Externer Alibi-Speicher
– Analog-Ausgang
Wird versucht, ein Gerät, das bereits
auf einer anderen Schnittstelle
konfiguriert wurde (z.B. „Daten-
kommunikation" auf COM-1), ein
zweitesmal zu konfigurieren (auf
UniCOM) so wird der Versuch mit einer
der Fehlermeldung INF 74 abgewehrt.
