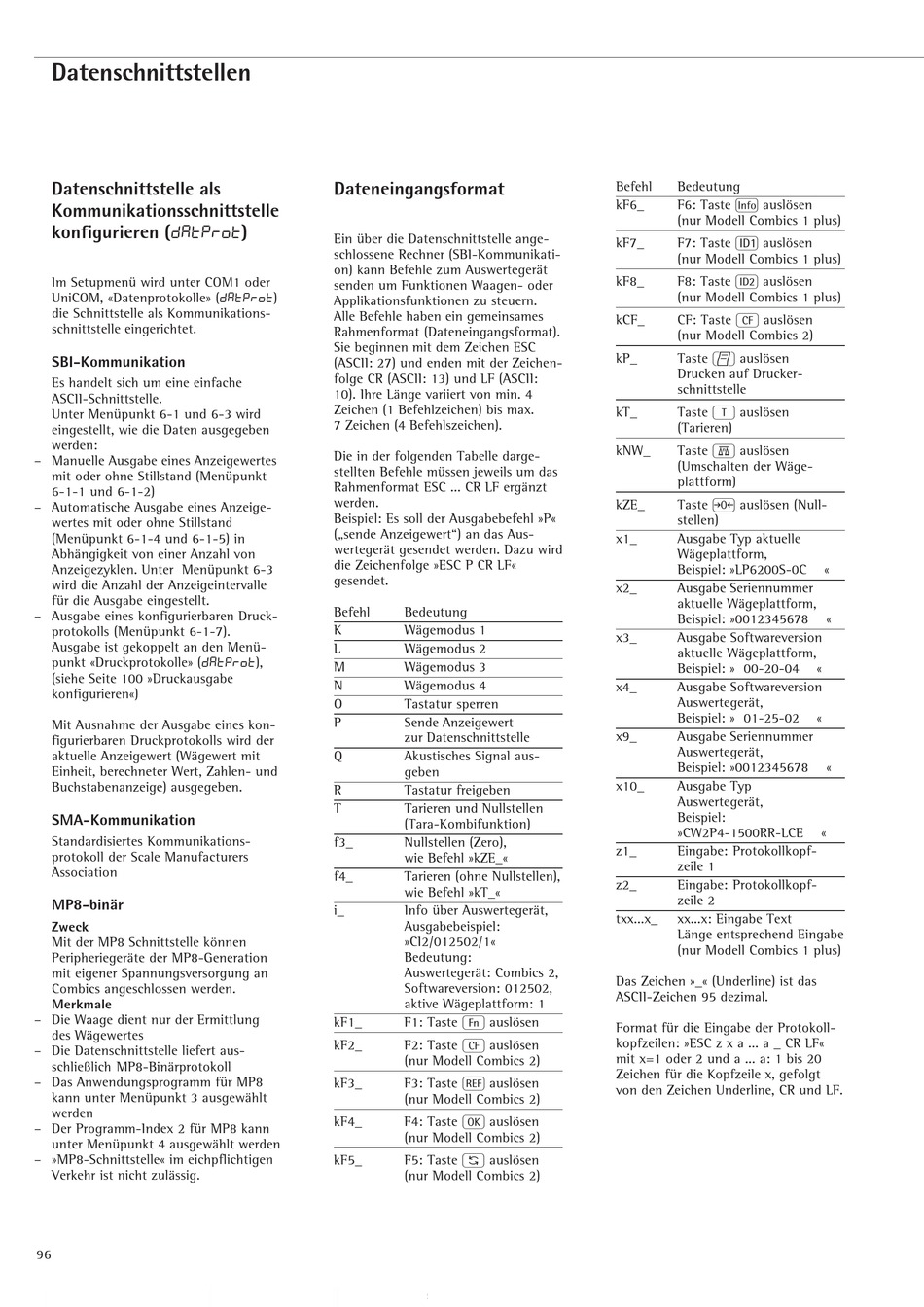

Datenschnittstellen
Datenschnittstelle als
Kommunikationsschnittstelle
konfigurieren (datprot)
Im Setupmenü wird unter COM1 oder
UniCOM, «Datenprotokolle» (datprot)
die Schnittstelle als Kommunikations-
schnittstelle eingerichtet.
SBI-Kommunikation
Es handelt sich um eine einfache
ASCII-Schnittstelle.
Unter Menüpunkt 6-1 und 6-3 wird
eingestellt, wie die Daten ausgegeben
werden:
– Manuelle Ausgabe eines Anzeigewertes
mit oder ohne Stillstand (Menüpunkt
6-1-1 und 6-1-2)
– Automatische Ausgabe eines Anzeige-
wertes mit oder ohne Stillstand
(Menüpunkt 6-1-4 und 6-1-5) in
Abhängigkeit von einer Anzahl von
Anzeigezyklen. Unter Menüpunkt 6-3
wird die Anzahl der Anzeigeintervalle
für die Ausgabe eingestellt.
– Ausgabe eines konfigurierbaren Druck-
protokolls (Menüpunkt 6-1-7).
Ausgabe ist gekoppelt an den Menü-
punkt «Druckprotokolle» (datprot),
(siehe Seite 100 »Druckausgabe
konfigurieren«)
Mit Ausnahme der Ausgabe eines kon-
figurierbaren Druckprotokolls wird der
aktuelle Anzeigewert (Wägewert mit
Einheit, berechneter Wert, Zahlen- und
Buchstabenanzeige) ausgegeben.
SMA-Kommunikation
Standardisiertes Kommunikations-
protokoll der Scale Manufacturers
Association
MP8-binär
Zweck
Mit der MP8 Schnittstelle können
Peripheriegeräte der MP8-Generation
mit eigener Spannungsversorgung an
Combics angeschlossen werden.
Merkmale
– Die Waage dient nur der Ermittlung
des Wägewertes
– Die Datenschnittstelle liefert aus-
schließlich MP8-Binärprotokoll
– Das Anwendungsprogramm für MP8
kann unter Menüpunkt 3 ausgewählt
werden
– Der Programm-Index 2 für MP8 kann
unter Menüpunkt 4 ausgewählt werden
– »MP8-Schnittstelle« im eichpflichtigen
Verkehr ist nicht zulässig.
96
Dateneingangsformat
Ein über die Datenschnittstelle ange-
schlossene Rechner (SBI-Kommunikati-
on) kann Befehle zum Auswertegerät
senden um Funktionen Waagen- oder
Applikationsfunktionen zu steuern.
Alle Befehle haben ein gemeinsames
Rahmenformat (Dateneingangsformat).
Sie beginnen mit dem Zeichen ESC
(ASCII: 27) und enden mit der Zeichen-
folge CR (ASCII: 13) und LF (ASCII:
10). Ihre Länge variiert von min. 4
Zeichen (1 Befehlzeichen) bis max.
7 Zeichen (4 Befehlszeichen).
Die in der folgenden Tabelle darge-
stellten Befehle müssen jeweils um das
Rahmenformat ESC ... CR LF ergänzt
werden.
Beispiel: Es soll der Ausgabebefehl »P«
(„sende Anzeigewert") an das Aus-
wertegerät gesendet werden. Dazu wird
die Zeichenfolge »ESC P CR LF«
gesendet.
Befehl
Bedeutung
K
Wägemodus 1
L
Wägemodus 2
M
Wägemodus 3
N
Wägemodus 4
O
Tastatur sperren
P
Sende Anzeigewert
zur Datenschnittstelle
Q
Akustisches Signal aus-
geben
R
Tastatur freigeben
T
Tarieren und Nullstellen
(Tara-Kombifunktion)
f3_
Nullstellen (Zero),
wie Befehl »kZE_«
f4_
Tarieren (ohne Nullstellen),
wie Befehl »kT_«
i_
Info über Auswertegerät,
Ausgabebeispiel:
»CI2/012502/1«
Bedeutung:
Auswertegerät: Combics 2,
Softwareversion: 012502,
aktive Wägeplattform: 1
F1: Taste k auslösen
kF1_
F2: Taste c auslösen
kF2_
(nur Modell Combics 2)
F3: Taste r auslösen
kF3_
(nur Modell Combics 2)
F4: Taste O auslösen
kF4_
(nur Modell Combics 2)
F5: Taste w auslösen
kF5_
(nur Modell Combics 2)
Befehl
Bedeutung
F6: Taste I auslösen
kF6_
(nur Modell Combics 1 plus)
F7: Taste g auslösen
kF7_
(nur Modell Combics 1 plus)
F8: Taste h auslösen
kF8_
(nur Modell Combics 1 plus)
CF: Taste c auslösen
kCF_
(nur Modell Combics 2)
Taste p auslösen
kP_
Drucken auf Drucker-
schnittstelle
Taste T auslösen
kT_
(Tarieren)
Taste n auslösen
kNW_
(Umschalten der Wäge-
plattform)
Taste ( auslösen (Null-
kZE_
stellen)
x1_
Ausgabe Typ aktuelle
Wägeplattform,
Beispiel: »LP6200S-0C
x2_
Ausgabe Seriennummer
aktuelle Wägeplattform,
Beispiel: »0012345678
x3_
Ausgabe Softwareversion
aktuelle Wägeplattform,
Beispiel: » 00-20-04
x4_
Ausgabe Softwareversion
Auswertegerät,
Beispiel: » 01-25-02
x9_
Ausgabe Seriennummer
Auswertegerät,
Beispiel: »0012345678
x10_
Ausgabe Typ
Auswertegerät,
Beispiel:
»CW2P4-1500RR-LCE
z1_
Eingabe: Protokollkopf-
zeile 1
z2_
Eingabe: Protokollkopf-
zeile 2
txx...x_
xx...x: Eingabe Text
Länge entsprechend Eingabe
(nur Modell Combics 1 plus)
Das Zeichen »_« (Underline) ist das
ASCII-Zeichen 95 dezimal.
Format für die Eingabe der Protokoll-
kopfzeilen: »ESC z x a ... a _ CR LF«
mit x=1 oder 2 und a ... a: 1 bis 20
Zeichen für die Kopfzeile x, gefolgt
von den Zeichen Underline, CR und LF.
«
«
«
«
«
«
