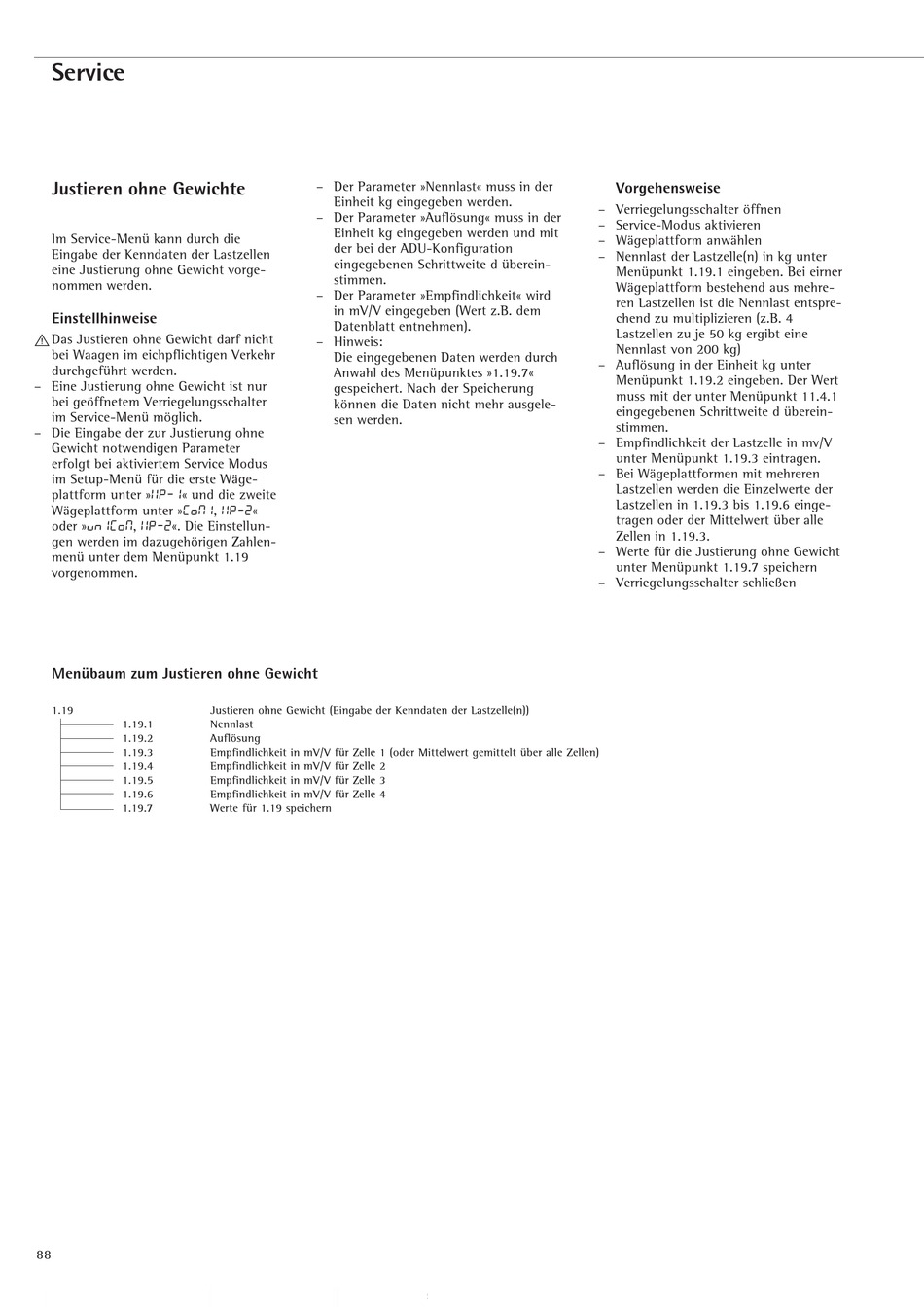

Service
Justieren ohne Gewichte
Im Service-Menü kann durch die
Eingabe der Kenndaten der Lastzellen
eine Justierung ohne Gewicht vorge-
nommen werden.
Einstellhinweise
!
Das Justieren ohne Gewicht darf nicht
bei Waagen im eichpflichtigen Verkehr
durchgeführt werden.
– Eine Justierung ohne Gewicht ist nur
bei geöffnetem Verriegelungsschalter
im Service-Menü möglich.
– Die Eingabe der zur Justierung ohne
Gewicht notwendigen Parameter
erfolgt bei aktiviertem Service Modus
im Setup-Menü für die erste Wäge-
plattform unter »WP-1« und die zweite
Wägeplattform unter »COM1, WP-2«
oder »UNICOM, WP-2«. Die Einstellun-
gen werden im dazugehörigen Zahlen-
menü unter dem Menüpunkt 1.19
vorgenommen.
Menübaum zum Justieren ohne Gewicht
1.19
1.19.1
1.19.2
1.19.3
1.19.4
1.19.5
1.19.6
1.19.7
88
– Der Parameter »Nennlast« muss in der
Einheit kg eingegeben werden.
– Der Parameter »Auflösung« muss in der
Einheit kg eingegeben werden und mit
der bei der ADU-Konfiguration
eingegebenen Schrittweite d überein-
stimmen.
– Der Parameter »Empfindlichkeit« wird
in mV/V eingegeben (Wert z.B. dem
Datenblatt entnehmen).
– Hinweis:
Die eingegebenen Daten werden durch
Anwahl des Menüpunktes »1.19.7«
gespeichert. Nach der Speicherung
können die Daten nicht mehr ausgele-
sen werden.
Justieren ohne Gewicht (Eingabe der Kenndaten der Lastzelle(n))
Nennlast
Auflösung
Empfindlichkeit in mV/V für Zelle 1 (oder Mittelwert gemittelt über alle Zellen)
Empfindlichkeit in mV/V für Zelle 2
Empfindlichkeit in mV/V für Zelle 3
Empfindlichkeit in mV/V für Zelle 4
Werte für 1.19 speichern
Vorgehensweise
– Verriegelungsschalter öffnen
– Service-Modus aktivieren
– Wägeplattform anwählen
– Nennlast der Lastzelle(n) in kg unter
Menüpunkt 1.19.1 eingeben. Bei eirner
Wägeplattform bestehend aus mehre-
ren Lastzellen ist die Nennlast entspre-
chend zu multiplizieren (z.B. 4
Lastzellen zu je 50 kg ergibt eine
Nennlast von 200 kg)
– Auflösung in der Einheit kg unter
Menüpunkt 1.19.2 eingeben. Der Wert
muss mit der unter Menüpunkt 11.4.1
eingegebenen Schrittweite d überein-
stimmen.
– Empfindlichkeit der Lastzelle in mv/V
unter Menüpunkt 1.19.3 eintragen.
– Bei Wägeplattformen mit mehreren
Lastzellen werden die Einzelwerte der
Lastzellen in 1.19.3 bis 1.19.6 einge-
tragen oder der Mittelwert über alle
Zellen in 1.19.3.
– Werte für die Justierung ohne Gewicht
unter Menüpunkt 1.19.7 speichern
– Verriegelungsschalter schließen
