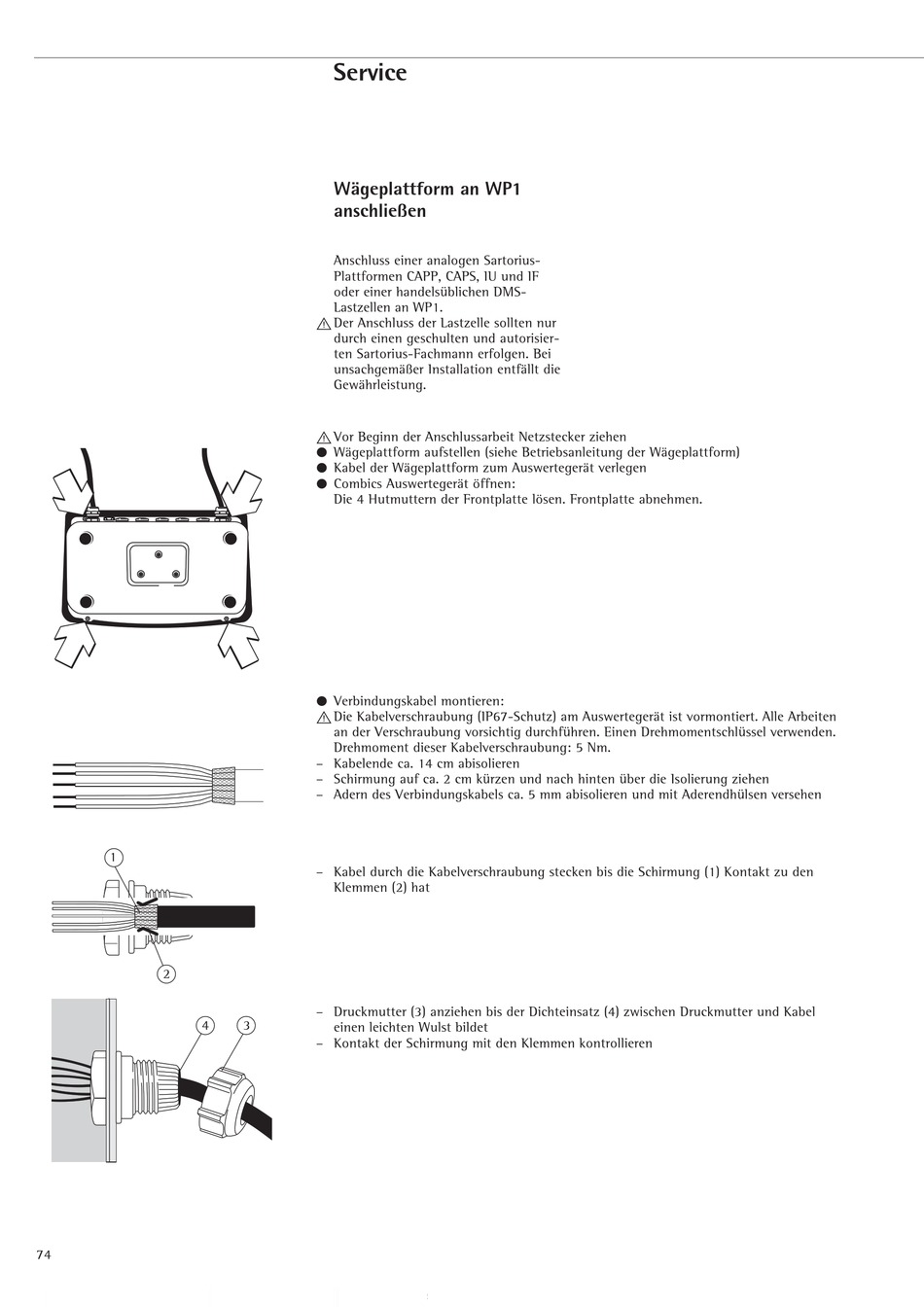

Service
Wägeplattform an WP1
anschließen
Anschluss einer analogen Sartorius-
Plattformen CAPP, CAPS, IU und IF
oder einer handelsüblichen DMS-
Lastzellen an WP1.
!
Der Anschluss der Lastzelle sollten nur
durch einen geschulten und autorisier-
ten Sartorius-Fachmann erfolgen. Bei
unsachgemäßer Installation entfällt die
Gewährleistung.
!
Vor Beginn der Anschlussarbeit Netzstecker ziehen
§ Wägeplattform aufstellen (siehe Betriebsanleitung der Wägeplattform)
§ Kabel der Wägeplattform zum Auswertegerät verlegen
§ Combics Auswertegerät öffnen:
Die 4 Hutmuttern der Frontplatte lösen. Frontplatte abnehmen.
§ Verbindungskabel montieren:
!
Die Kabelverschraubung (IP67-Schutz) am Auswertegerät ist vormontiert. Alle Arbeiten
an der Verschraubung vorsichtig durchführen. Einen Drehmomentschlüssel verwenden.
Drehmoment dieser Kabelverschraubung: 5 Nm.
– Kabelende ca. 14 cm abisolieren
– Schirmung auf ca. 2 cm kürzen und nach hinten über die Isolierung ziehen
– Adern des Verbindungskabels ca. 5 mm abisolieren und mit Aderendhülsen versehen
– Kabel durch die Kabelverschraubung stecken bis die Schirmung (1) Kontakt zu den
Klemmen (2) hat
– Druckmutter (3) anziehen bis der Dichteinsatz (4) zwischen Druckmutter und Kabel
3
einen leichten Wulst bildet
– Kontakt der Schirmung mit den Klemmen kontrollieren
