4.1.3 Bedienung Kipp-Plateau

Das Auf- und Abkippen sowie das Aus- und Einfahren der Auffahrrampen erfolgt elektro-
hydraulisch. Die Elektrohydraulik ist in der rechten vorderen Werkzeugkiste unter dem Pla-
teau verbaut.
Das Touchpanel zur Bedienung der Aufbaufunktionen und der Zusatzbeleuchtung ist auf
dem Armaturenbrett im Bereich des Fahrers verbaut. Die genaue Einbausituation variiert
abhängig vom Basisfahrzeug.

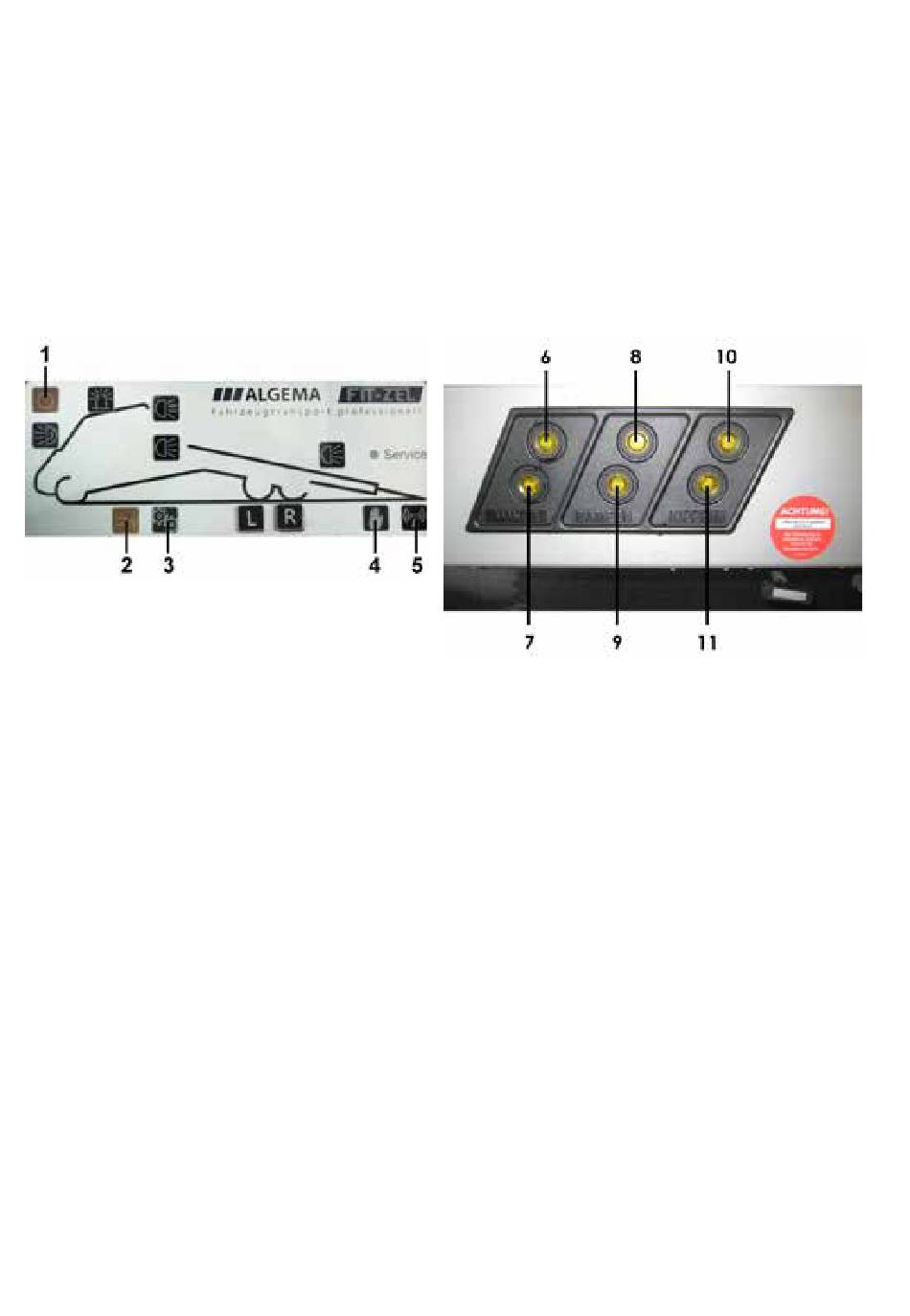

Touchpanel im Fahrerhaus:
1. Haupttaster
2. Kontrollleuchte Aufbaufunktionen
3. Kontrollleuchte Hydraulikpumpe
4. Taster Handsteuerung
5. Taster Funkfernsteuerung
•
Damit die Aufbaufunktionen aktiviert werden können, muss die Feststellbremse des
Autotransporters betätigt und die Zündung eingeschaltet sein. Falls erforderlich Auto-
transporter zusätzlich mit Unterlegkeilen sichern.
•
Um das Entladen der Fahrzeugbatterien zu vermeiden wird empfohlen, den Fahrzeug-
motor laufen zu lassen, bis der Be- oder Entladevorgang abgeschlossen ist.
•
Stellen Sie sicher, dass die Anhängerkupplung* am Heck abgenommen ist.
•
Aktivieren Sie die Aufbaufunktionen, indem Sie den Haupttaster (1) am Touchpanel
drücken. Die Kontrollleuchte Aufbaufunktionen (2) muss aufleuchten.
•
Nach dem Aktivieren der Aufbaufunktionen ist automatisch die Handsteuerung aktiv.
Der Taster Handsteuerung (4) und die Taster (6-11) am Handsteuerpanel leuchten.
Soll mit der Funkfernsteuerung gearbeitet werden, kann diese durch drücken des Tas-
ters Funkfernsteuerung (5) oder direkt durch den grünen Taster Start an der Funkfern-
Betriebsanleitung Algema Blitzlader 2 Luft - Ausgabe 05/2019
Handsteuerpanel außen links:
6. Seilwinde abrollen
7. Seilwinde aufrollen
8. Rampen aus
9. Rampen ein
10. Plateau auf
11. Plateau ab
