Leistungseinheit Und Sicherung; Leistungseinheit - Algema FIT-ZEL BLITZLADER 2 Betriebsanleitung

Eder GmbH
5.6

Leistungseinheit und Sicherung

5.6.1 Leistungseinheit

Im Bereich der Elektrohydraulik in der rechten vorderen Werkzeugkiste unter dem Plateau
ist auch die elektrische Leistungseinheit mit integrierter Steuerung verbaut.
•

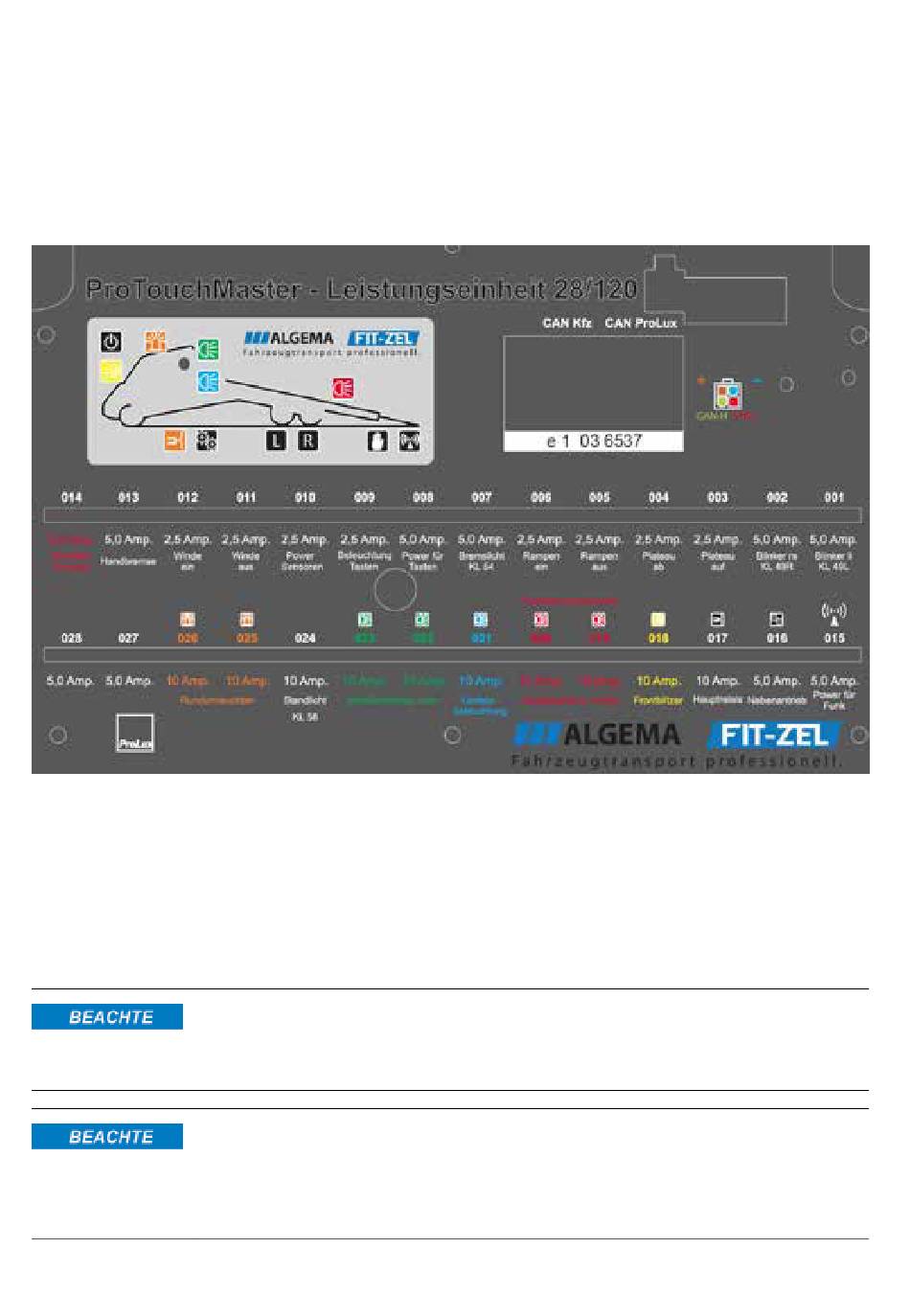

Die Leistungseinheit besetzt 28 Ausgänge, die entsprechend der Abbildung auf der
Leistungseinheit belegt sind.
•
Für jeden Ausgang sind zwei Status-LEDs installiert:
Grün: Ausgang ist aktiv
Rot: Kurzschluss oder Überlastung auf dem Ausgang
Durch Änderungen, die dem technischen Fortschritt und der Verbesse-
rung dienen, kann die tatsächliche Beschriftung der Leistungseinheit von
der in der Betriebsanleitung abgebildeten Beschriftung abweichen.
Neben der Leistungseinheit gibt es keine separaten Sicherungen für die
Ausgänge. Sollte an der Leistungseinheit eine rote Status-LED aufleuch-
ten, sobald eine Funktion der Steuerung aktiviert wurde, muss eine von
uns autorisierte Fachwerkstatt kontaktiert werden.
