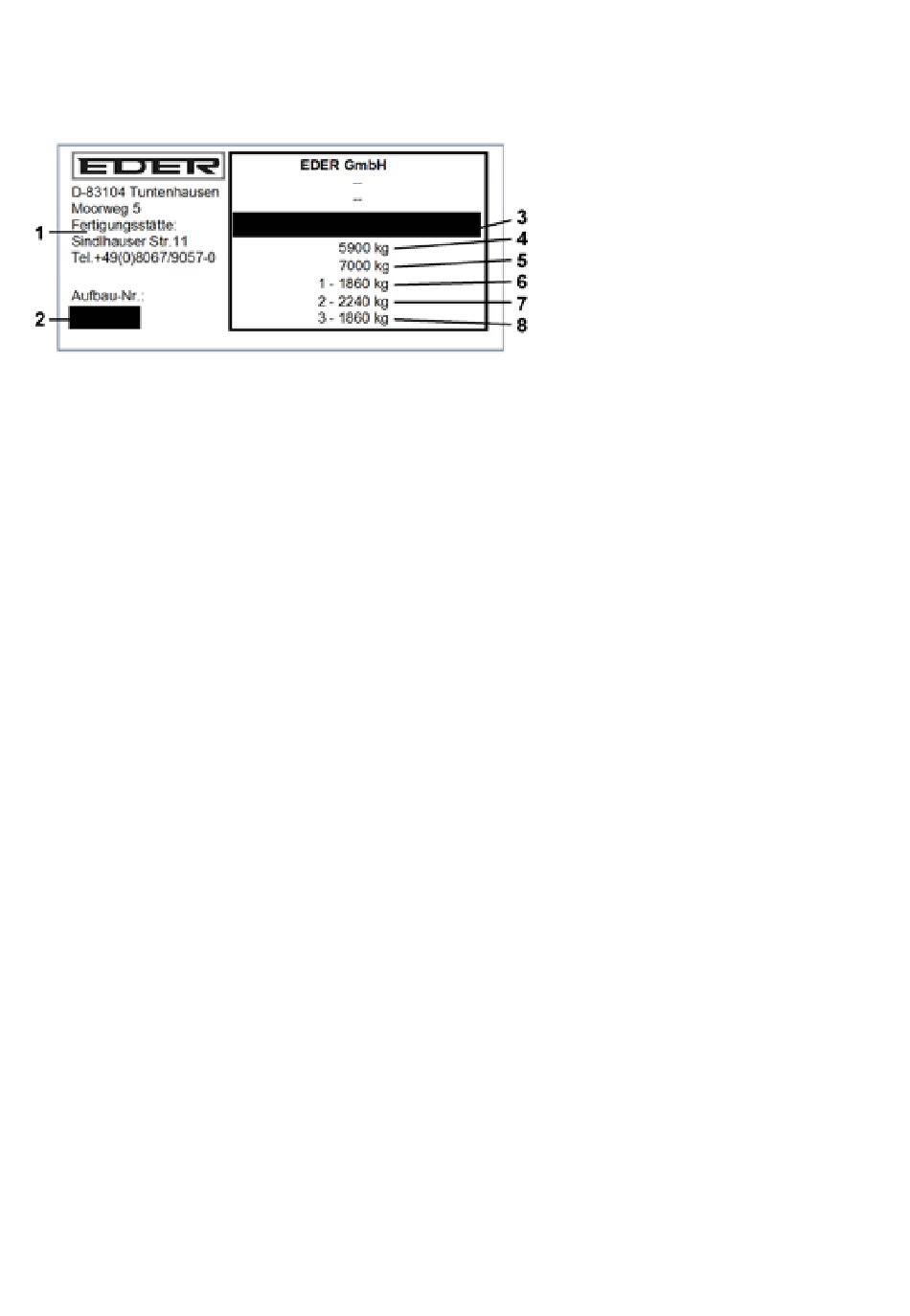

Typenschild innen im Bereich der linken B-Säule
1 Hersteller
2 Aufbaunummer
3 Fahrzeugidentifikationsnummer
4 Zulässiges Gesamtgewicht
5 Zuggesamtgewicht
6 Achslast Achse 1
7 Achslast Achse 2
8 Achslast Achse 3
3.2

Allgemeine Beschreibung

Der Autotransporter Blitzlader 2 mit Luftfederung ist mit folgenden Basisfahrzeugen er-
hältlich:
•
VW Crafter/MAN TGE mit Front- oder Heckantrieb und Einzelkabine
•
VW Crafter/MAN TGE mit Front- oder Heckantrieb und Doppelkabine
•
Mercedes Sprinter mit Heckantrieb und Einzelkabine
•
Mercedes Sprinter mit Heckantrieb und Doppelkabine
•
Ford Transit mit Heckantrieb und Einzelkabine
•
Opel Movano/Renault Master mit Frontantrieb und Einzelkabine
•
Vom Basisfahrzeug wird der Rahmen mit Hinterachse fachmännisch hinter dem Fah-
rerhaus abgetrennt, so dass nur noch der Triebkopf bestehen bleibt. Daran sind die
Einschübe mit einem Drehpunkt für das Plateau angeflanscht.
•
Das Plateau besteht aus einem stabilen Stahlrahmen und einer quer beplankten Alu-
minium-Ladefläche. Am Drehpunkt ist das Plateau mit den Einschüben des Triebkop-
fes verbunden.
•
Das Aufkippen des Plateaus erfolgt durch eine elektrohydraulische Kippschere. Die
Fahrzeuglängsachse wird dabei am Drehpunkt zwischen Plateau und Triebkopf ge-
knickt.
•
Die elektrohydraulisch ausfahrbaren Auffahrrampen bilden mit dem Plateau im gekipp-
ten Zustand eine schiefe Ebene, auf der das zu transportierende Fahrzeug bei einem
Auffahrwinkel von ca. 10° auf- bzw. abwärts bewegt wird.
