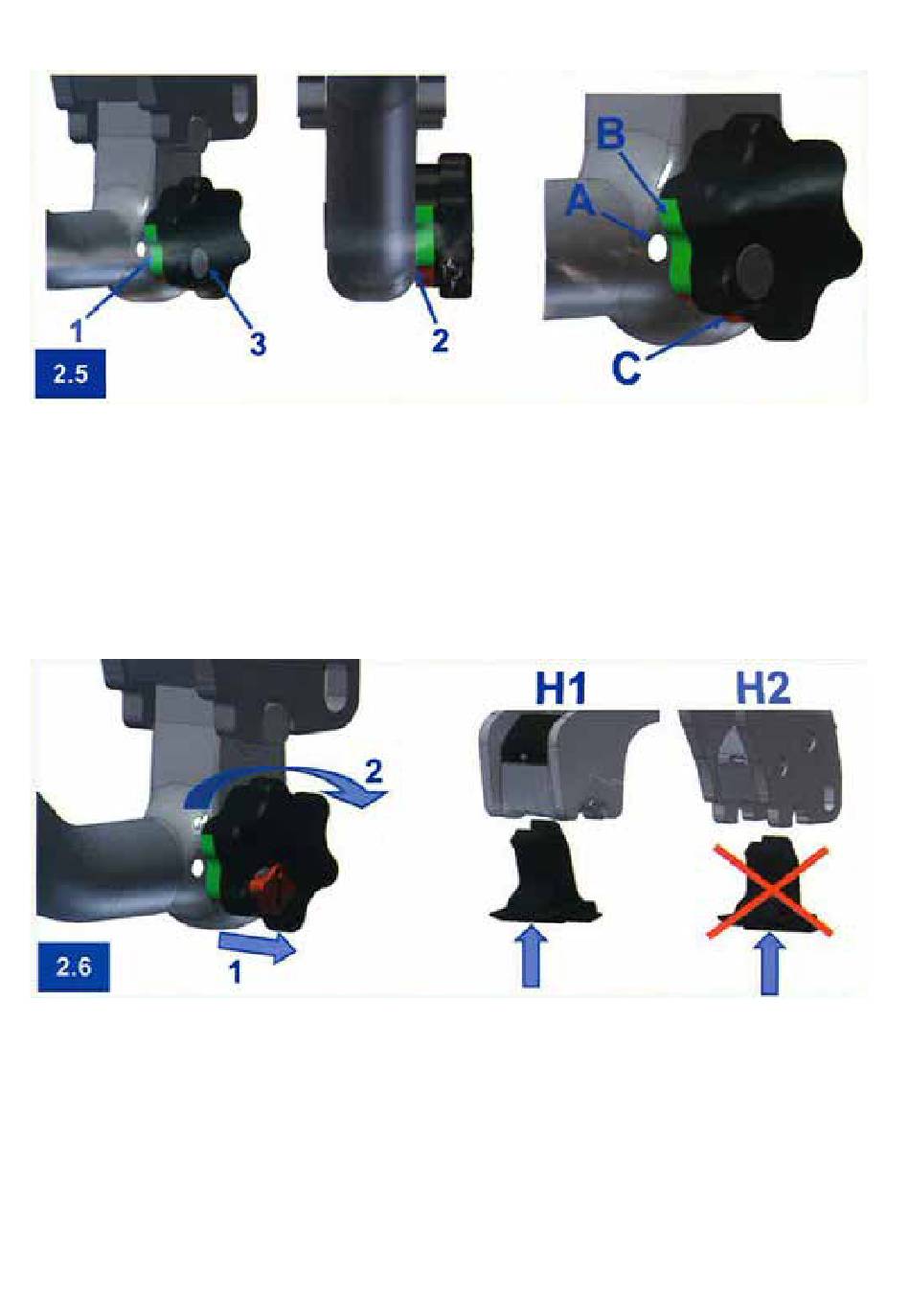

Nach der Montage sind folgende Punkte zu prüfen [2.5]:
•
Weiße Markierung eindeutig im Grün-Bereich.
•
Handrad liegt an Kugelstange an (kein Spalt).
•
Der Schließzylinder ist abgesperrt und der Schlüssel abgezogen, der Schlitz für den
Schlüssel steht senkrecht.
•
Fester Sitz der Kugelstange in der Aufnahme, kein Spiel beim Rütteln feststellbar.
•
Zur Demontage der Anhängerkupplung den Schließzylinder aufsperren, am Handrad
ziehen und in gezogener Position nach rechts drehen, bis sich die Kugelstange nach
unten herausziehen lässt [2.6].
•
Wird die Kugelstange nicht benötigt, wird sie in der Werkzeugkiste* gelagert oder lose
beigelegt.
