Produktübersicht
2.2
EK3100 - Einführung

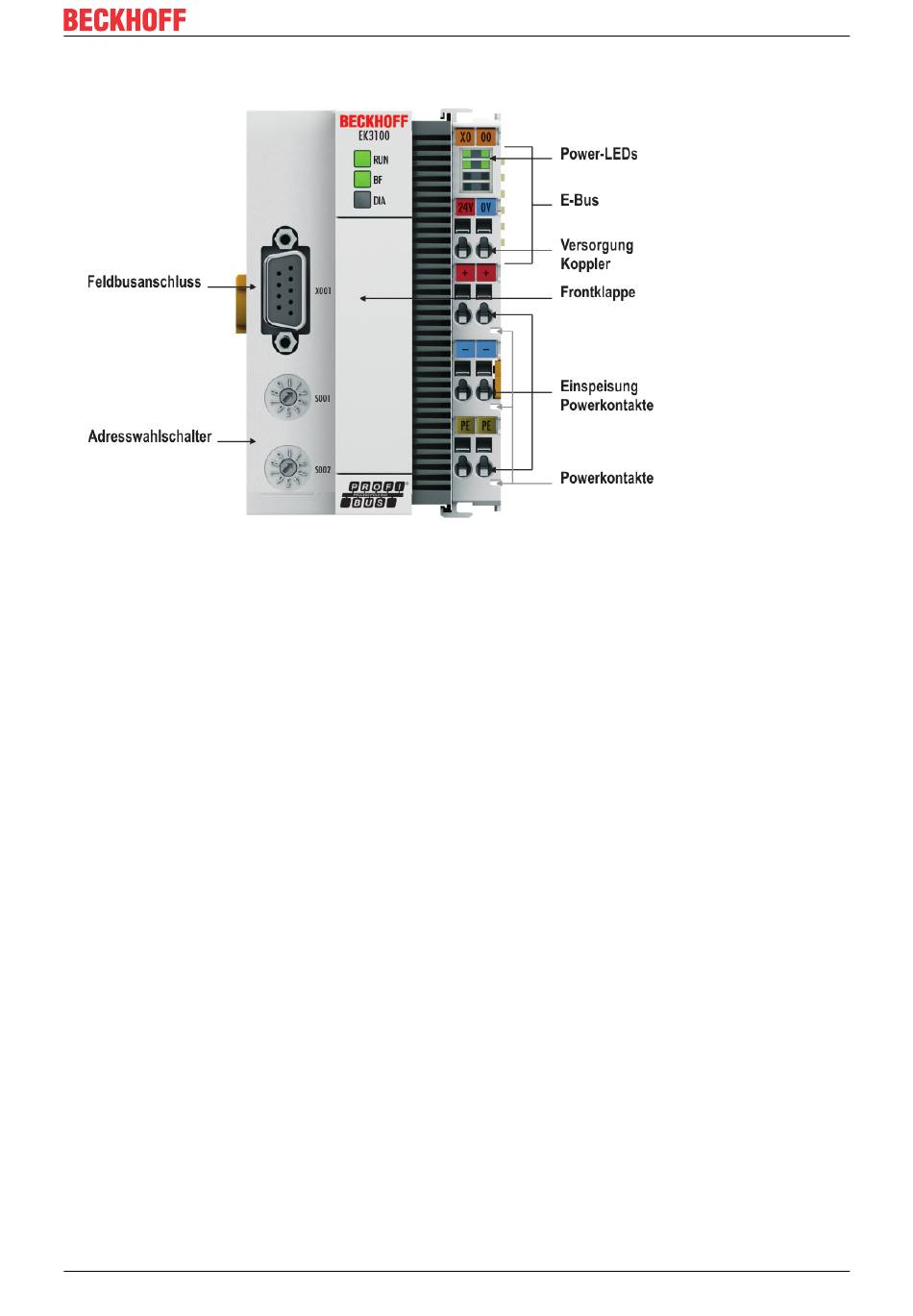

Abb. 2: EK3100 Produktübersicht.
Der Buskoppler EK3100 verbindet PROFIBUS-Netzwerke mit den EtherCAT-Klemmen (ELxxxx) sowie
EtherCAT-Box-Modulen (EPxxxx) und setzt die Telegramme von PROFIBUS auf die E-Bus-
Signaldarstellung um.
Eine Station besteht aus einem EK3100 und einer beliebigen Anzahl von EtherCAT-Klemmen. Der
Anschluss des Kopplers an PROFIBUS erfolgt über einen 9-poligen D-Sub-Stecker. Mit EtherCAT verfügt
der PROFIBUS-Koppler über ein unterlagertes, leistungsfähiges und ultraschnelles I/O-System mit einer
großen Klemmenauswahl. Der Koppler unterstützt das PROFIBUS-Profil und fügt sich damit nahtlos in
PROFIBUS-Netzwerke ein.
Konfiguration
Die Konfiguration des EK3100 erfolgt über die vom Buskoppler zur Verfügung gestellten HTML-Seiten
(Beckhoff Device Manager) oder über die PROFIBUS DPV1-Dienste.
EK3100
Version: 1.3
9
