3. Widerstand zwischen A am Anfang und A am Ende der Leitung: ca. 0 Ohm
4. Widerstand zwischen B am Anfang und B am Ende der Leitung: ca. 0 Ohm
5. Widerstand zwischen Schirm am Anfang und Schirm am Ende der Leitung: ca. 0 Ohm
Falls diese Messungen erfolgreich sind, ist das Kabel in Ordnung. Wenn trotzdem noch Bus-Störungen
auftreten, liegt es meistens an EMV-Störungen. Beachten Sie die Installationshinweise der PROFIBUS-
Nutzer-Organisation (www.profibus.com).
3.3.4

Topologie

• Ein Bussegment darf aus maximal 32 Teilnehmern bestehen (einschließlich den Repeatern).
• Die maximale Leitungslänge eines Segmentes ist abhängig von der verwendeten
Übertragungsgeschwindigkeit und der Qualität der verwendeten Busleitung.
• Zwischen zwei Teilnehmer dürfen maximal 9 Repeater installiert werden.
• Stichleitungen sind zu vermeiden und ab 1,5 MBaud nicht zulässig.
• Maximale Anzahl an Teilnehmern 125
• Unterbrechung der Versorgungsspannungen von Leitungsabschlüssen durch abschalten des
Repeaters/Slave oder abziehen des Steckers ist nicht zulässig.

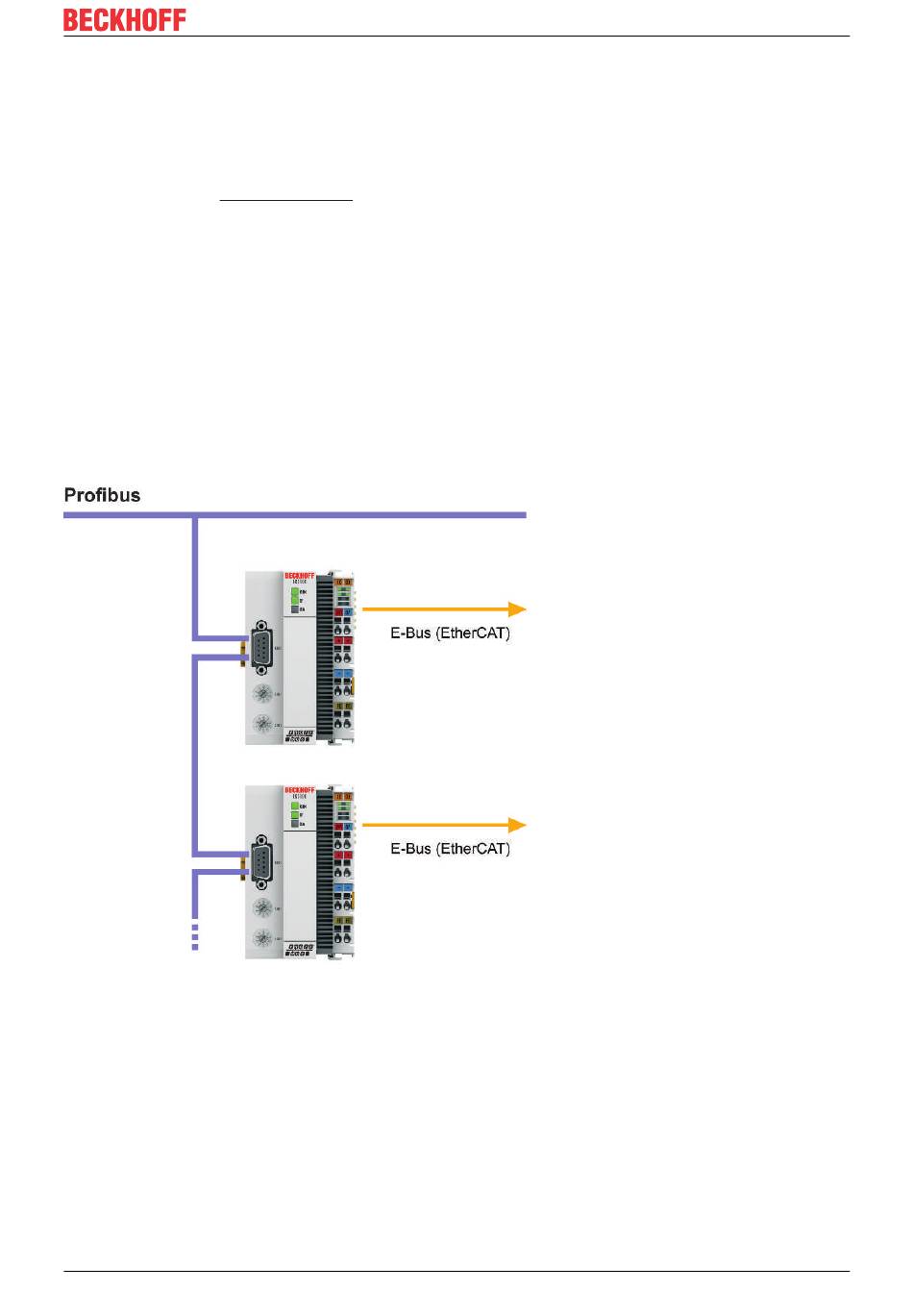

Abb. 11: PROFIBUS Topologie mit dem Buskoppler EK3100.
