Konfiguration
5.3
In TwinCAT3 konfigurieren
5.3.1
Buskoppler EK3100 in TwinCAT einfügen
Der Buskoppler EK3100 wird in TwinCAT unter einem PROFIBUS-Master eingefügt. In diesem Arbeitsschritt
wird dafür beispielsweise der Embedded-PC CX2020 mit einem PROFIBUS-Feldbusmodul CX2500-M310
verwendet.
Der Buskoppler EK3100 benötigt die passende GSD-Datei für TwinCAT. Es gibt zwei Möglichkeiten. Die
GSD-Datei kann in das TwinCAT-Verzeichnis kopiert werden oder nachträglich in TwinCAT eingefügt
werden. In diesem Arbeitsschritt wird die GSD-Datei nachträglich in TwinCAT eingefügt.
Voraussetzungen:
• GSD-Datei für den Buskoppler EK3100: https://infosys.beckhoff.com/content/1031/ek3100/Resources/
zip/4001508235.zip
• Der PROFIBUS-Master wurde in TwinCAT als Zielsystem ausgewählt und eingefügt.
Fügen Sie den Buskoppler EK3100 wie folgt in TwinCAT ein.

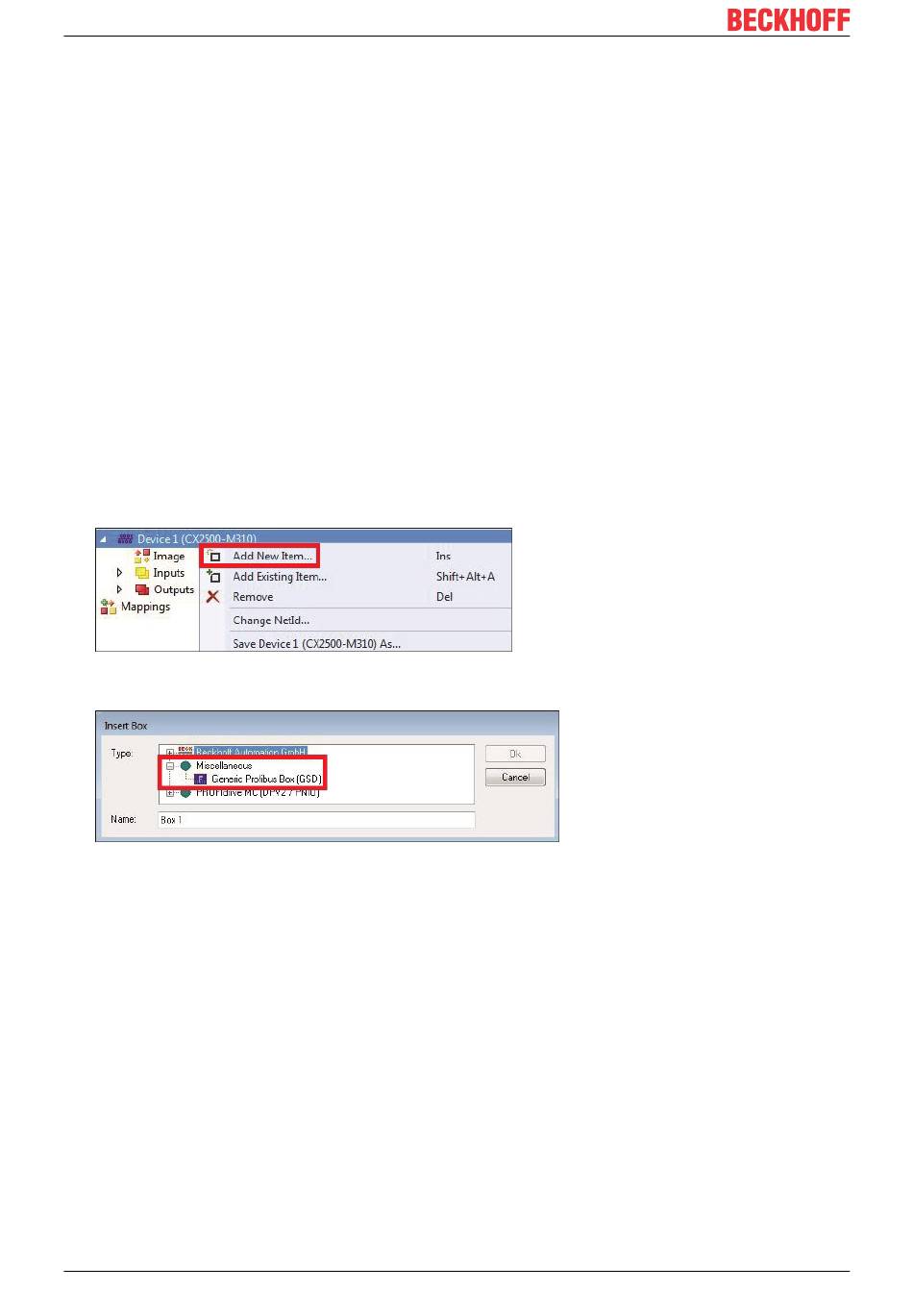

1. Klicken Sie links in der Strukturansicht mit der rechten Maustaste auf den PROFIBUS-Master Device 1
(CX2500-M310).
2. Klicken Sie im Kontextmenü auf Add New Item.
3. Klicken Sie auf Miscellaneous und dann auf Generic Profibus Box (GSD).
Das Fenster Öffnen erscheint.
4. Suchen Sie in ihrem Dateiverzeichnis nach der GSD-Datei aus dem Zip-Archiv und wählen die Datei
EK3100DAA.gsd des Buskopplers EK3100.
Die Box 1 (GSD Box) (EK3100) erscheint unter dem PROFIBUS-Master.
5. Klicken Sie auf die Registerkarte Profibus und geben unter Station No. die Profibus-Adresse ein. Die
Adresse darf sich nicht von der Adresse unterscheiden, die mit den Adresswahlschaltern eingestellt
wurde.
38
Version: 1.3
