Montage und Verdrahtung

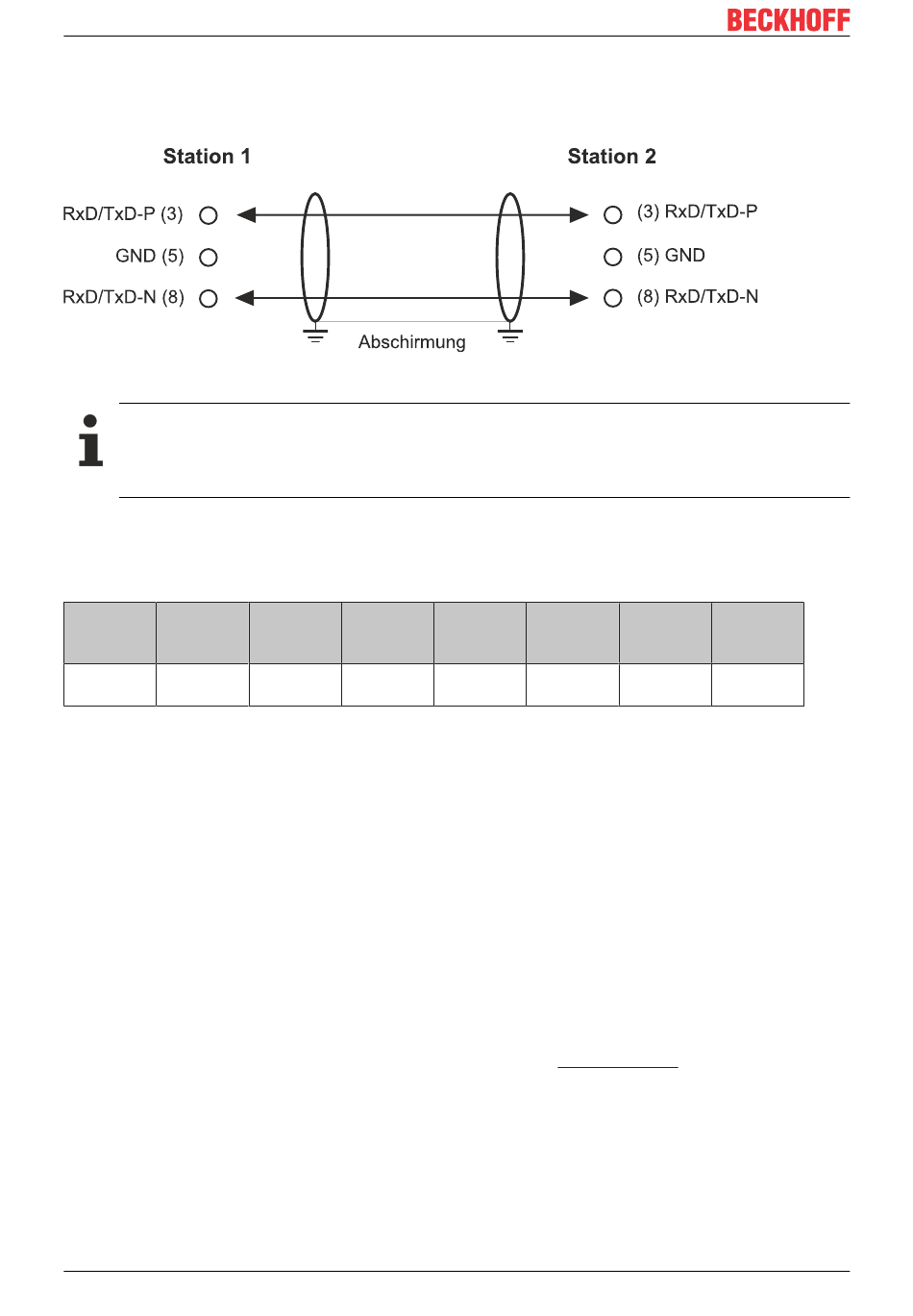

Die folgende Abbildung zeigt die Verkabelung zwischen zwei Stationen und wie die D-Sub-Anschlüsse
belegt sind:
Abb. 10: Profibus Verkabelung
Abschlusswiderstände
In Systemen mit mehr als zwei Stationen werden alle Teilnehmer parallel verdrahtet. An den Lei-
tungsenden muss das Buskabel in jedem Fall mit Widerständen abgeschlossen werden, um Refle-
xionen und damit Übertragungsprobleme zu vermeiden.
Längenausdehnung
Die Busleitung ist in der EN 50170 spezifiziert. Daraus ergibt sich die nachfolgende Längenausdehnung
eines Bussegment.
Baud-Rate
9,6
in kBits/
sec
Leitungslän
1200
ge in m
Stichleitungen bis 1500 kBaud <6,6 m, bei 12 MBaud sollten keine Stichleitungen verwendet werden.
Bussegment
Ein Bussegment besteht aus maximal 32 Teilnehmern. An einem PROFIBUS-Netzwerk sind 125 Teilnehmer
erlaubt. Um diese Anzahl zu erreichen sind Repeater erforderlich, die das Signal auffrischen. Dabei wird
jeder Repeater wie ein Teilnehmer angesehen.
IP-Link ist das Sub-Bussystem der Feldbus Boxen dessen Topologie eine Ringstruktur ist. In den Koppler
Modulen (IP230x-Bxxx oder IP230x-Cxxx) befindet sich ein IP-Link Master, an den bis zu 120
Erweiterungsmodule (IExxxx) angeschlossen werden dürfen. Der Abstand zwischen zwei Modulen darf
dabei 5 m nicht überschreiten. Achten Sie bei der Planung und Installation der Module, dass aufgrund der
Ringstruktur das letzte Modul wieder am IP-Link Master angeschlossen werden muss.
Einbaurichtlinie
Beachten Sie bei der Montage der Module und beim Verlegen der Leitung die technischen Richtlinien der
PROFIBUS-Nutzerorganisation e.V. zu PROFIBUS-DP/FMS (siehe: www.profibus.de).
PROFIBUS Kabel überprüfen
Ein PROFIBUS-Kabel (bzw. ein Kabel-Segment bei Verwendung von Repeatern) kann mit ein paar
einfachen Widerstandsmessungen überprüft werden. Dazu sollte das Kabel von allen Stationen abgezogen
werden:
1. Widerstand zwischen A und B am Anfang der Leitung: ca. 110 Ohm
2. Widerstand zwischen A und B am Ende der Leitung: ca. 110 Ohm
18
19,2
93,75
1200
1200
Version: 1.3
187,5
500
1000
400
1500
12000
200
100
EK3100
