Montage und Verdrahtung
LED
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchten die
beiden oberen LEDs im Klemmenprisma grün. Die linke LED (Us) zeigt die Versorgung für die Elektronik des
Buskopplers an. Die rechte LED (Up) zeigt die Versorgung für die Powerkontakte an. Die weiteren die LEDs
zeigen den Status des E-Bus an. Die detaillierte Bedeutung der LED-Anzeigen beschreibt das Kapitel LED-
Anzeigen.
PE-Powerkontakte
Powerkontakt PE
Der Powerkontakt PE darf nicht für andere Potenziale verwendet werden.
3.3.2
PROFIBUS-Schnittstelle (X001)
PROFIBUS, neunpoliger D-Sub
Pin 6 überträgt 5 V
und Pin 5 GND für den aktiven Abschlusswiderstand. Diese dürfen auf keinen Fall für
DC
andere Funktionen benutzt werden, da dies zu Zerstörung des Gerätes führen kann.
Pin 3 und Pin 8 übertragen die Signale des PROFIBUS. Diese dürfen auf keinen Fall getauscht werden, da
sonst die Kommunikation gestört ist.

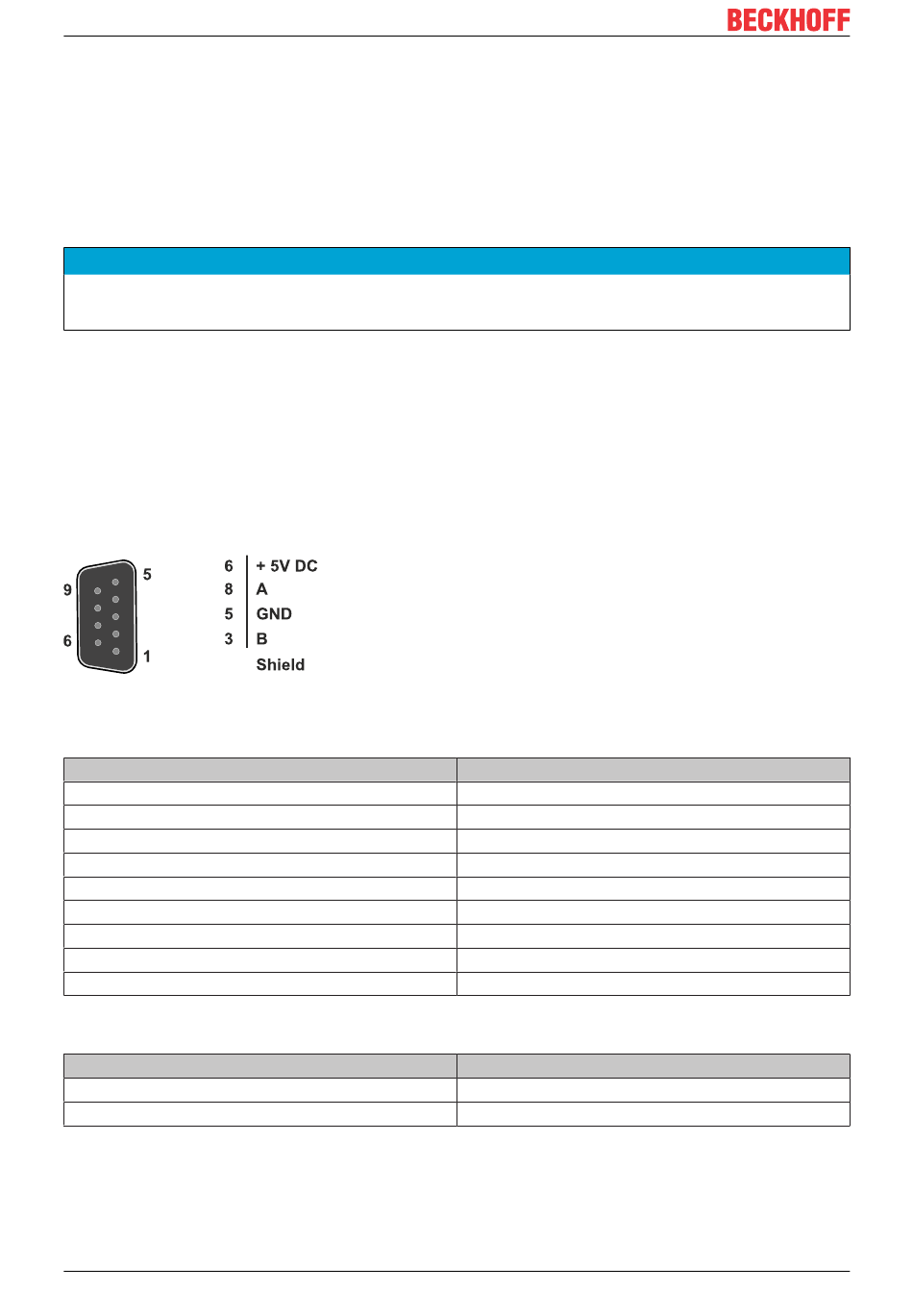

Abb. 9: PROFIBUS, Pin-Belegung D-Sub
Die Profibus Busleitung wird über einen 9poligen D-Sub mit folgender Belegung angeschlossen:
Pin
1
2
3
4
5
6
7
8
9
Leitungsfarben
PROFIBUS Leitung
B rot
A grün
16
HINWEIS
Belegung
Schirmung
nicht benutzt
RxD/TxD-P
nicht benutzt
GND
+5V
DC
nicht benutzt
RxD/TxD-N
nicht benutzt
D-Sub
Pin 3
Pin 8
Version: 1.3
EK3100
