3.5.5

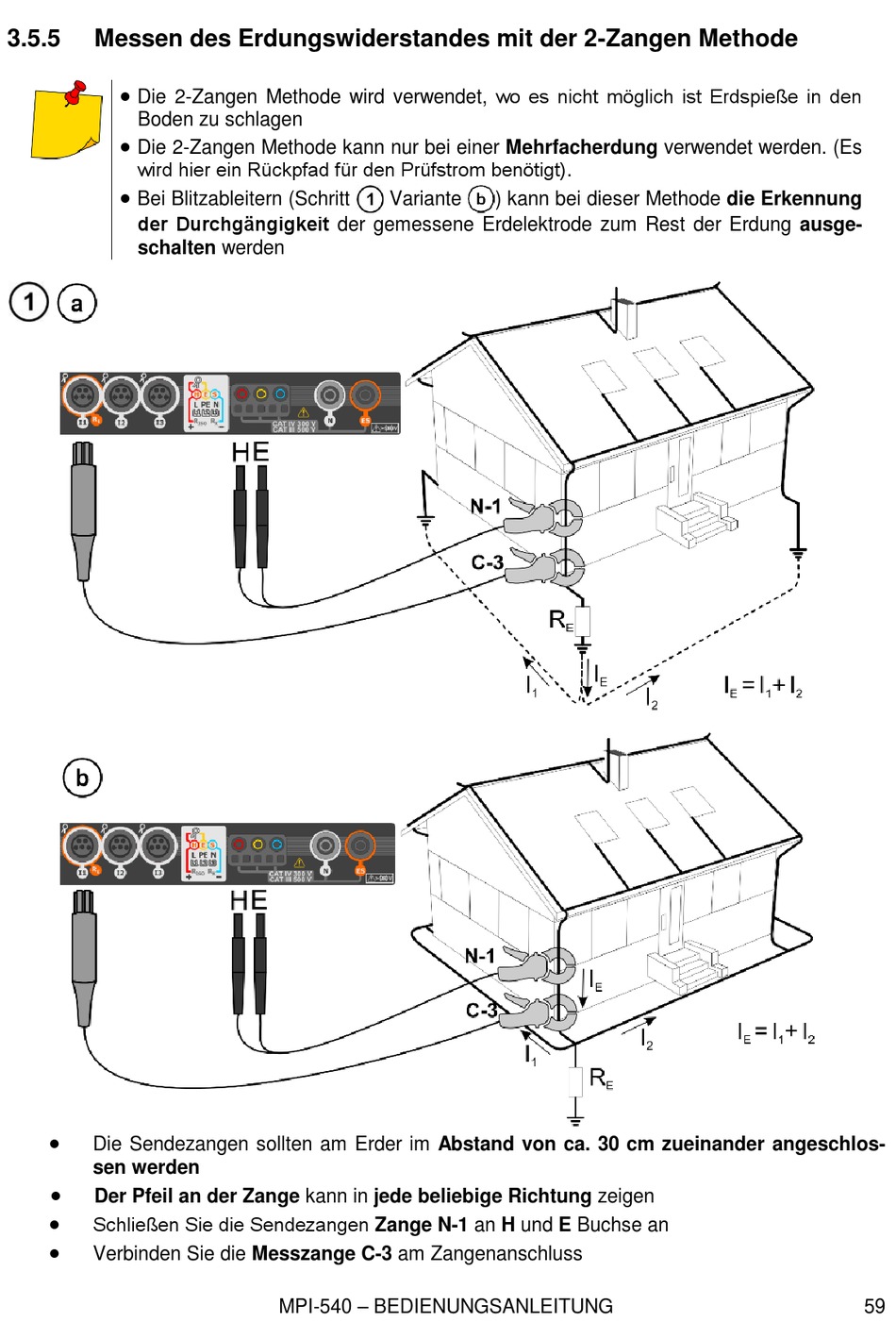

Messen des Erdungswiderstandes mit der 2-Zangen Methode


Die 2-Zangen Methode wird verwendet, wo es nicht möglich ist Erdspieße in den
Boden zu schlagen

Die 2-Zangen Methode kann nur bei einer Mehrfacherdung verwendet werden. (Es
wird hier ein Rückpfad für den Prüfstrom benötigt).

Bei Blitzableitern (Schritt
der Durchgängigkeit der gemessene Erdelektrode zum Rest der Erdung ausge-
schalten werden

Die Sendezangen sollten am Erder im Abstand von ca. 30 cm zueinander angeschlos-
sen werden

Der Pfeil an der Zange kann in jede beliebige Richtung zeigen

Schließen Sie die Sendezangen Zange N-1 an H und E Buchse an

Verbinden Sie die Messzange C-3 am Zangenanschluss
Variante
MPI-540 – BEDIENUNGSANLEITUNG
) kann bei dieser Methode die Erkennung
59
