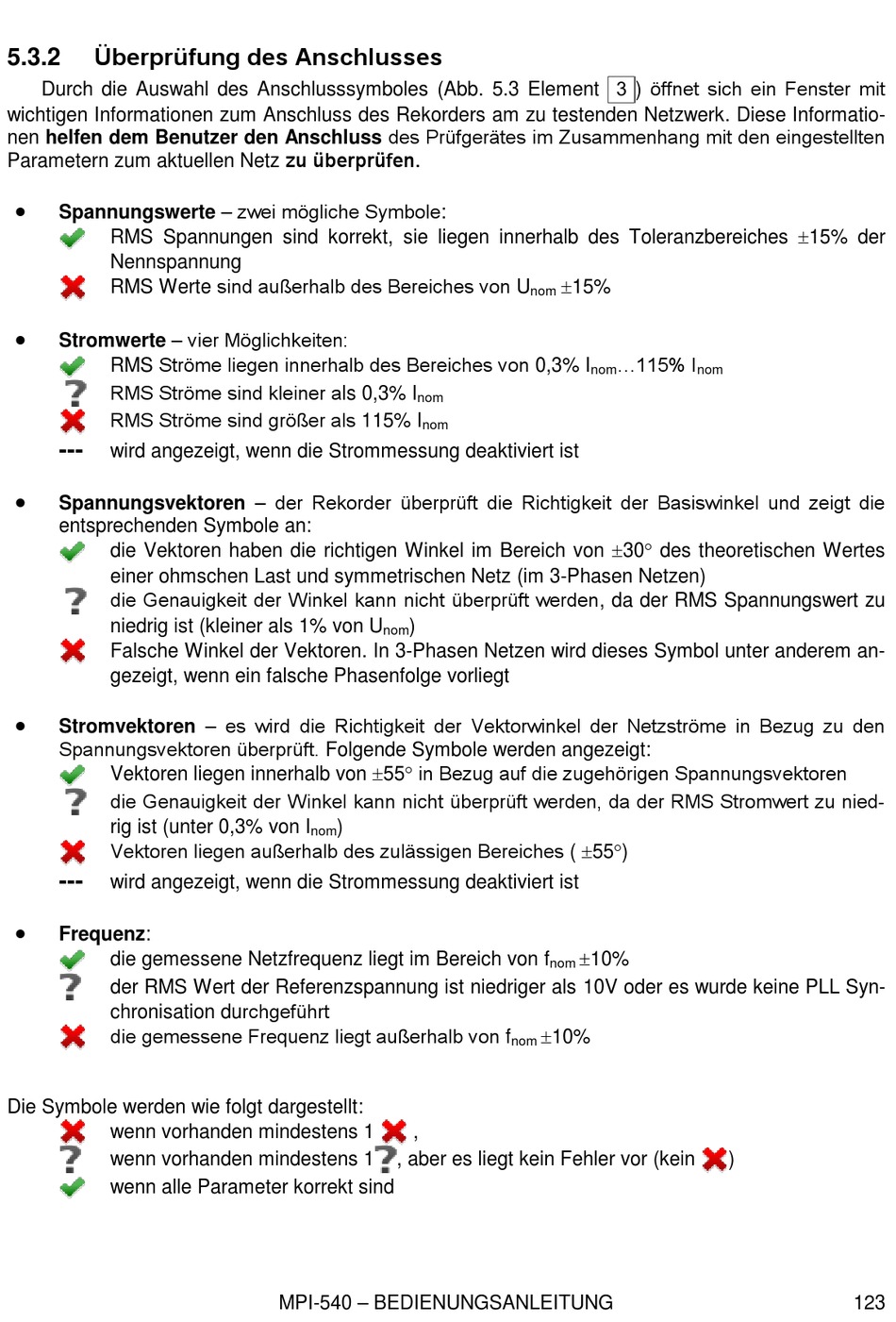

Überprüfung des Anschlusses
5.3.2
Durch die Auswahl des Anschlusssymboles (Abb. 5.3 Element
wichtigen Informationen zum Anschluss des Rekorders am zu testenden Netzwerk. Diese Informatio-
nen helfen dem Benutzer den Anschluss des Prüfgerätes im Zusammenhang mit den eingestellten
Parametern zum aktuellen Netz zu überprüfen.

Spannungswerte – zwei mögliche Symbole:
RMS Spannungen sind korrekt, sie liegen innerhalb des Toleranzbereiches 15% der
Nennspannung
RMS Werte sind außerhalb des Bereiches von U

Stromwerte – vier Möglichkeiten:
RMS Ströme liegen innerhalb des Bereiches von 0,3% I
RMS Ströme sind kleiner als 0,3% I
RMS Ströme sind größer als 115% I
---
wird angezeigt, wenn die Strommessung deaktiviert ist

Spannungsvektoren – der Rekorder überprüft die Richtigkeit der Basiswinkel und zeigt die
entsprechenden Symbole an:
die Vektoren haben die richtigen Winkel im Bereich von 30 des theoretischen Wertes
einer ohmschen Last und symmetrischen Netz (im 3-Phasen Netzen)
die Genauigkeit der Winkel kann nicht überprüft werden, da der RMS Spannungswert zu
niedrig ist (kleiner als 1% von U
Falsche Winkel der Vektoren. In 3-Phasen Netzen wird dieses Symbol unter anderem an-
gezeigt, wenn ein falsche Phasenfolge vorliegt

Stromvektoren – es wird die Richtigkeit der Vektorwinkel der Netzströme in Bezug zu den
Spannungsvektoren überprüft. Folgende Symbole werden angezeigt:
Vektoren liegen innerhalb von 55 in Bezug auf die zugehörigen Spannungsvektoren
die Genauigkeit der Winkel kann nicht überprüft werden, da der RMS Stromwert zu nied-
rig ist (unter 0,3% von I
Vektoren liegen außerhalb des zulässigen Bereiches ( 55)
---
wird angezeigt, wenn die Strommessung deaktiviert ist

Frequenz:
die gemessene Netzfrequenz liegt im Bereich von f
der RMS Wert der Referenzspannung ist niedriger als 10V oder es wurde keine PLL Syn-
chronisation durchgeführt
die gemessene Frequenz liegt außerhalb von f
Die Symbole werden wie folgt dargestellt:
wenn vorhanden mindestens 1
wenn vorhanden mindestens 1
wenn alle Parameter korrekt sind
nom
nom
)
nom
)
nom
,
, aber es liegt kein Fehler vor (kein
MPI-540 – BEDIENUNGSANLEITUNG
) öffnet sich ein Fenster mit
15%
nom
...115% I
nom
10%
nom
10%
nom
nom
)
123
