5.3
Anschluss an das Netz
5.3.1
Vorbereitung der Messungen
Das Prüfgerät kann an die folgenden AC Netze angeschlossen werden:
1-Phase (Fig. 5.4)
2-Phasen (Einphasen-Dreileiternetz)) (Fig. 5.5),
3-Phasen 4-Leiter (Fig. 5.6),
3-Phasen 3-Leiter (Fig. 5.7 ,Fig. 5.8).
In 3-Leiter AC Netzen, kann der Strom durch die Arons Methode gemessen werden (Fig. 5.8), bei
der nur 2 Zangen zur Messung der linearen Ströme I
dann wie folgt berechnet:
Achten Sie jedoch auf die Anschlussrichtung der Stromzangen (flexibel und fest). Die Zangen
sollten in Lastrichtung angeschlossen werden. Dies kann durch eine Wirkleistungsmessung überprüft
werden. In den meisten Fällen von passiven Messungen ist die Wirkleistung positive. Sind die Zangen
richtungsverkehrt angeschlossen, kann die Polarität über das Prüfgerät geändert werden. (Analysa-
toreinstellungen Zangen)
Die folgenden Darstellungen zeigen schematisch wie die individuellen Zangen am Netz ange-
schlossen werden müssen.
120
I
L
2

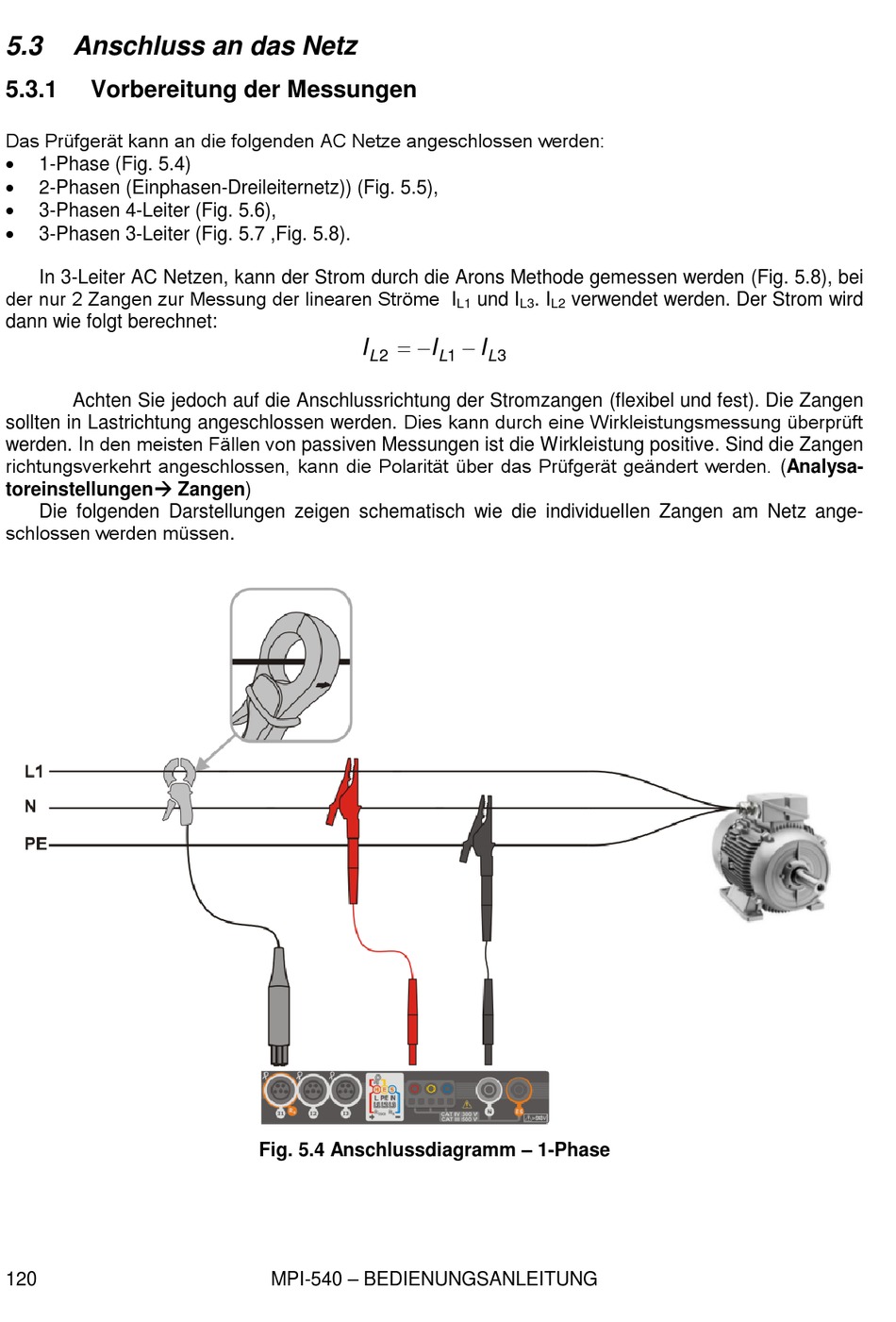

Fig. 5.4 Anschlussdiagramm – 1-Phase
MPI-540 – BEDIENUNGSANLEITUNG
und I
. I
verwendet werden. Der Strom wird
L1
L3
L2
I
I
L
1
L
3
