Während der Aufnahme blinkt die HV LED / REC / CONT. Diode in 2-Sekunden-
Intervallen
Um Unklarheiten in der Leistungsberechnung zu vermeiden, schließen Sie die Zan-
ge entsprechend den N Leiter in Pfeilrichtung am zu testenden Objekt an.
Sind die Zangen in anderer Richtung angeschlossen, muss eine entsprechende
Korrektur vor der Aufnahme über das Prüfgerät vorgenommen werden (Abschn.
5.5.1).
Hauptelemente im Rekordermenü
5.2
Nach Aufrufen des Rekordermodus wird folgendes Hauptmenü angezeigt:
nach dem Einschalten
jedes Mal durch das Auswählen des
Kopfzeile
Bezeichnung des aktiven Menüs
Eine ungespeicherte Änderung in einem Menü wird durch das * Symbol in der oberen Zeile an-
gezeigt
Hauptmenü
Informationszeile der aktuellen Netzkonfiguration
Funktionen
Aktives Hilfemenü
Bildliche Darstellung der Anschlüsse am Objekt
Erklärung der Symbole
rot.

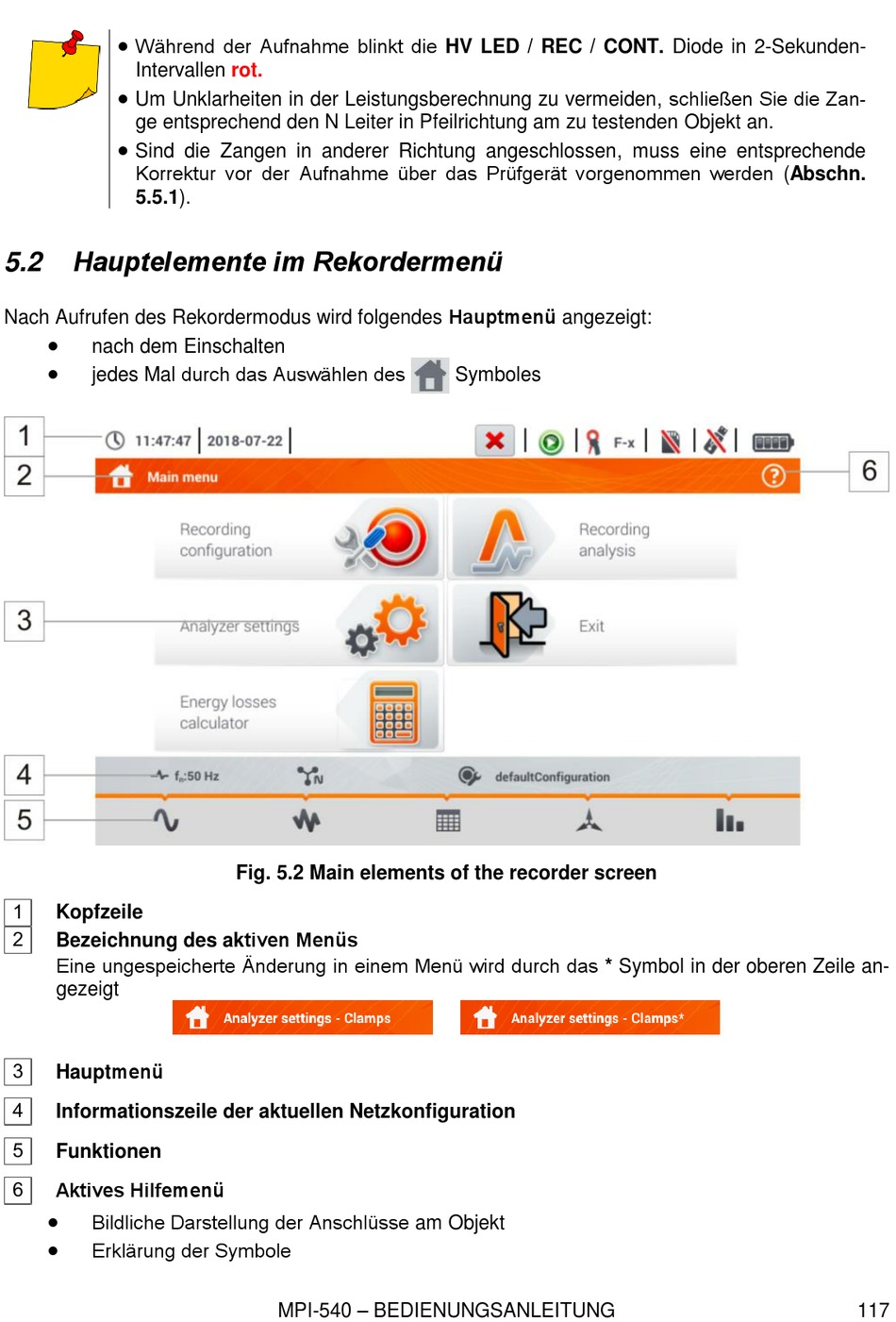

Fig. 5.2 Main elements of the recorder screen
MPI-540 – BEDIENUNGSANLEITUNG
Symboles
117
